Дизель генератор TSS SDG 14000EH3A: надежный источник энергии 14 кВт

Дизельный генератор TSS SDG 14000EH3A: полное описание, технические характеристики и сферы применения

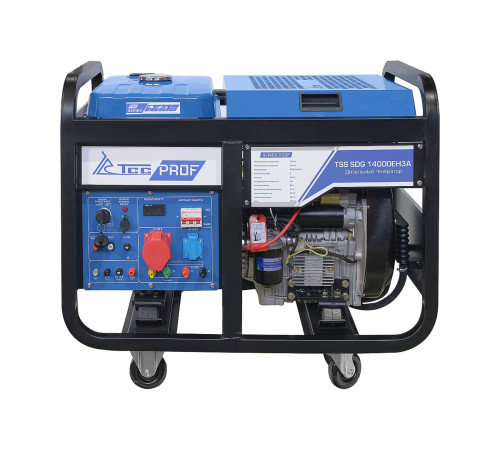

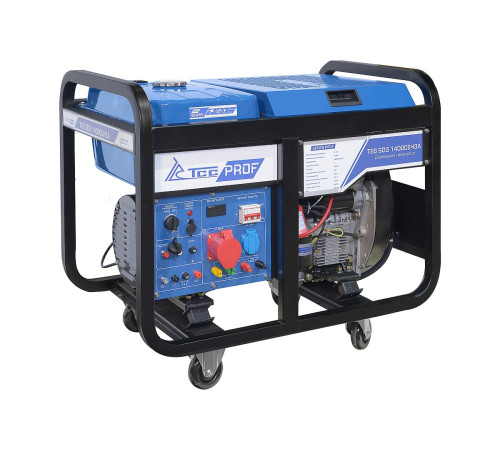

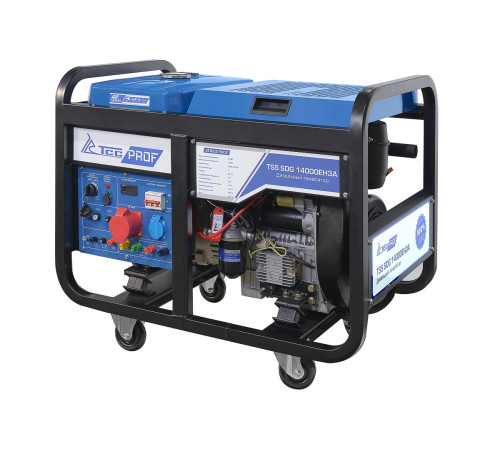

Дизельный генератор TSS SDG 14000EH3A — это мощный, надежный и мобильный источник автономного электропитания, разработанный для интенсивной эксплуатации в профессиональной среде. Данная модель сочетает в себе проверенную конструкцию, важные системы защиты и удобство использования, что делает ее универсальным решением для широкого спектра задач. Ниже представлен детальный разбор всех аспектов данной электростанции.

Расшифровка модели: TSS SDG 14000EH3A

• TSS — торговая марка производителя, Группа Компаний ТСС, одного из лидеров на рынке силового оборудования в России.


• SDG — серия генераторов. Серия SDG представляет собой линейку дизельных генераторов с воздушным охлаждением, характеризующихся надежностью и оптимальным соотношением цены и функциональности.


• 14000 — указывает на максимальную выходную мощность генератора в вольт-амперах (ВА). В данном случае 14000 ВА, что соответствует 14 кВА. Это значение напрямую связано с максимальной мощностью в киловаттах (кВт) с учетом коэффициента мощности.


• E — обозначает наличие электростартера для удобного запуска.


• H — указывает на наличие предпускового подогревателя, критически важной опции для уверенного запуска в условиях низких температур.


• 3 — означает трехфазный выход напряжения (400/230 В).


• A — версия исполнения или модификация.

Технические характеристики и их значение для пользователя

1. Сердце установки: Двигатель

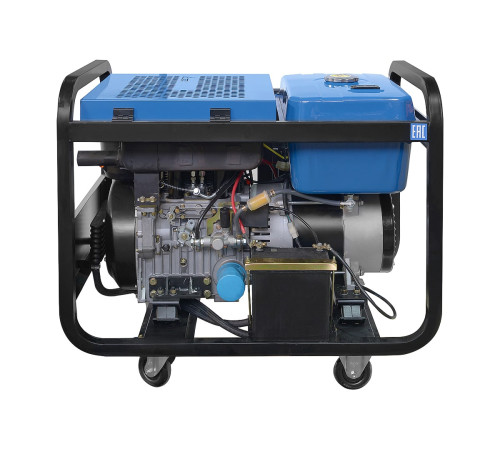

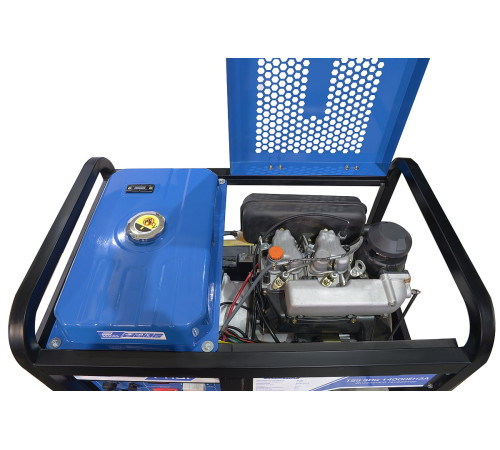

• Модель двигателя: LT292FE (XD292FG). Это двухцилиндровый, четырехтактный дизельный двигатель с воздушной системой охлаждения.


• Рабочий объем: 0,997 л.


• Мощность двигателя: 15 кВт (20,4 л.с.). Запас мощности двигателя относительно генераторной части обеспечивает устойчивую работу под нагрузкой и увеличенный ресурс.


• Частота вращения: 3000 об/мин. Стандартная для генераторов такого класса, обеспечивающая выходную частоту 50 Гц.


• Вид топлива: Дизель. Дизельные двигатели экономичнее бензиновых при длительной работе, обладают большим моторесурсом и надежностью.


• Расход топлива: При 75% нагрузки составляет примерно 3,1 л/ч. Учитывая объем топливного бака в 35 литров, это обеспечивает автономную работу до 10 часов без дозаправки в данном режиме, что является отличным показателем.

2. Генераторная часть (Альтернатор)

• Тип генератора: Синхронный. Синхронные альтернаторы лучше переносят пусковые перегрузки (например, от электродвигателей) и обеспечивают более стабильное напряжение.


• Материал обмоток: Медь. Медные обмотки обладают лучшей электропроводностью и теплоотдачей по сравнению с алюминиевыми, что повышает КПД, надежность и срок службы генератора, особенно в режиме длительной эксплуатации.


• Регулятор напряжения: AVR (Automatic Voltage Regulator). Автоматический регулятор напряжения постоянно отслеживает выходное напряжение и корректирует его, обеспечивая стабильные параметры питания даже при изменении нагрузки. Это защищает подключенное оборудование от скачков напряжения.

3. Выходные электрические параметры

• Номинальная мощность: 12 кВт / 15 кВА.


• Максимальная мощность: 13 кВт / 16,5 кВА. Важно понимать разницу: номинальная мощность — это мощность, которую генератор может выдавать непрерывно в течение длительного времени. Максимальная (пиковая) мощность доступна кратковременно (обычно несколько секунд или минут) для запуска оборудования с высокими пусковыми токами.


• Напряжение: 400/230 В. Генератор является трехфазным (3 фазы + нейтраль + земля). Это позволяет подключать как трехфазное оборудование на 400В, так и однофазные приборы на 230В.


• Количество фаз: 3.


• Частота: 50 Гц (стандарт для России и стран СНГ).


• Коэффициент мощности (cos φ): 0.8. Это соотношение между полной мощностью (кВА) и активной мощностью (кВт). Именно на него ориентируются при подборе нагрузки.


• Номинальный ток: 25,29 А (на трехфазную нагрузку).


• Важный нюанс по мощности: При подключении нагрузки только к однофазной розетке 230В доступная мощность ограничивается примерно 4,0 кВт. Полная мощность генератора (12/13 кВт) доступна только при трехфазном подключении или через силовые клеммы.

4. Системы управления, контроля и защиты

• Тип запуска: Электростартер (от аккумулятора). Запуск осуществляется ключом или кнопкой.


• Установленный аккумулятор: 36 Ah / 12 V.


• Панель управления и контроль: Оснащена вольтметром для визуального контроля напряжения, счетчиком моточасов для своевременного обслуживания. Имеется выход 12В для подзарядки аккумуляторов.


• Защитные системы:


  • Автоматический выключатель: Защищает от перегрузок и коротких замыканий.


  • Отключение по низкому уровню масла: Автоматически останавливает двигатель при падении давления масла, предотвращая его выход из строя.


  • Электронная система аварийной защиты: Контролирует ключевые параметры работы.






• Степень защиты (IP): IP23. Обозначает защиту от проникновения твердых предметов диаметром более 12,5 мм (цифра 2) и защиту от вертикально падающих капель воды под углом до 15° (цифра 3). Важно: Это открытое исполнение, генератор не предназначен для работы под дождем или в условиях повышенной влажности без дополнительного кожуха или установки в помещении.

5. Конструктивные особенности и эргономика

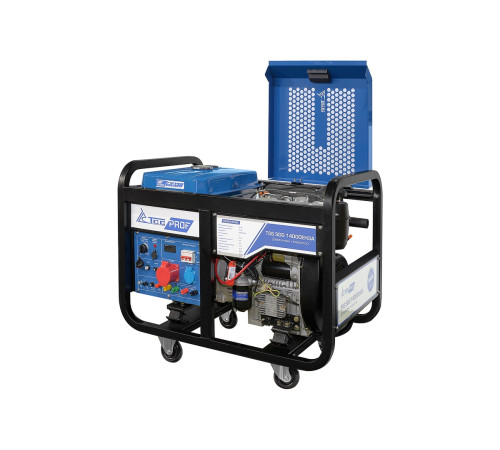

• Исполнение: Открытое (рама).


• Система охлаждения: Воздушная.


• Глушитель: Встроен, для снижения уровня шума.


• Уровень шума: 82 дБ на расстоянии 7 метров. Это достаточно высокий показатель, характерный для мощных дизельных установок, что подтверждает необходимость использования в специально отведенных местах или с применением шумозащитных кожухов.


• Габариты (ДхШхВ): 940х625х690 мм.


• Вес: ~207 кг (масса нетто), ~210.9 кг (брутто). Несмотря на солидный вес, генератор оснащен колесным комплектом в базовой комплектации, что делает его мобильным и удобным для перемещения по объекту.


• Комплектация розеток:


  • Однофазная розетка 220В/16А (евростандарт) — 1 шт.


  • Трехфазная розетка 400В/32А (промышленный разъем) — 1 шт.


  • Силовые клеммы — позволяют снять полную мощность генератора напрямую с клеммной колодки.





6. Подготовка к работе и обслуживание

• Рекомендуемое масло: SAE 10W40 (арт. 046929 / 046930). Всесезонное масло, подходящее для работы в широком диапазоне температур.


• Ёмкость масляной системы: 3.2 л.


• Предпусковой подогреватель: Обеспечивает подогрев воздуха во впускном коллекторе, значительно облегчая холодный запуск зимой.


• Опция АВР: Генератор укомплектован разъемом для подключения блока автоматического ввода резерва (АВР, арт. 190095). Это позволяет организовать систему автоматического резервного питания, где генератор запустится сам при пропадании сети и отключится после ее восстановления.


• Степень автоматизации: 1 (ручной запуск и отключение, автоматические системы только защиты).


• Гарантия: 12 месяцев.

Для чего и где используется дизельный генератор TSS SDG 14000EH3A?

Благодаря своей трехфазной конструкции, мощности и надежности, данная модель находит применение в различных сферах, где требуется автономное или резервное электроснабжение оборудования на 380В или значительного количества приборов на 220В.

1. Основной источник питания:

• Строительные площадки: Для питания трехфазного и однофазного строительного инструмента (бетономешалки, сварочные аппараты, перфораторы, пилы, компрессоры), освещения, бытовок.


• Удаленные объекты: Геологические партии, полевые станции, сельскохозяйственные объекты (фермы, мельницы), где нет централизованной электросети.


• Малый и средний бизнес: Небольшие производственные цеха, мастерские (столярные, металлообрабатывающие), автомойки.

2. Резервный источник питания:

• Автосервисы и СТО: Обеспечение работы критически важного трехфазного оборудования (подъемники, компрессорные станции, станки) при отключении городской сети.


• Коммерческие организации: Магазины, офисные центры, гостиницы, пункты общественного питания — для поддержания работы систем освещения, кассового оборудования, компьютеров, холодильных установок.


• Аварийные и коммунальные службы: Для обеспечения электричеством мобильных штабов, оборудования при ликвидации последствий аварий.

Особенности применения:

• В автосервисе: Позволяет продолжить ремонт автомобилей при отключении сети, обеспечивая питание подъемника (трехфазная нагрузка) и всего остального инструмента.


• При работе с однофазными приборами: Несмотря на трехфазность, можно запитать несколько мощных однофазных потребителей, равномерно распределив их по фазам через дополнительный щиток. Прямое подключение только к одной розетке 220В ограничивает мощность 4 кВт.


• Для питания оборудования с высокими пусковыми токами: Запас по максимальной мощности (13 кВт) и синхронный альтернатор позволяют запускать электродвигатели, насосы, холодильные компрессоры.

Заключение

Дизельный генератор TSS SDG 14000EH3A — это профессиональный аппарат, рассчитанный на длительную и надежную работу. Его ключевые преимущества: трехфазный выход с полной мощностью 12 кВт, экономичный и выносливый дизельный двигатель с подогревателем, наличие важных систем защиты (AVR, защита по маслу), мобильность благодаря колесному комплекту и возможность интеграции в систему АВР. Он является оптимальным выбором для тех, кому необходимо гарантированное электроснабжение трехфазного оборудования или значительного числа однофазных потребителей в условиях стройки, мастерской, предприятия или коммерческой организации.
