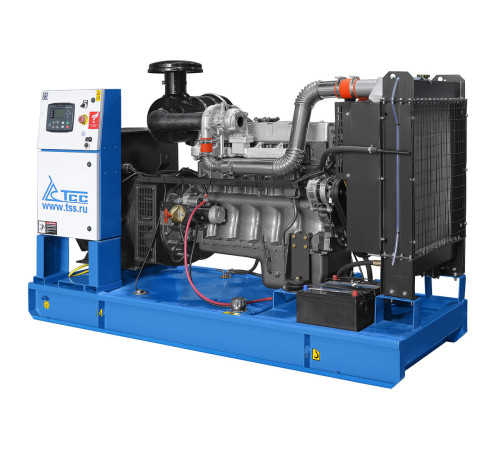

Дизельный генератор АД-120С-Т400-1РМ11-ПОЖ: надежное электроснабжение 120 кВт

Дизельный генератор АД-120С-Т400-1РМ11-ПОЖ: Полное описание, технические характеристики и сфера применения

Дизельный генератор АД-120С-Т400-1РМ11-ПОЖ представляет собой мощную, надежную и экономически эффективную дизель-генераторную установку (ДГУ) открытого исполнения, спроектированную для резервного электроснабжения. Эта модель принадлежит к серии TSS Standart, ключевыми преимуществами которой являются оптимальное соотношение цены и качества, нетребовательность к условиям эксплуатации и быстрая окупаемость. Установка сертифицирована для применения в странах Евразийского экономического союза и производится в России.

Основное назначение и сфера применения

Данная ДГУ предназначена в первую очередь для резервного (аварийного) электроснабжения объектов, где перебои в центральной сети случаются нерегулярно, но наличие автономного источника питания является обязательным требованием. Её конструкция и характеристики оптимизированы для периодического, а не постоянного использования, что делает её наиболее выгодным решением в ситуациях, когда основной задачей является обеспечение энергобезопасности без постоянной эксплуатации.

Объекты применения включают:

• Промышленность и строительство: Резервирование питания для оборудования, инструмента, систем освещения и безопасности на стройплощадках, в цехах, на производственных участках.


• Коммерческая недвижимость и торговля: Обеспечение работы критически важных систем в торговых центрах, офисных зданиях, складах, продуктовых магазинах (например, для поддержания работы холодильного оборудования).


• Жилищно-коммунальное хозяйство (ЖКХ): Резервное питание котельных, насосных станций, лифтового оборудования в многоквартирных домах.


• Агропромышленный комплекс: Электроснабжение ферм, зернохранилищ, систем водоснабжения и вентиляции в животноводческих комплексах.


• Частный сектор: Организация резервного питания для загородных домов, коттеджных поселков и дач с высоким энергопотреблением.


• Объекты специального назначения: Модели серии TSS Standart поставляются для нужд МВД, МЧС и других серьезных заказчиков, что подтверждает их надежность и соответствие требованиям.

Расшифровка комплектации "ПОЖ"

Буквы "ПОЖ" в наименовании модели указывают на специальную комплектацию, адаптированную для использования в системах пожарной безопасности. Это означает, что генераторная установка доработана и сертифицирована для интеграции в систему аварийного электроснабжения противопожарных устройств (например, систем дымоудаления, аварийного освещения, пожарных насосов, систем оповещения). Данная модификация учитывает строгие нормативы по надежности и времени запуска, предъявляемые к источникам резервного питания для таких систем.

Детальный разбор технических характеристик и компонентов

1. Силовая часть: Двигатель TSS Diesel TDK 135 6LT

• Производитель: Двигатели производятся по заказу ГК ТСС на передовых заводах в Китае по схеме ODM (Original Design Manufacturer), что подразумевает собственные конструкторские разработки и контроль качества.


• Технологии и надежность: В основе двигателя лежат отработанные технологии предпоследнего поколения, что гарантирует максимальную надежность в штатных режимах работы. Конструкция целенаправленно выбрана для резервных применений, где ключевыми параметрами являются не максимальная экономичность, а низкая стоимость, ремонтопригодность и долговечность.


• Конструктивные особенности: Использование блока цилиндров из литого чугуна повышает прочность и ресурс. Механический регулятор оборотов обеспечивает стабильность частоты. Надежный топливный насос высокого давления (ТНВД) менее чувствителен к качеству дизельного топлива, что является важным преимуществом при эксплуатации на отечественном топливе.


• Ресурс: Заявленный моторесурс до капитального ремонта составляет 8000 часов. Для резервной установки, нарабатывающей несколько десятков часов в год, этот показатель означает многолетний срок службы.


• Обслуживание: Двигатель рассчитан на использование распространенных и недорогих технических жидкостей: стандартного моторного масла и обычного антифриза (объем системы охлаждения — 32 л), что снижает эксплуатационные расходы.

2. Электрическая часть: Генератор TSS-SA-120

• Тип: Синхронный генератор (альтернатор) с системой самовозбуждения (SHUNT). Эта классическая и надежная система полностью удовлетворяет требованиям базового применения ДГУ.


• Надежность: Генераторы TSS SA используются во всех линейках ДГУ производителя, включая премиальные, что говорит об их высокой надежности. Они производятся на отобранных заводах в Китае, соответствующих мировым стандартам.


• Защита: Степень изоляции обмоток — H (рассчитана на температуру до 180°C), класс защиты — IP21 (защита от попадания твердых предметов размером более 12,5 мм и вертикально падающих капель воды). Для установок открытого типа, размещаемых в закрытых помещениях или под навесами, этого достаточно.

3. Ключевые выходные параметры электроэнергии

• Номинальная мощность: 120 кВт (150 кВА). Это постоянная мощность, которую генератор может выдавать в течение неограниченного времени при переменной нагрузке.


• Максимальная (пиковая) мощность: 132 кВт (165 кВА). Мощность, которую установка может выдавать кратковременно (обычно не более 1 часа), для запуска оборудования с высокими пусковыми токами (электродвигатели, компрессоры).


• Напряжение: 400/230 В. Трехфазное напряжение 400 В между фазами (линейное) и 230 В между фазой и нулем (фазное). Позволяет подключать как трехфазное, так и однофазное оборудование с равномерным распределением нагрузки по фазам.


• Номинальный ток: 216 А (суммарный по трем фазам).


• Частота: 50 Гц — стандартная для России и стран СНГ.


• Коэффициент мощности (cos φ): 0.8. Учитывается при подборе нагрузки.

4. Топливная система и экономичность

• Вид топлива: Дизельное топливо (солярка).


• Объем топливного бака: 310 литров. Встроен в прочную раму установки.


• Автономность: При нагрузке 75% от номинальной (около 90 кВт) генератор может работать до 11.2 часов без дозаправки.


• Расход топлива:


  • При 50% нагрузки (60 кВт): ~19.8 л/ч


  • При 75% нагрузки (90 кВт): ~27.6 л/ч


  • При 100% нагрузке (120 кВт): ~35.6 л/ч






• Особенности: Установка оснащена датчиком уровня топлива. Отсутствие сепаратора тонкой очистки топлива (топливного сепаратора) в базовой комплектации соответствует концепции простоты и снижения начальной стоимости, но при необходимости может быть дооснащена.

5. Система управления и контроля

• Контроллер: SMARTGEN HGM-6120 NC с цифровой панелью индикации. Позволяет контролировать ключевые параметры работы: напряжение, ток, частоту, обороты двигателя, уровень топлива, температуру, давление масла. Обеспечивает защиту от аварийных ситуаций (низкое давление масла, высокая температура, перегрузка по току и т.д.).


• Степень автоматизации: Степень 1 — ручной запуск. Запуск и остановка осуществляются оператором с панели управления. Ключевым преимуществом модели является возможность быстрого дооснащения системами автозапуска (АВР — Автоматический Ввод Резерва) для полностью автоматической работы при пропадании сетевого напряжения.


• Дополнительные функции: Наличие "сухого" контакта (сигнальные реле) позволяет интегрировать ДГУ в внешние системы диспетчеризации и оповещения.

6. Конструктивное исполнение и эргономика

• Исполнение: Открытое (рама). Установка поставляется на стальной раме высотой 300 мм, со смонтированными основными агрегатами. Предназначена для стационарной установки в специально отведенном помещении (генераторная, цокольный этаж) или под навесом, защищающим от прямых осадков.


• Габаритные размеры (ДхШхВ): 2280х820х1450 мм. Компактные размеры для своей мощности облегчают размещение и планирование помещения.


• Масса: 1260 кг (масса нетто). Требует применения соответствующего погрузочно-разгрузочного оборудования и надежного фундамента.


• Уровень шума: 85 дБА на расстоянии 7 метров. Для работы вблизи людей или в жилой зоне потребуется шумоизолирующий кожух (может поставляться опционально) или отдельное звукоизолированное помещение.


• Глушитель: В комплектацию входит промышленный глушитель для снижения шума выхлопа.

7. Комплектация и готовность к работе
Дизель-генераторная установка поставляется полностью готовой к эксплуатации после проведения необходимых пуско-наладочных работ и подключения. В базовую комплектацию входят:

• Глушитель


• Топливный бак (310 л)


• Аккумуляторные батареи (2 х 80 Ач, 12 В) с зарядным устройством (ЗУ АКБ)


• Щит управления (ЩУ) с цифровой панелью SMARTGEN HGM-6120 NC


• Заправка моторным маслом и охлаждающей жидкостью (ОЖ)


• Сигнальный "сухой" контакт


• Комплектация "ПОЖ" для систем противопожарной безопасности.

Важное преимущество: Каждая ДГУ перед отгрузкой проходит обязательные испытания под нагрузкой в заводской лаборатории в течение не менее 2 часов. Результаты испытаний прилагаются к документации, что подтверждает её работоспособность и соответствие заявленным параметрам.

Заключение

Дизельный генератор АД-120С-Т400-1РМ11-ПОЖ — это рациональный выбор для организации надежного резервного электроснабжения на объектах, где критически важны надежность, соответствие проектным требованиям (включая пожарные нормы) и общая экономическая эффективность. Сочетание неприхотливого двигателя с большим ресурсом, надежного генератора, продуманной системы управления и возможности модернизации до автоматического режима делает эту установку универсальным и практичным решением для широкого спектра коммерческих, промышленных и инфраструктурных задач. Производитель оставляет за собой право на модернизацию конструкции в целях повышения надежности, поэтому актуальные спецификации рекомендуется уточнять на момент заказа.
