Дизельный генератор ТСС АД-1600С-Т400-1РМ26: надежный источник питания 1600 кВт

Дизельный генератор ТСС АД-1600С-Т400-1РМ26: полное описание, технические характеристики и сферы применения

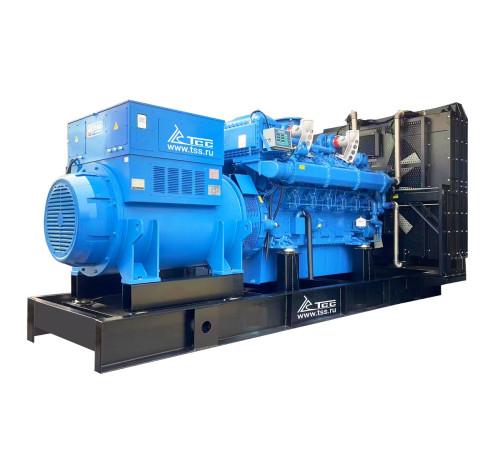

Дизельный генератор ТСС АД-1600С-Т400-1РМ26 — это мощная, автономная электростанция промышленного класса, предназначенная для обеспечения бесперебойного и основного электроснабжения крупных объектов. Агрегат относится к серии «TSS Prof», что подразумевает профессиональные инженерные решения, надежные компоненты и соответствие высоким требованиям промышленной эксплуатации. Его ключевая характеристика — номинальная мощность 1600 кВт (2000 кВА), что выводит его в категорию высокомощного энергетического оборудования.

Основное назначение и принцип работы

Установка служит источником электрической энергии там, где отсутствует централизованная сеть, либо где перебои в электроснабжении недопустимы и ведут к критическим потерям или опасности. Принцип работы основан на преобразовании механической энергии, вырабатываемой дизельным двигателем, в электрическую энергию переменного тока с помощью синхронного генератора.

Детальный разбор технических характеристик и компонентов

• Мощностные параметры:





  • Номинальная мощность: 1600 кВт (2000 кВА). Это основная мощность, которую генераторная установка (ГУУ) может выдавать непрерывно в течение неограниченного времени при номинальных условиях эксплуатации.


  • Максимальная (резервная) мощность: 1760 кВт (2200 кВА). Данную мощность агрегат способен развивать в течение ограниченного времени (как правило, не более 1 часа из 12) для покрытия пиковых нагрузок или пусковых токов мощного оборудования.


  • Коэффициент мощности (cos φ): 0.8. Стандартное значение для промышленного оборудования, учитываемое при расчете полной (кВА) и активной (кВт) мощности.







• Электрические выходные параметры:





  • Напряжение: 400/230 В. Это означает, что установка генерирует трехфазное напряжение 400 В между фазами (линейное) и 230 В между фазой и нулем. Соответствует стандартам низковольтных промышленных и коммерческих сетей.


  • Частота: 50 Гц. Стандартная частота для электросетей России и стран СНГ.


  • Номинальный ток: 2887 А. Важный параметр для расчета и выбора сечения отходящих кабелей, распределительных устройств и защитной аппаратуры.


  • Количество фаз: 3 (три фазы). Позволяет запитать как трехфазное, так и однофазное оборудование при равномерном распределении нагрузки.







• Сердце установки — Двигатель:





  • Производитель и модель: Yuchai YCTD52TA2700-G30. Yuchai — мировой лидер в производстве дизельных двигателей. Модель YCTD52TA2700-G30 — это 12-цилиндровый V-образный турбированный дизельный мотор с жидкостным охлаждением, специально разработанный для тяжелых условий работы в генераторных установках. Его надежность и ремонтопригодность являются ключевыми для бесперебойной работы всей станции.







• Генератор переменного тока:





  • Модель: TSS-SA-1600. Синхронный бесщеточный генератор (альтернатор) с самовозбуждением и системой автоматической регуляции напряжения (AVR). Такая конструкция обеспечивает стабильное выходное напряжение при изменении нагрузки, высокую надежность (отсутствие щеточного узла, требующего обслуживания) и устойчивость к перегрузкам.







• Система управления и контроля:





  • Контроллер: Lovato RGK800. Это современный цифровой контроллер, являющийся мозгом установки. Он обеспечивает:


    • Ручной запуск и остановку (соответствует степени автоматизации 1).


    • Непрерывный мониторинг всех критических параметров: напряжение, ток, частота, обороты двигателя, температура охлаждающей жидкости, давление масла, уровень топлива.


    • Защиту двигателя и генератора от аварийных режимов (перегрузка, перегрев, низкое давление масла и т.д.) с немедленной остановкой.


    • Цифровую индикацию и диагностику.






  • Щит управления (ЩУ) с цифровой панелью: На панели выведены органы управления и дисплей контроллера, что обеспечивает удобный мониторинг и ручное управление установкой.







• Топливная система и экономичность:





  • Вид топлива: Дизельное топливо (солярка).


  • Расход топлива: Ключевой показатель эксплуатационных расходов.


    • При 50% нагрузки (800 кВт): 216.2 л/ч.


    • При 75% нагрузки (1200 кВт): 316.2 л/ч.


    • При 100% нагрузке (1600 кВт): 432.5 л/ч.






  • Для долговременной работы необходима проектировка и подключение к внешней топливной емкости (топливному баку) значительного объема.







• Система охлаждения:





  • Тип: Жидкостная, закрытого типа с теплообменником.


  • Объем системы охлаждения: 554 литра. Используется специальная низкозамерзающая охлаждающая жидкость (ОЖ), заправка которой осуществляется на этапе предпродажной подготовки.







• Конструктивное исполнение и габариты:





  • Исполнение: Открытое (рама). Установка смонтирована на мощной стальной раме-шасси с виброопорами. Такое исполнение предполагает монтаж в специально подготовленном помещении (генераторной) с соответствующими системами вентиляции, отвода выхлопных газов и шумоподавления.


  • Габаритные размеры (ДхШхВ): 5350x2210x2660 мм. Значительные размеры требуют тщательного планирования размещения и обеспечения путей для доставки и монтажа.


  • Вес: Масса нетто — 12000 кг, брутто — 12500 кг. Для перемещения и разгрузки требуется применение тяжелой грузоподъемной техники (автокран, вилочный погрузчик соответствующей грузоподъемности).







• Комплектация:





  • Глушитель: Промышленный глушитель шума выхлопа, устанавливаемый на двигатель. Для снижения шума до санитарных норм требуется монтаж дополнительной системы шумоглушения на выпуске.


  • АКБ и ЗУ АКБ: Установка комплектуется стартерными аккумуляторными батареями с напряжением 24 В (стандарт для тяжелой техники) и зарядным устройством для их поддержания в заряженном состоянии.


  • Заправка маслом и ОЖ: Агрегат поставляется заправленным моторным маслом и охлаждающей жидкостью, готовым к пуско-наладочным работам.


  • "Сухой" контакт: Группа релейных выходов на контроллере для дистанционной сигнализации об аварийных или предупредительных статусах установки (например, аварийная остановка, предупреждение о низком уровне топлива). Позволяет интегрировать генератор в общую систему диспетчеризации объекта.







• Надежность и гарантия:





  • Гарантия: 36 месяцев или 2000 моточасов наработки (в зависимости от того, что наступит раньше). Такая гарантия подтверждает высокое качество сборки и компонентов.





Области применения дизельного генератора ТСС АД-1600С-Т400-1РМ26

Установка такой мощности применяется на объектах, где потребность в энергии крайне высока:

1. Промышленные предприятия: Основное или резервное питание цехов, производственных линий, насосных станций, компрессорных установок.


2. Горнодобывающая и нефтегазовая отрасли: Электроснабжение удаленных промыслов, буровых установок, полевых баз, где нет стационарных сетей.


3. Крупные строительные площадки: Питание всего комплекса строительного оборудования, бытовых городков, бетонных узлов.


4. Объекты инфраструктуры:


   • Порты и логистические терминалы: Для питания кранового оборудования, систем освещения, холодильных складов.


   • Железнодорожные узлы: Резервное питание систем управления, связи и освещения.






5. Торгово-развлекательные и офисные комплексы: В качестве источника аварийного питания (АВР) для поддержания работы критически важных систем: аварийного освещения, лифтов, серверных, систем безопасности и пожарной сигнализации. Для полного питания всего комплекса требуется расчет суммарной нагрузки.


6. Сельскохозяйственные комплексы: Электроснабжение крупных животноводческих ферм, зернохранилищ с системами вентиляции, перерабатывающих цехов.


7. Инженерные сети городов: Резервные источники для котельных, насосных станций водоснабжения и водоотведения, очистных сооружений.


8. Специальные мероприятия: Временное электроснабжение крупных фестивалей, концертных площадок под открытым небом, выставочных павильонов.

Важные особенности для эксплуатации

• Требования к помещению (для открытого исполнения): Обязательна установка в отапливаемом, вентилируемом помещении (генераторной) с приточно-вытяжной вентиляцией, рассчитанной на отвод тепловыделений и обеспечение притока воздуха для горения. Необходимы фундамент, система отвода выхлопных газов за пределы здания и шумоподавления.


• Пуско-наладочные работы: Ввод в эксплуатацию должны производить квалифицированные специалисты.


• Обслуживание: Регулярное техническое обслуживание (замена масла, фильтров, проверка систем) строго в соответствии с регламентом производителя — залог долгой и безотказной работы.

Дизельный генератор ТСС АД-1600С-Т400-1РМ26 — это профессиональное, высокопроизводительное решение для ответственных задач энергообеспечения, сочетающее в себе мощность двигателя Yuchai, надежность генератора TSS и современную систему управления Lovato.
