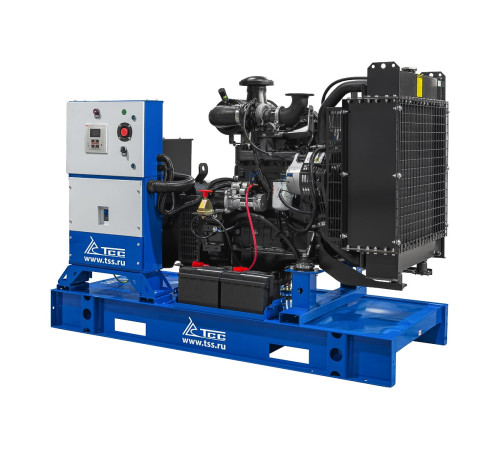

Дизельный генератор ТСС АД-16С-Т400-1РМ15: надежное электроснабжение 16 кВт

Дизельный генератор ТСС АД-16С-Т400-1РМ15 — это мощный, надежный и автономный источник трехфазного электропитания, предназначенный для продолжительной работы в качестве основного или резервного источника энергии в условиях повышенных требований к надежности и экономичности. Его конструкция и технические характеристики, подробно изложенные ниже, делают его оптимальным решением для профессионального и промышленного использования.

Основные характеристики и расшифровка модели

Модель АД-16С-Т400-1РМ15 относится к серии TSS Premium, что указывает на применение высококачественных компонентов и повышенные стандарты сборки. Расшифровка артикула и модели дает понимание ключевых свойств:

• АД — Агрегат Дизельный.


• 16 — Номинальная мощность в кВт.


• С — Исполнение со стандартным (стандарт-акустическим) кожухом (в данном случае, согласно спецификации, исполнение открытое, но индекс может указывать на базовую конструктивную платформу).


• Т400 — Трехфазное выходное напряжение 400 В.


• 1 — Степень автоматизации (1 — ручной запуск и управление).


• РМ — Тип электростанции (передвижная или стационарная установка с рамой).


• 15 — Модификация.

Сердце установки: двигатель Cummins 4B3.9-G11

Надежность генератора в первую очередь определяется его двигателем. В данной модели установлен дизельный двигатель Cummins 4B3.9-G11 — продукт мирового лидера в производстве силовых агрегатов. Этот 4-цилиндровый мотор известен своей выдающейся долговечностью, топливной экономичностью и стабильной работой под нагрузкой. Его использование гарантирует высокий моторесурс и бесперебойную выработку электроэнергии. Для защиты топливной системы и повышения надежности двигателя в условиях использования различного дизельного топлива агрегат оснащен топливным сепаратором, который очищает горючее от воды и механических примесей.

Электроэнергия: генератор и выходные параметры

За преобразование механической энергии двигателя в электрическую отвечает генератор TSS-SA-16.

• Выходное напряжение: Трехфазное, 400/230 В. Это позволяет подключать как трехфазное оборудование (станки, насосы, мощные компрессоры), так и однофазные потребители на 230 В, равномерно распределяя их по фазам.


• Номинальная и максимальная мощность: Номинальная активная мощность составляет 16 кВт (20 кВА), что является рекомендуемой постоянной нагрузкой. Максимальная кратковременная мощность — 17.6 кВт (22 кВА), которую генератор может выдерживать в течение ограниченного времени (обычно несколько часов в сутки). Это важно для пуска электродвигателей с высокими пусковыми токами.


• Частота и ток: Стабильная частота 50 Гц и номинальный ток 29 А соответствуют российским и европейским стандартам электроснабжения.


• Коэффициент мощности (cos φ): Равен 0.8. Это ключевой параметр для правильного подбора нагрузки и понимания соотношения между полной (кВА) и активной (кВт) мощностью.

Система управления и контроля

Управление и мониторинг работы генератора осуществляется через щит управления (ЩУ) с цифровой панелью, построенной на базе контроллера Lovato RGK600. Эта система предоставляет оператору полную информацию:

• Выходное напряжение и частота.


• Сила тока по каждой фазе.


• Суммарная и фазные мощности.


• Отработанные моточасы.


• Давление масла, температура охлаждающей жидкости.


• Уровень топлива в баке.
  Панель также отображает предупреждения и аварийные сигналы, обеспечивая безопасную эксплуатацию и предотвращая поломки.

Автономность и экономичность

Генератор обладает высокой энергоэффективностью, что подтверждается расходом топлива:

• При 50% нагрузки (8 кВт): ~3.7 л/ч.


• При 75% нагрузки (12 кВт): ~4.6 л/ч.


• При 100% номинальной нагрузке (16 кВт): ~5.7 л/ч.

Объем встроенного топливного бака составляет 126 литров. При наиболее распространенной нагрузке в 75% от номинала (12 кВт) время непрерывной работы без дозаправки достигает 27.4 часов. Это критически важный параметр для обеспечения длительного автономного электроснабжения.

Конструктивные особенности и комплектация

• Исполнение: Открытое (на раме). Такая конструкция обеспечивает лучший теплоотвод, простоту обслуживания и ремонтопригодность. Для установки в помещении с повышенными требованиями к шуму потребуется отдельный кожух или выделенное помещение.


• Рама: Прочная металлическая конструкция с высотой рамы 200 мм, обеспечивающая удобство для строповки и устойчивость. Габаритные размеры (1850x800x1350 мм) и масса (680 кг / 690 кг брутто) указывают на необходимость стационарной установки или транспортировки с помощью спецтехники.


• Система охлаждения: Жидкостная, с эффективным радиатором (габариты 605x575 мм, высота от пола 567 мм). Объем системы охлаждения — 15.2 литра, что гарантирует стабильный тепловой режим двигателя при длительной работе.


• Глушитель: В комплектацию входит промышленный глушитель, существенно снижающий уровень шума выхлопа.


• Система запуска: Ручной запуск (степень автоматизации 1). Для запуска используются два установленных аккумулятора 60 Ач/12 В, соединенные для получения напряжения 24 В (напряжение бортового электрооборудования). Комплектация включает станцию заправки маслом и охлаждающей жидкостью (ОЖ) для удобного обслуживания.


• Гарантия: Производитель предоставляет расширенную гарантию 36 месяцев или 2000 моточасов (в зависимости от того, что наступит раньше), что подчеркивает уверенность в надежности агрегата.

Сферы применения дизельного генератора ТСС АД-16С-Т400-1РМ15

Благодаря своей мощности, надежности и автономности, данная электростанция является идеальным решением для:

1. Резервного электроснабжения объектов: Коттеджные поселки, производственные цеха, автомойки, СТО, склады, магазины, офисные центры — везде, где перебои в сети приводят к финансовым потерям или остановке процессов.


2. Основного (автономного) электроснабжения: Строительные площадки (питание бетономешалок, лебедок, сварочных аппаратов, освещения), удаленные объекты (геологоразведочные партии, фермы, полевые станы), буровые установки.


3. Обеспечения работы оборудования: Насосные станции, системы вентиляции, холодильные установки, деревообрабатывающие и другие станки с трехфазными электродвигателями.


4. Поддержки инженерных систем: Обеспечение работы систем отопления (электрокотлов), циркуляционных насосов, систем безопасности и связи в случае аварии в центральных сетях.

Итог

Дизельный генератор ТСС АД-16С-Т400-1РМ15 — это профессиональный силовой агрегат, сочетающий в себе проверенную мировую компонентную базу (Cummins, Lovato) и адаптированную для demanding условий сборку. Его ключевые преимущества: высокая номинальная мощность 16 кВт, исключительная автономность до 27 часов, экономичный и надежный двигатель, удобная система цифрового контроля и расширенная гарантия. Это не просто генератор, а полноценная энергетическая установка, рассчитанная на длительную и бесперебойную работу для обеспечения электроэнергией ответственных объектов и профессионального оборудования.
