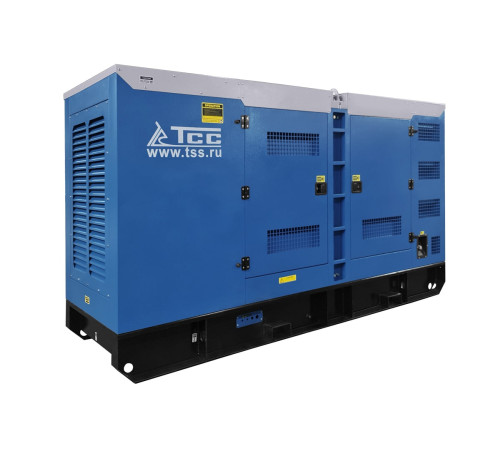

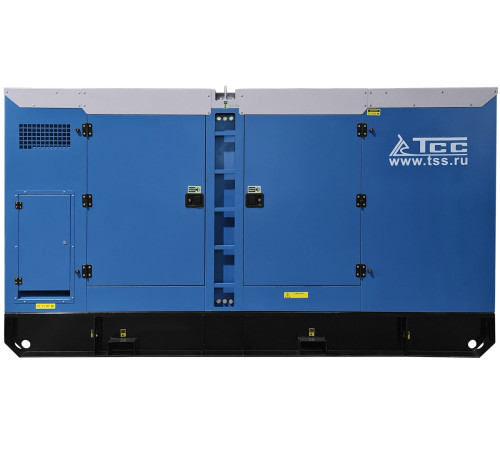

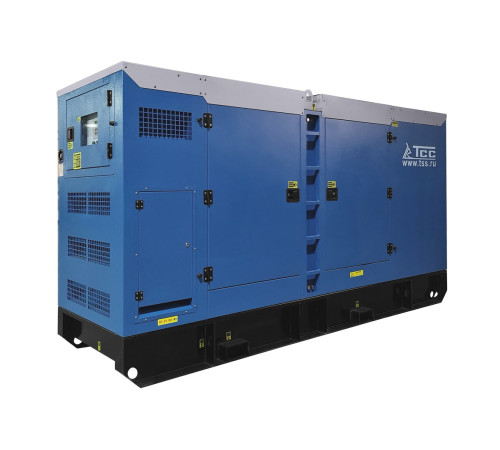

Дизельный генератор ТСС АД-200С-Т400 в шумозащитном кожухе: надежное электроснабжение 200 кВт

Дизельный генератор ТСС АД-200С-Т400 в шумозащитном кожухе — это мощная и надежная трехфазная дизель-генераторная установка (ДГУ) номинальной мощностью 200 кВт (250 кВА), предназначенная для использования в качестве резервного источника электроснабжения. Установка серийно производится в России на современных производственных мощностях группы компаний ТСС, что обеспечивает ее адаптацию к региональным требованиям и условиям эксплуатации.

Основное назначение и сферы применения
Данная ДГУ предназначена для снабжения трехфазным электрическим током с напряжением 400/230 В объектов, требующих гарантированного энергоснабжения при перебоях в центральных сетях. Благодаря номинальной мощности в 200 кВт и максимальной (пиковой) мощности в 220 кВт (275 кВА) установка способна обеспечить электроэнергией значительные по площади и энергопотреблению объекты.

Типовыми объектами для применения дизельного генератора ТСС АД-200С-Т400 являются:

• Коттеджные и вахтовые поселки.


• Торговые центры, магазины и другие коммерческие объекты.


• Строительные площадки.


• Производственные и агропромышленные предприятия.


• Объекты инфраструктуры.

Надежность и соответствие требованиям подтверждается тем, что дизельные электростанции серии TSS Standart поставляются по заказам МЧС и МВД России.

Ключевые особенности и преимущества
Модель относится к серии TSS Standart, которая спроектирована с учетом типовых требований к резервному электроснабжению. Ее главные преимущества — высокая надежность, подтвержденная длительной гарантией, и оптимальное соотношение цены и качества. Это делает установку экономически эффективным решением для задач резервирования, когда оборудование большую часть времени находится в режиме дежурства и включается лишь несколько раз в год.

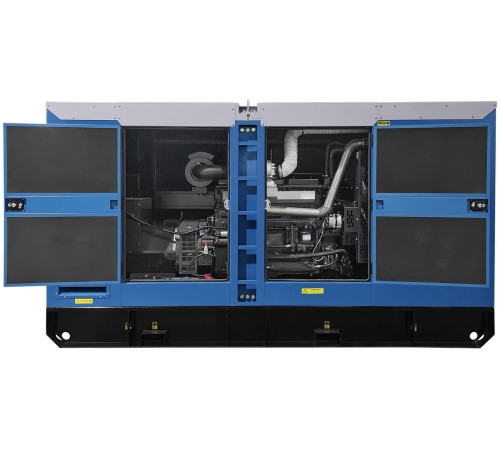

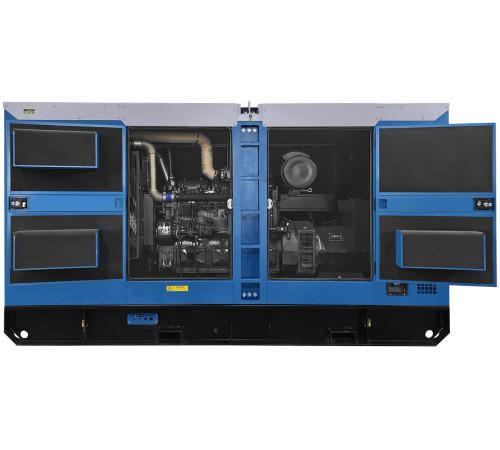

Конструкция и основные компоненты

1. Двигатель: В основе установки используется дизельный двигатель TSS Diesel TDA-N 230 6LTE. Это 6-цилиндровый дизельный мотор, спроектированный и оптимизированный специально для работы в составе генераторной установки. Он отличается простой и надежной конструкцией: литой чугунный блок цилиндров, турбонаддув, надежная система смазки и охлаждения. Такая конструкция обеспечивает длительный моторесурс — 8000 часов до капитального ремонта — и простоту в обслуживании. Двигатель работает на дизельном топливе.






2. Генератор: Установка оснащена промышленным бесщеточным синхронным генератором TSS-SA-200. Это трехфазный альтернатор, который производит электроэнергию высокого качества с коэффициентом мощности 0.8. Генератор имеет систему возбуждения типа SHUNT с автоматическим регулятором напряжения (AVR), что обеспечивает стабильность выходных параметров. Он способен выдерживать кратковременные перегрузки до 150% в течение 30 секунд. Класс защиты — IP21(IP23), степень изоляции — H.

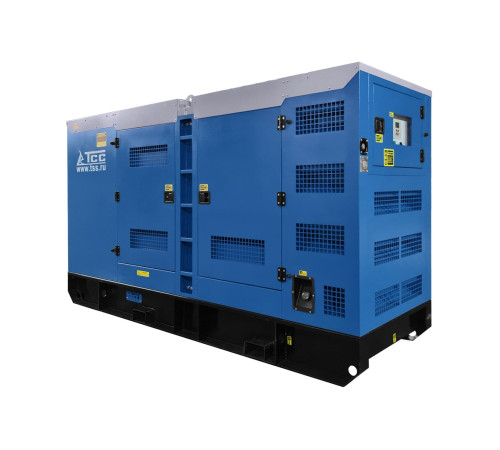

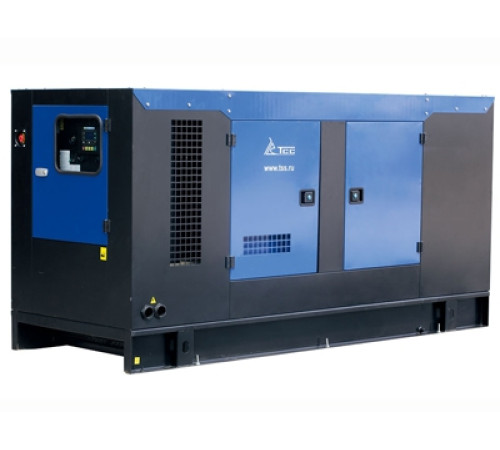

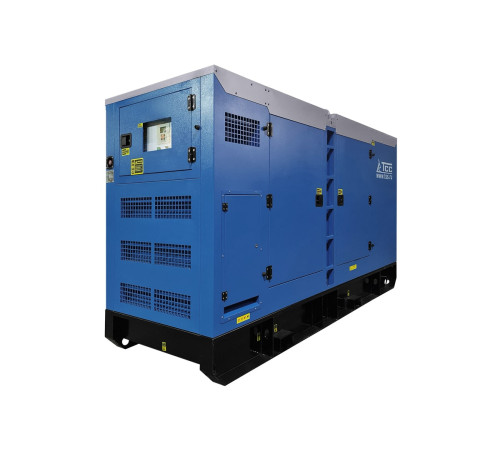

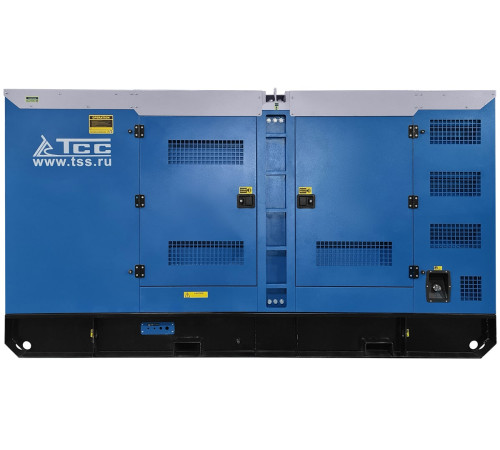

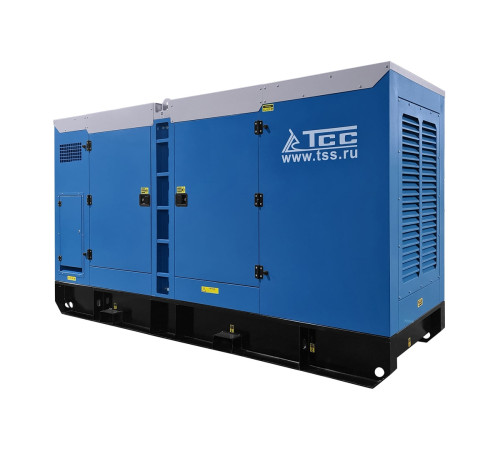

3. Шумозащитный кожух (еврокожух): Исполнение в кожухе типа Super-silence — ключевая особенность данной модели. Кожух предназначен для значительного снижения уровня шума при работе ДГУ, что позволяет эксплуатировать ее вблизи жилых зданий или в городской черте. Уровень шума на расстоянии 7 метров составляет 75 дБ. Кожух обеспечивает:





   • Снижение шума на 10-12 дБ за счет внутренней облицовки звукопоглощающими материалами.


   • Защиту от воздействия окружающей среды, позволяя работать при температурах от -25°C до +40°C.


   • Встроенную систему газовыхлопа с камерой шумоглушения.


   • Удобный доступ для обслуживания через запирающиеся дверцы.


   • Внешнюю кнопку аварийной остановки и смотровое окно для визуального контроля.


   • Технологические проемы для заправки топливом (горловина с замком) и маслом.







4. Система управления: Управление генератором осуществляется с помощью цифрового контроллера Lovato RGK600 (Италия), установленного в шкафу управления на раме. Контроллер имеет полностью русскоязычный графический интерфейс, что упрощает эксплуатацию. Он обеспечивает:





   • Ручной запуск и остановку (степень автоматизации — 1).


   • Комплексный мониторинг ключевых параметров работы ДГУ.


   • Автоматическую стабилизацию напряжения и частоты.


   • Защиту от перегрузки и короткого замыкания.


   • Возможность программирования под конкретные задачи.





Технические характеристики и эксплуатационные данные

• Артикул: 025266


• Электрические параметры:


  • Номинальная мощность: 200 кВт / 250 кВА.


  • Максимальная мощность: 220 кВт / 275 кВА.


  • Напряжение: 400/230 В.


  • Номинальный ток: 360 А.


  • Частота: 50 Гц.


  • Количество фаз: 3.






• Двигатель:


  • Модель: TSS Diesel TDA-N 230 6LTE.


  • Количество цилиндров: 6.


  • Вид топлива: дизель.






• Топливная система:


  • Объем топливного бака: 469 литров.


  • Расход топлива при 75% нагрузке: 46 л/ч.


  • Расход топлива при 100% нагрузке: 61 л/ч.


  • Автономная работа на 75% нагрузки: около 10.2 часов.


  • Оснащена датчиком уровня топлива.






• Габариты и вес:


  • Габаритные размеры (ДxШxВ): 3820x1285x2145 мм.


  • Высота рамы: 350 мм.


  • Масса: 3110 кг (брутто 3111 кг).






• Система охлаждения: Жидкостная, с объемом системы 55.5 л.


• Дополнительное оборудование и комплектация: Установка поставляется полностью готовой к работе, заправленной маслом и охлаждающей жидкостью. В комплект входят: промышленный глушитель, интегрированный топливный бак, 2 аккумуляторные батареи 120Ач/12В, щит управления с цифровой панелью, зарядное устройство для АКБ, а также элементы системы "сухой" контакт для интеграции в системы автоматического ввода резерва (АВР). Имеется система аварийной остановки, отключатель АКБ.


• Гарантия: Гарантийный срок на основные узлы составляет 24 месяца или 1000 моточасов (в зависимости от того, что наступит раньше). На отдельные компоненты (форсунки, турбонагнетатель, ТНВД, стартеры и др.) установлены дифференцированные гарантийные сроки от 6 до 12 месяцев.

Заключение
Дизельный генератор ТСС АД-200С-Т400 в шумозащитном кожухе — это сбалансированное решение для организации резервного электроснабжения объектов среднего и крупного масштаба. Сочетание надежного двигателя, качественного генератора, эффективного шумозащитного кожуха и современной системы управления делает эту установку готовым к работе комплексом. Производство в России обеспечивает доступность технической поддержки, сервисного обслуживания и поставки запасных частей по всей территории страны и в государствах Евразийского союза. Установка прошла обязательные заводские испытания под нагрузкой, что гарантирует ее соответствие заявленным техническим характеристикам.
