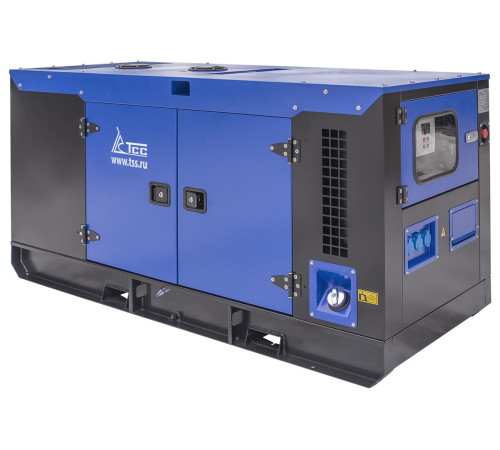

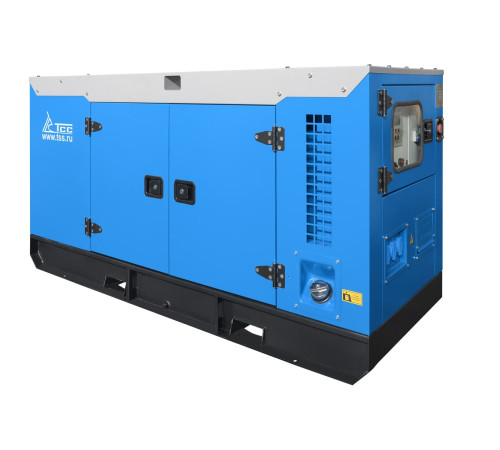

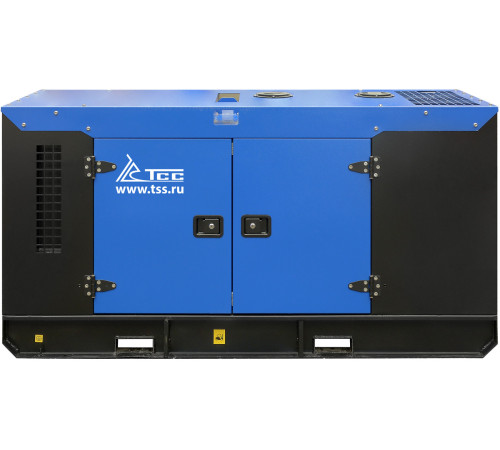

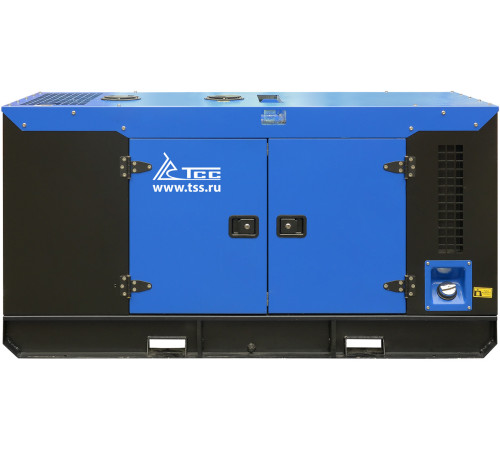

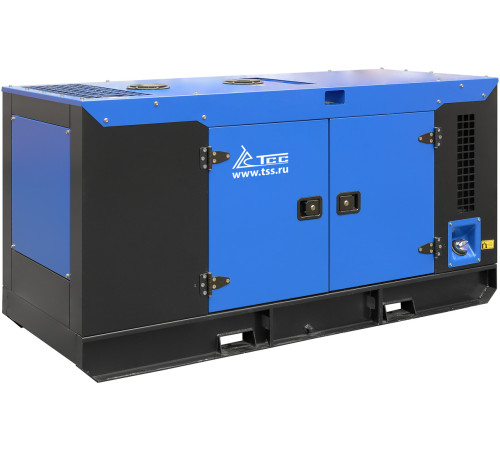

Дизельный генератор ТСС АД-20С-Т400-1РКМ7 в шумозащитном кожухе: надежное электроснабжение 20 кВт

Дизельный генератор ТСС АД-20С-Т400-1РКМ7 в шумозащитном кожухе — это автономная дизельная электростанция номинальной мощностью 20 кВт (25 кВА), предназначенная для надежного основного или резервного электроснабжения объектов, где предъявляются повышенные требования к уровню шума и всепогодной эксплуатации. Модель сочетает в себе производительный двигатель, эффективный генератор и комплекс систем управления и защиты, заключенных в специальный кожух.

Конструктивные особенности и исполнение

Ключевая особенность данной модели — исполнение «Шумозащитный Кожух». Это не просто рама, а полноценный всепогодный кожух, который выполняет несколько критически важных функций:

• Значительное снижение шума: Кожух изготовлен из звукопоглощающих материалов, что позволяет эксплуатировать генератор вблизи жилых помещений, на территориях больниц, гостиниц, офисных центров или на стройплощадках в черте города, соблюдая санитарные нормы по шуму.


• Защита от внешних воздействий: Конструкция обеспечивает степень защиты IP21 (IP23), что означает защиту от проникновения твердых предметов размером более 12,5 мм (IP2X) и защиту от капель воды, падающих вертикально (IPX1) или под углом до 60° (IPX3). Это позволяет устанавливать установку под навесом или на открытой площадке, не опасаясь осадков.


• Защита оборудования: Кожух предохраняет внутренние компоненты (двигатель, генератор, контроллер) от пыли, грязи и случайных механических воздействий, продлевая ресурс всего агрегата.

Габаритные размеры установки составляют 2000x850x1070 мм, а высота рамы — 180 мм, что облегчает ее перемещение и установку. Вес агрегата — 706 кг (брутто 707 кг), что указывает на robustную, капитальную конструкцию.

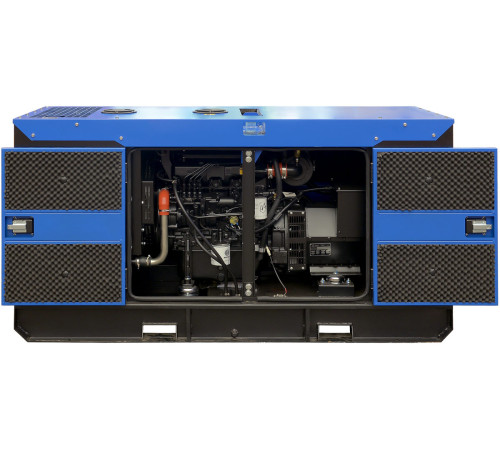

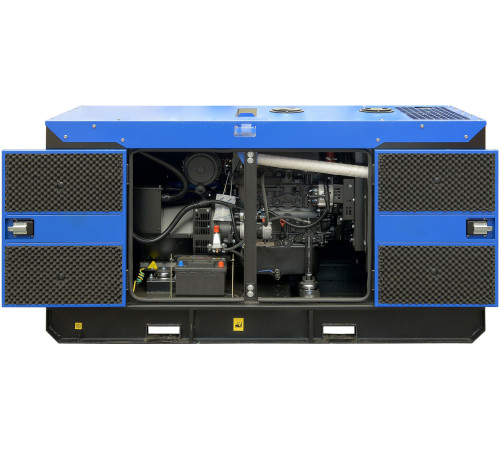

Сердце установки: двигатель Weichai WP2.3D25E200

Генератор оснащен четырехтактным дизельным двигателем Weichai WP2.3D25E200 с рядным расположением 4-х цилиндров. Это известный и надежный силовой агрегат.

• Рабочий объем: 2,289 литра.


• Система впуска: Атмосферный (безнаддувный), что упрощает конструкцию и обслуживание.


• Мощность: Максимальная мощность двигателя — 22 кВт, что обеспечивает необходимый запас для номинальной выходной электрической мощности генератора в 20 кВт.


• Ресурс: Заявленный производителем ресурс до капитального ремонта составляет 13 000 моточасов — показатель, говорящий о долговечности и рассчитанный на интенсивную эксплуатацию.


• Системы двигателя:


  • Объем масляной системы: 8 литров. Рекомендуемое масло — SAE 15W40/10W30.


  • Система охлаждения: Жидкостная, с объемом 12 литров. Радиатор имеет габариты 589x727 мм и поднят на высоту 290 мм от пола для эффективного теплоотвода.


  • Топливная система: Оснащена топливным баком емкостью 70 литров. При 75% нагрузке (15 кВт) генератор способен работать автономно до 19,4 часов без дозаправки. Расход топлива: 2.5 л/ч при 50%, 3.6 л/ч при 75% и 6.8 л/ч при 100% нагрузке. В базовой комплектации топливный сепаратор (водоотделитель) не предусмотрен, но датчик уровня топлива в баке присутствует.


  • Система аварийной остановки: Имеется, для защиты двигателя при критических отклонениях параметров (падение давления масла, перегрев и т.д.).


  • Регулятор оборотов: Механический, обеспечивает стабильную частоту вращения вала.





Электроэнергия: генератор и выходные параметры

Электрическую энергию вырабатывает бесщеточный синхронный генератор TSS-SA-20 (B) SAE 4/7,5.

• Номинальная/максимальная мощность: 20 кВт / 25 кВА (номинал) и 22 кВт / 27.5 кВА (максимум) при коэффициенте мощности cos φ = 0.8. Это трехфазный генератор с выходным напряжением 400 В между фазами и 230 В между фазой и нулем, частотой 50 Гц. Номинальный выходной ток — 36 А.


• Качество тока: Высокое качество электроэнергии обеспечивается системой возбуждения SHUNT (независимое возбуждение) и автоматическим регулятором напряжения (AVR) с точностью регулировки ±1%. Это критически важно для питания чувствительной электроники, электродвигателей и другого оборудования без риска повреждений.


• Эффективность: КПД генератора составляет 94%, что свидетельствует о низких собственных потерях и эффективном преобразовании механической энергии в электрическую.


• Конструкция генератора: Имеет 1 опорный подшипник, шаг обмотки 2/3, класс изоляции H (рассчитан на работу при температурах до 180°C), что указывает на высокий запас надежности и термостойкости.

Управление и контроль

Установка оснащена современным щитом управления (ЩУ) с цифровой панелью на базе контроллера Lovato RGK600 с интерфейсом на русском языке. Контроллер предоставляет оператору полную информацию:

• Выходное напряжение и ток по фазам.


• Частота.


• Отработанные моточасы.


• Температура охлаждающей жидкости и давление масла.


• Уровень топлива.


• Статус работы и коды неисправностей.

Степень автоматизации станции — 1-я (ручной запуск и остановка). Однако наличие контроллера и комплектации «сухим» контактом (сигнализация аварии) позволяет при необходимости интегрировать генератор в системы автоматического ввода резерва (АВР) более высокого уровня.

Комплектация

Генератор поставляется полностью готовым к работе, в комплект входит:

• Промышленный глушитель для снижения уровня шума выхлопа.


• Встроенный топливный бак на 70 литров.


• Установленная аккумуляторная батарея (1х60 Ач, 12 В) с зарядным устройством.


• Щит управления с контроллером Lovato RGK600.


• Предварительная заправка маслом и охлаждающей жидкостью.


• Набор сигнальных контактов ("сухой" контакт) для дистанционного мониторинга.

Сфера применения

Дизельный генератор ТСС АД-20С-Т400-1РКМ7 в шумозащитном кожухе предназначен для использования в качестве:

1. Основного источника питания для удаленных объектов, не подключенных к центральным сетям: строительные площадки, полевые станы, геологоразведочные партии, сельскохозяйственные объекты.


2. Резервного (аварийного) источника питания для объектов, где перебои в электроснабжении недопустимы: медицинские учреждения (поликлиники, стоматологии), центры обработки данных, системы связи, котельные, газовые и водонасосные станции, охранные системы.


3. Источника питания для мероприятий и работы оборудования в населенных пунктах благодаря низкому уровню шума: фестивали, уличные торговые точки, киносъемки.


4. Промышленного электрогенератора в малых мастерских, на производствах, для питания сварочного оборудования, бетономешалок, деревообрабатывающих станков и другого трехфазного инструмента.

Гарантия

Производитель предоставляет расширенную гарантию 36 месяцев или на 2000 моточасов (в зависимости от того, что наступит раньше), что подчеркивает уверенность в надежности и качестве компонентов.

Итог

Дизельная электростанция ТСС АД-20С-Т400-1РКМ7 — это профессиональное, сбалансированное решение для тех, кому требуется надежный, экономичный и, что важно, тихий источник трехфазного тока мощностью 20 кВт. Сочетание проверенного двигателя Weichai, эффективного генератора TSS, современной системы управления на контроллере Lovato и всепогодного шумозащитного кожуха делает эту модель готовым к сложным условиям эксплуатации аппаратом с длительным жизненным циклом.
