Дизельный генератор ТСС АД-30С-Т400-1РМ1: полное описание, технические характеристики и сфера применения

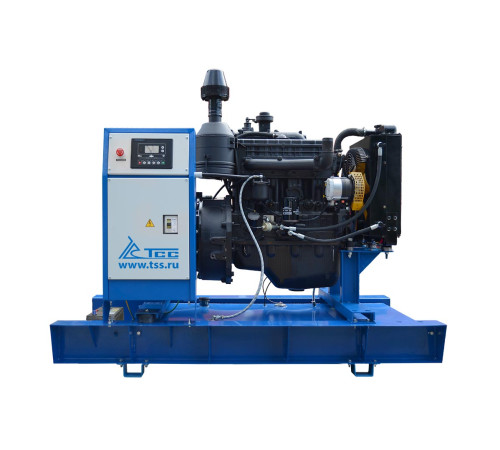

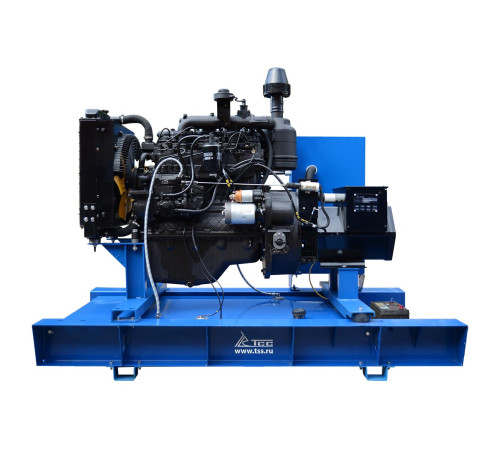

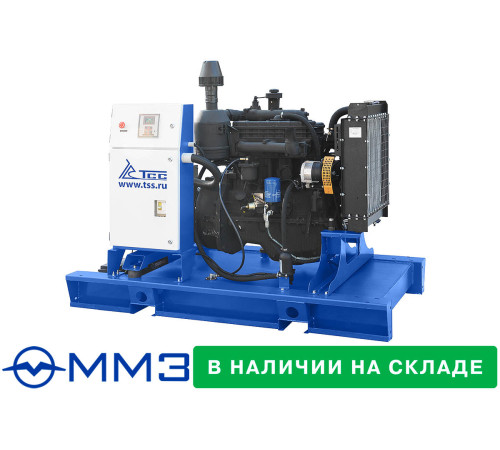

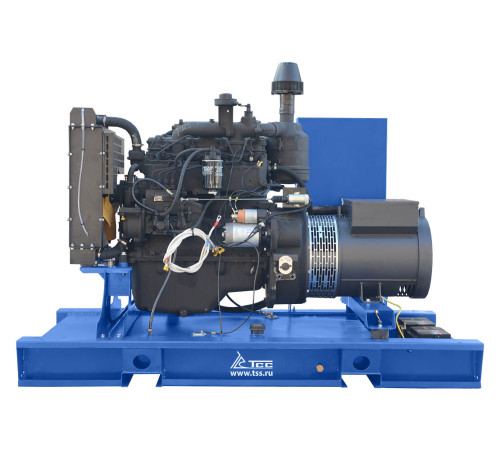

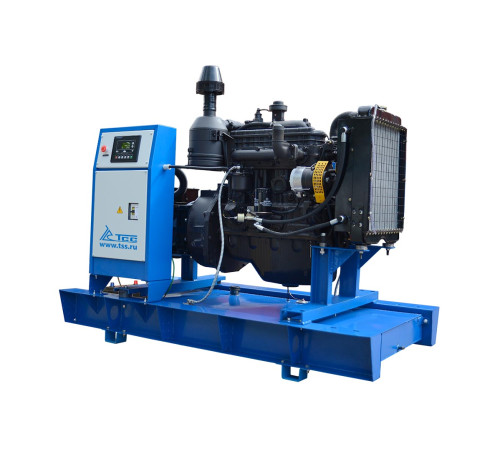

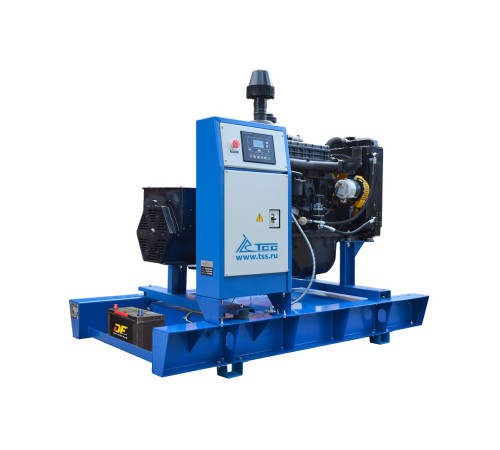

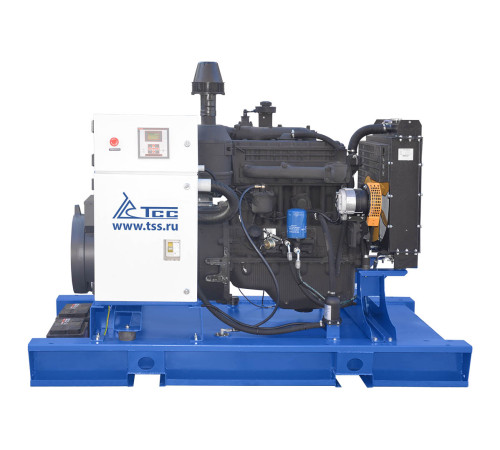

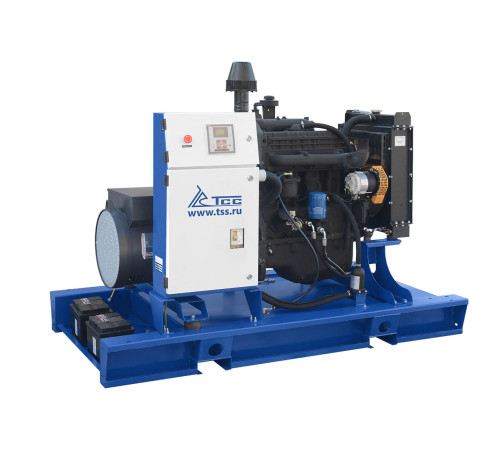

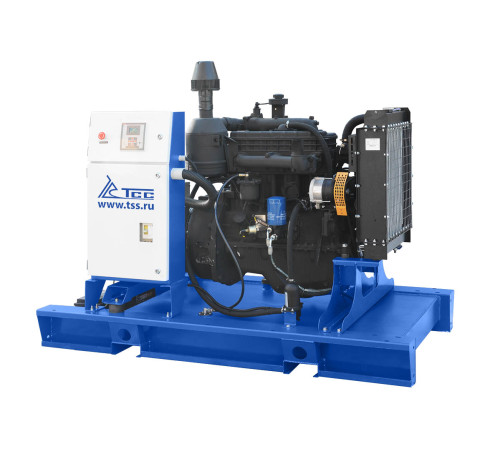

Дизельный генератор ТСС АД-30С-Т400-1РМ1 — это мощная, надёжная и экономичная дизельная электростанция (ДЭС) открытого исполнения, предназначенная для резервного или постоянного электроснабжения объектов, требующих трёхфазного тока. Модель принадлежит к популярной серии «ТСС Славянка» и построена на проверенной временем силовой установке — двигателе ММЗ. Это оборудование производится серийно на заводе ГК ТСС в Ивантеевке, полностью сертифицировано для использования в России и странах ЕАЭС и представляет собой оптимальное сочетание доступности, ремонтопригодности и долговечности.

Основное назначение и сферы использования

Данная дизельная электростанция номинальной мощностью 30 кВт (максимальной — 33 кВт) спроектирована для генерации трёхфазного электрического тока с промышленными параметрами: напряжение 400/230 В и частота 50 Гц. Её ключевая задача — обеспечить бесперебойное или автономное электроснабжение там, где это критически важно.

Типичные объекты применения:

• Промышленные и производственные объекты: Небольшие цеха, мастерские, участки непрерывного цикла, где перебои в сети ведут к остановке производства и финансовым потерям.


• Сельскохозяйственные предприятия (АПК): Обеспечение работы ферм, птицефабрик, зернохранилищ, систем вентиляции и водоснабжения.


• Коммерческая недвижимость: Торговые центры, офисные здания, склады, где требуется поддержание работы систем безопасности, освещения и связи.


• Социальные и государственные объекты: Модели с двигателями ММЗ традиционно востребованы структурами МЧС, МВД, а также используются для резервного питания медицинских учреждений, школ, котельных.


• Строительные площадки: Энергоснабжение электроинструмента, оборудования и бытовых городков при отсутствии стационарной сети.


• Инфраструктурные объекты: Телекоммуникационные узлы, базовые станции, насосные станции.

Модель позиционируется как резервный или автономный источник питания для объектов общего назначения. Благодаря открытому исполнению (рама), она предназначена для установки в специально подготовленных технических помещениях: генераторных, пристройках или под навесами, с обязательным обеспечением вентиляции и отвода выхлопных газов.

Детальный разбор технических характеристик и компонентов

1. Сердце установки: двигатель ММЗ Д-243-449
Основа надёжности данного генератора — дизельный двигатель производства Минского моторного завода (Беларусь). Модель Д-243-449 специально адаптирована для работы в составе генераторных установок.

• Конструкция: 4-цилиндровый, рядный, с атмосферным впуском воздуха (без турбонаддува) и механическим регулятором оборотов. Это обеспечивает стабильную работу на номинальных оборотах для поддержания частоты тока 50 Гц.


• Преимущества: Главные козыри этого мотора — феноменальная ремонтопригодность и доступность запчастей. Двигатели ММЗ распространены по всей территории СНГ, а их конструкция знакома большинству механиков-дизелистов, что позволяет обслуживать и ремонтировать установку даже в полевых условиях.


• Ресурс: Заявленный производителем ресурс работы до капитального ремонта составляет 8000 моточасов, что свидетельствует о долговечности и рассчитано на интенсивную эксплуатацию.


• Совместимость: Двигатель изначально спроектирован для работы с отечественными стандартами ГСМ (горюче-смазочных материалов), что упрощает его эксплуатацию в России.

2. Источник тока: синхронный генератор TSS-SA-30(B)
Для преобразования механической энергии двигателя в электрическую используется синхронный генератор TSS-SA-30(B) SAE 3/11,5 (М1). Генераторы этой марки производятся для ГК ТСС на современных китайских заводах по эксклюзивному заказу (ODM-контракт).

• Тип: Синхронный, с системой самовозбуждения (SHUNT).


• Надёжность: Конструкция проверена на ответственных объектах, включая медицинские учреждения и производства непрерывного цикла.


• Параметры тока: Обеспечивает стабильное напряжение 400/230 В, частоту 50 Гц, номинальный ток 54 А. Коэффициент мощности (cos φ) составляет 0.8.


• Защита: Класс защиты обмоток генератора — IP23, что означает защиту от проникновения твердых предметов диаметром более 12.5 мм и от капель воды, падающих под углом до 60°. Степень изоляции обмоток — «H», рассчитанная на работу при высоких температурах.

3. Система управления: контроллер Lovato RGK600
Станция оснащена современной цифровой панелью управления на базе контроллера Lovato RGK600. Lovato Electric — итальянский лидер в производстве систем управления для промышленного оборудования.

• Функционал: Контроллер обеспечивает полный мониторинг основных параметров работы ДЭС: напряжение, ток, частота, обороты двигателя, уровень топлива, температура охлаждающей жидкости, давление масла.


• Управление: Осуществляет ручной запуск и остановку (степень автоматизации — 1), управляет процессами, защищает установку от аварийных режимов (система аварийной остановки присутствует).


• Индикация: Цифровая панель отображает все ключевые данные и сигнализирует о неисправностях.

4. Ключевые эксплуатационные параметры

• Мощность: Номинальная — 30 кВт (38 кВА), максимальная (кратковременная) — 33 кВт (41 кВА). Это позволяет подключать оборудование с высокими пусковыми токами.


• Топливная система: Объём встроенного топливного бака — 90 литров. При 75% нагрузке генератор способен работать автономно до 11.8 часов без дозаправки. Расход топлива: 5.1 л/ч при 50% нагрузке, 7.6 л/ч при 75% и 10.3 л/ч при 100% нагрузке. В систему входит сепаратор для очистки топлива и датчик уровня.


• Габариты и вес: Установка имеет размеры 1750x950x1440 мм (ДхШхВ) и массу около 1021 кг (брутто), что требует ответственного подхода к размещению и транспортировке. Высота рамы — 205 мм.


• Система охлаждения: Жидкостная, с радиатором габаритами 600х600 мм. Объём системы охлаждения — 18 литров.


• Электрический запуск: Осуществляется от двух аккумуляторов 62 Ач/12 В, соединенных для получения напряжения 24 В (напряжение бортовой сети).


• Комплектация: Станция поставляется полностью готовой к работе, заправленная техническими жидкостями. В базовую комплектацию входят: двигатель с генератором на раме, промышленный глушитель, топливный бак, аккумуляторы, щит управления с цифровой панелью, станция для заправки маслом и охлаждающей жидкостью.

Преимущества модели ТСС АД-30С-Т400-1РМ1

1. Оптимальное соотношение цены и качества: Низкая стоимость как самой установки, так и вырабатываемой электроэнергии, конкурентоспособность с азиатскими аналогами.


2. Высокая ремонтопригодность и доступность запчастей: Уникальное преимущество платформы ММЗ. Запчасти, расходники и квалифицированные специалисты доступны практически в любом регионе.


3. Надёжность и долгий ресурс: Двигатель с ресурсом 8000 моточасов, проверенный генератор и итальянская система управления гарантируют стабильную работу.


4. Официальная гарантия и поддержка: ГК ТСС — авторизованный производитель ДГУ на базе ММЗ. На установку предоставляется солидная гарантия: 24 месяца или 1000 моточасов (на основные компоненты). По стране действует сеть сервисных центров.


5. Полная заводская готовность: Каждая станция проходит двухчасовые испытания под нагрузкой, результаты которых фиксируются в паспорте. Оборудование отгружается заправленным и проверенным.


6. Импортозамещение: Соответствует курсу на использование надежной отечественной и дружественной техники, что обеспечивает долгосрочную доступность сервиса.

Важные эксплуатационные заметки

Дизельный генератор ТСС АД-30С-Т400-1РМ1 — это профессиональное оборудование. Его открытое исполнение требует размещения в сухом, хорошо вентилируемом помещении, защищённом от атмосферных осадков и пыли. Необходимо обеспечить квалифицированный монтаж, регулярное техническое обслуживание (замена масла, фильтров) в соответствии с регламентом и подключение к нагрузке через соответствующие защитные устройства. Благодаря своей конструкции, доступности компонентов и мощной сервисной поддержке, эта модель является разумным и практичным выбором для обеспечения энергонезависимости ответственного объекта.
