Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500: сварка и питание 380/220В

Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500: универсальный автономный источник питания и профессиональный сварочный комплекс

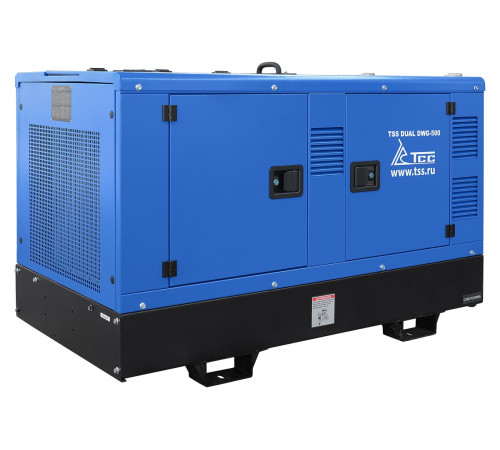

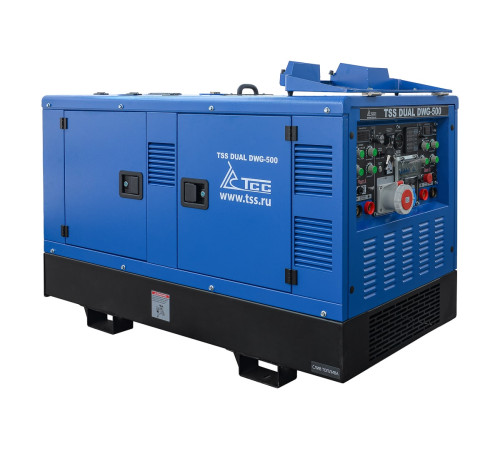

Двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 представляет собой мощный автономный энергетический комплекс, предназначенный для выполнения ответственных сварочных работ и одновременного обеспечения электроэнергией оборудования на объектах, лишенных стационарного электроснабжения. Это профессиональное решение для промышленного и капитального строительства, монтажа металлоконструкций, ремонта тяжелой техники, обслуживания трубопроводов и работы в полевых условиях.

Ключевые особенности и назначение

Агрегат сочетает в себе два независимых сварочных поста и мощный генератор переменного тока. Его основное преимущество — возможность одновременной работы двух сварщиков на разных режимах и токах с суммарной мощностью до 500 Ампер. Это делает установку незаменимой на крупных объектах, где требуется повышение производительности за счет параллельной работы специалистов. Параллельно генератор выдает до 22 кВт (25 кВт максимум) номинальной электрической мощности для питания ручного электроинструмента, освещения, насосов и другого трехфазного (400В) или однофазного (230В) оборудования.

Детальное описание конструкции и компонентов

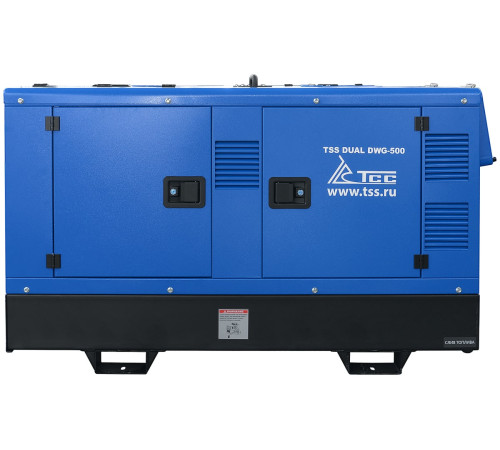

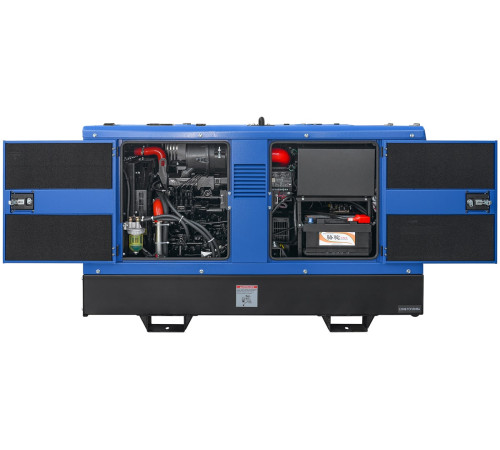

Оборудование построено на прочной стальной раме, которая служит основой для всей конструкции и интегрированного топливного бака. Сердцем установки является надежный четырехтактный дизельный двигатель Weichai WP2.3D33E200 с водяным охлаждением. Его рабочий объем составляет 2.3 литра, а мощность — 30 кВт (41 л.с.). Двигатель работает на низких оборотах 1500 об/мин, что обеспечивает повышенный моторесурс, сниженный износ и экономичный расход топлива — около 7 литров в час. Большой топливный бак на 85 литров позволяет агрегату работать автономно до 12 часов без дозаправки при максимальной нагрузке.

Генераторная часть — бесщеточный, синхронный, самовозбуждающийся агрегат с автоматическим регулятором напряжения (AVR), что гарантирует стабильное выходное напряжение 400/230 Вольт с частотой 50 Гц даже при переменной нагрузке. Степень защиты IP23 обеспечивает базовую защиту от попадания твердых частиц и капель воды под углом.

Сварочный модуль обеспечивает постоянный ток (DC) для сварки. Каждый из двух постов оснащен независимой системой управления с дисплеем для контроля тока/напряжения. Важной особенностью является наличие функции VRD (Voltage Reduction Device) на обоих постах — система снижает напряжение холостого хода до безопасного уровня после окончания сварки, повышая электробезопасность оператора.

Функциональные возможности и сварочные технологии

Агрегат поддерживает широкий спектр сварочных процессов на каждом посту, что делает его исключительно универсальным:

• MMA (Ручная дуговая сварка штучным электродом): Основной режим для большинства строительно-монтажных работ. Аппарат позволяет варить электродами диаметром от 1.6 до 10 мм, включая электроды с целлюлозным покрытием.


• CELLULOSE: Специализированный режим для сварки вертикальных стыков труб на спуск электродами с целлюлозным покрытием, что критически важно в нефтегазовой отрасли и при прокладке магистральных трубопроводов.


• Lift TIG DC (Аргонодуговая сварка на постоянном токе): Режим для сварки ответственных конструкций из нержавеющей стали, алюминия (с использованием специальных дополнительных аппаратов) и других цветных металлов, где требуется высокое качество и чистота шва. Зажигание дуги осуществляется касанием.


• FCAW (Сварка порошковой проволокой): Режим полуавтоматической сварки, который значительно повышает производительность и эффективность при монтаже металлоконструкций и выполнении длинных швов. Поддерживается проволока диаметром 1.6 и 2.0 мм.


• CAG-A (Воздушно-дуговая строжка): Функция, необходимая для удаления дефектных швов, вырубки корня шва, разделки кромок и очистки поверхностей от металла. Позволяет быстро удалять металл угольным электродом.

Система управления и контроля

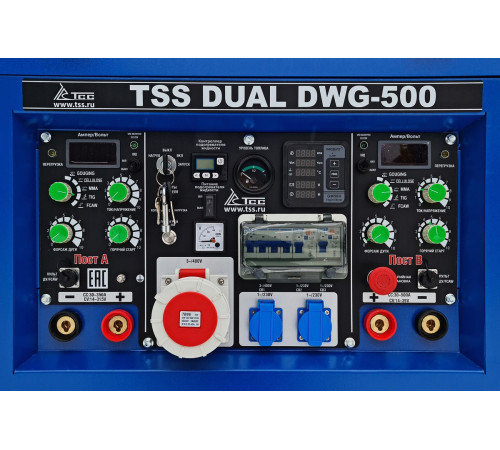

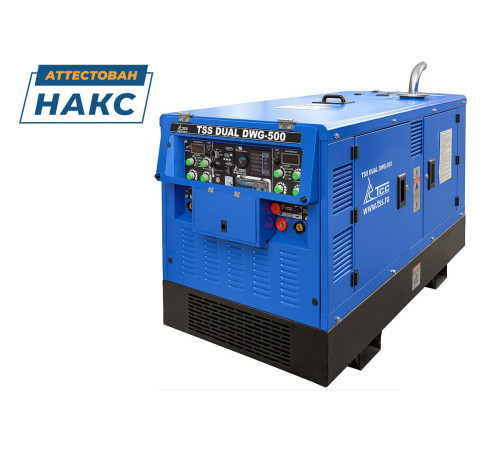

Панель управления централизована и информативна. Она включает:

• Многофункциональный дисплей, отображающий обороты двигателя, давление масла, температуру охлаждающей жидкости, заряд аккумулятора и счетчик моточасов.


• Приборы контроля уровня топлива.


• Отдельные дисплеи и органы регулировки для каждого сварочного поста: переключатели режимов, регуляторы сварочного тока/напряжения, регулируемые параметры Горячего старта (облегчает поджиг дуги) и Форсажа дуги (предотвращает залипание электрода при коротком замыкании).


• Органы управления двигателем: ключ электростарта, контроллер предпускового подогревателя жидкости и масла, тумблер переключения "холостой ход / рабочие обороты", кнопка аварийной остановки.

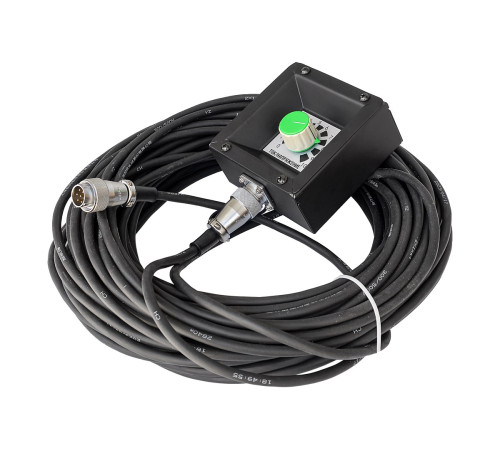

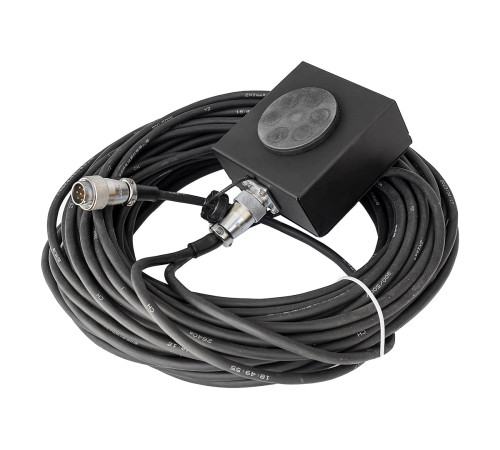

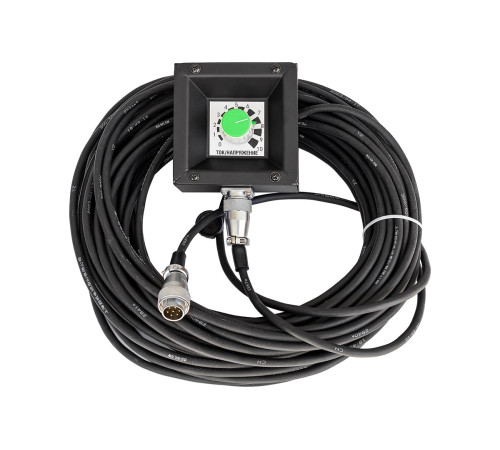

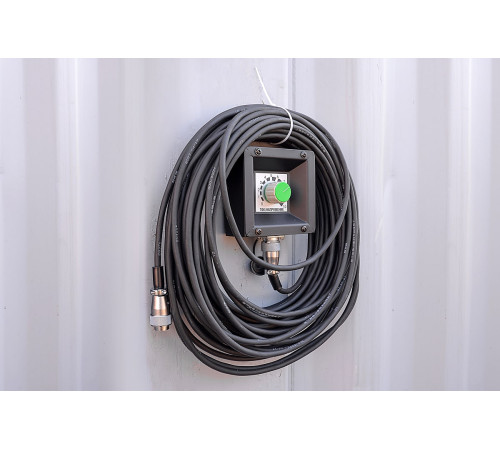

• Разъемы для подключения пультов дистанционного управления (ПДУ), которые входят в комплект. Они позволяют сварщику регулировать ток на расстоянии до 30 метров, не прерывая процесс.


• Выходы для подключения потребителей: одна трехфазная розетка 400В/50.5А и две однофазные розетки 230В (на 16А и 32А).


• Главный автомат защиты сети.

Преимущества для пользователя

1. Максимальная производительность: Два независимых поста с суммарным током 500А позволяют удвоить скорость выполнения сварочных работ на объекте.


2. Полная автономность: Мощный дизельный двигатель и большой топливный бак обеспечивают длительную работу в полевых условиях без доступа к инфраструктуре.


3. Универсальность: Поддержка всех основных сварочных процессов (MMA, TIG, FCAW, строжка) делает агрегат единственным необходимым оборудованием для сложных задач.


4. Надежность и всепогодность: Двигатель с жидкостным охлаждением, защитный кожух, рамная конструкция и предпусковые подогреватели (охлаждающей жидкости и масла) обеспечивают стабильную работу в широком диапазоне температур и в тяжелых условиях.


5. Удобство и безопасность: Централизованная панель контроля, дистанционные пульты, функция VRD и низкий уровень шума (83 дБ на расстоянии 7 метров) создают комфортные и безопасные условия для оператора.


6. Двойное назначение: Возможность одновременно вести сварку и питать мощное электрооборудование (бетономешалки, лебедки, освещение) оптимизирует рабочий процесс на площадке.

Технические характеристики в разрезе применения

• Для сварочных работ: Сварочный ток регулируется в диапазоне 30-500 А. При одновременной работе двух постов рекомендуется режим 250А на каждом (с ПВ 100%). При работе одним постом доступен максимальный ток 350А (пост А) или 500А (пост В) с ПВ 60%.


• Для энергоснабжения: Номинальная мощность генератора 22 кВт, максимальная — 25 кВт. При одновременной сварке двумя постами на 250А, оставшаяся свободная мощность для сторонних потребителей составляет 7 кВт, что достаточно для питания большинства инструментов.

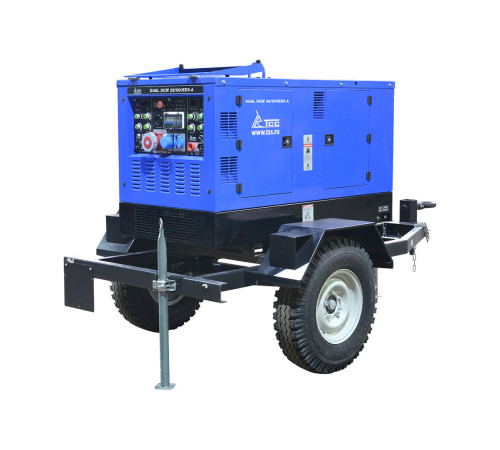

• Для транспортировки и размещения: Габариты агрегата (1680x820x1010 мм) и вес 750 кг (850 кг брутто) предполагают его перемещение на прицепе или грузовом транспорте. Упаковка в фанерный ящик обеспечивает защиту при перевозке.

Комплектация

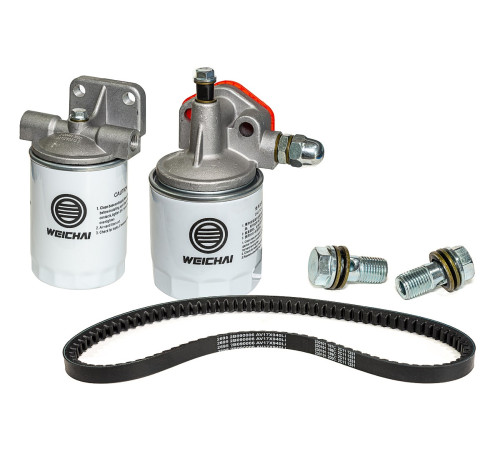

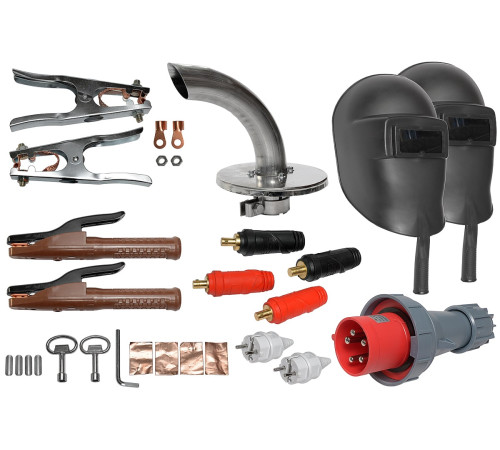

Базовая комплектация включает все необходимое для начала работы: два держателя электрода на 500-800А, две заземляющие клеммы, кабельные штекеры, комплект сетевых вилок, два дистанционных пульта ДУ для MMA-сварки, а также набор запасных фильтров (масляный, топливный, воздушный) и ремень вентилятора.

Таким образом, двухпостовой дизельный сварочный генератор TSS DUAL DWG-500 — это профессиональное, надежное и высокопроизводительное решение для промышленных, строительных и монтажных организаций, чья деятельность требует автономного энергоснабжения и интенсивных сварочных работ силами нескольких специалистов.
