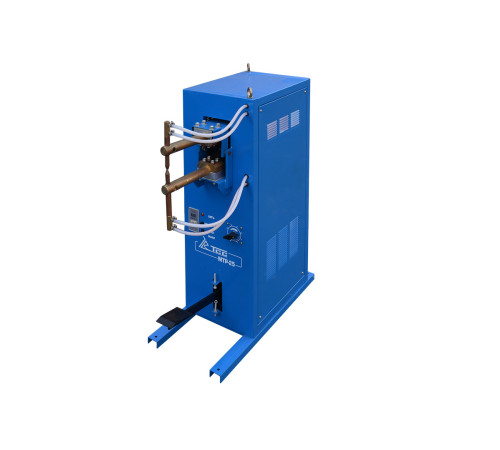

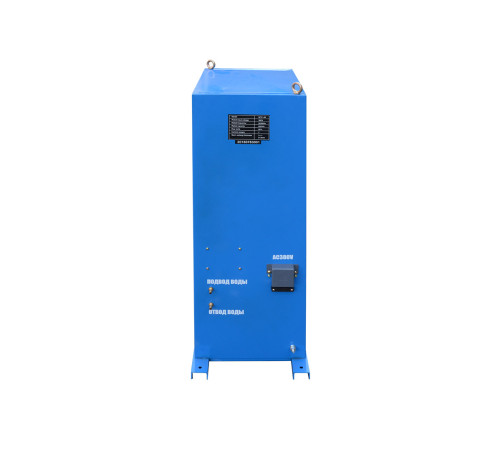

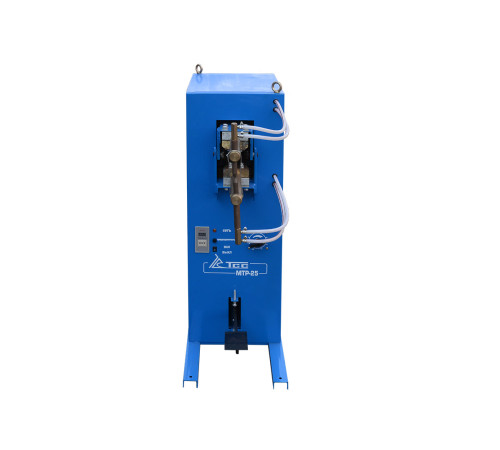

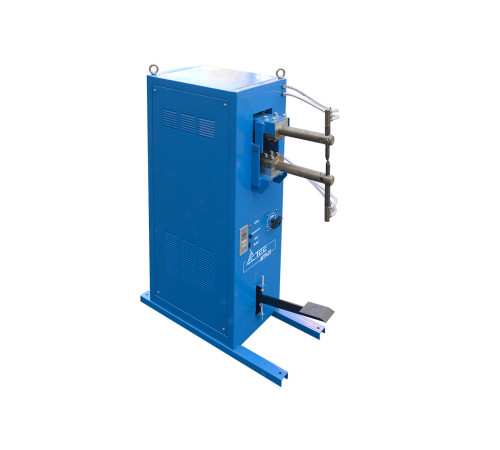

Машина контактной точечной сварки ТСС МТР-25: надежный аппарат для прочных соединений

Машина контактной точечной сварки ТСС МТР-25: полное описание, технические характеристики и сфера применения

Машина контактной точечной сварки ТСС МТР-25 — это профессиональное стационарное оборудование для высокопроизводительного и надежного соединения металлических деталей. Данная модель представляет собой аппарат механического (пневматического) типа, предназначенный для выполнения точечной сварки в промышленных и ремонтных условиях. Ее ключевая особенность — оптимальное сочетание мощности, управляемости и надежности для решения широкого круга задач.

Принцип работы и сущность контактной точечной сварки

Контактная точечная сварка — это процесс соединения двух или более металлических заготовок в одной или нескольких точках путем их одновременного нагрева и пластической деформации. Аппарат ТСС МТР-25 реализует этот процесс следующим образом:

1. Детали плотно сжимаются между двумя медными электродами под значительным усилием.


2. Через место контакта заготовок пропускается мощный кратковременный импульс электрического тока (номинальный первичный ток аппарата — 66 А).


3. Металл в зоне контакта мгновенно нагревается до температуры плавления, образуя общую жидкую сердцевину.


4. Под давлением электродов расплавленный металл уплотняется, кристаллизуется и формирует прочное литое соединение — сварочное ядро.

Этот метод не требует присадочных материалов, флюсов или защитных газов, что делает процесс чистым и экономичным.

Ключевые преимущества технологии, реализуемой аппаратом ТСС МТР-25:

• Высокая производительность: Цикл сварки одной точки занимает доли секунды (время сварки регулируется от 0.1 до 9.99 сек), что позволяет автоматизировать процесс и создавать высокоскоростные поточные линии.


• Экономичность: Низкие энергозатраты по сравнению с дуговыми методами сварки и отсутствие расходных материалов (кроме электродов) снижают себестоимость соединения.


• Надежность и качество шва: Соединение получается прочным и стабильным. Качество в большой степени определяется правильно выбранными параметрами (сила тока, время, давление), которые легко контролировать.


• Экологичность: Отсутствие брызг расплавленного металла, дыма, излучения и вредных газов делает процесс безопасным для окружающей среды и оператора.


• Простота в освоении: Для получения качественных сварных точек от оператора не требуется высочайшая квалификация, как, например, при аргонодуговой сварке. Достаточно понимать основы настройки аппарата.

Детальный анализ технических характеристик модели ТСС МТР-25

Мощностные и электрические параметры:

• Мощность номинальная: 25 кВА. Это показатель полной мощности, потребляемой аппаратом из сети. Характеризует его способность выполнять работу. Мощности 25 кВА достаточно для сварки широкого диапазона толщин.


• Напряжение сети: 380 В. Аппарат предназначен для подключения к трехфазной промышленной сети, что обеспечивает стабильность работы и равномерную нагрузку на фазы.


• Напряжение холостого хода: 3 В. Низкое безопасное напряжение на электродах при отсутствии сварки, что важно для защиты оператора.


• Количество ступеней регулирования сварочного тока: 7. Позволяет точно подобрать силу сварочного тока под конкретную толщину и тип металла, обеспечивая оптимальный тепловой режим.


• ПВ (Продолжительность включения): 20%. Это важнейший параметр, определяющий режим работы. Он означает, что аппарат может работать под нагрузкой 20% от времени 10-минутного цикла (например, 2 минуты сварки, 8 минут паузы). Такой ПВ характерен для штучного и серийного производства с нормальным темпом работы.


• Класс изоляции: H. Указывает на использование теплостойкой изоляции обмоток трансформатора, способной выдерживать температуры до 180°C. Это повышает надежность и долговечность аппарата при интенсивной работе.

Технологические возможности:

• Толщина свариваемого металла: от 1+1 до 3+3 мм. Аппарат предназначен для сварки двух наложенных друг на друга листов. Таким образом, он эффективно соединяет пары листов общей толщиной от 2 мм (два по 1 мм) до 6 мм (два по 3 мм). Это делает его идеальным для работы с тонколистовым и среднелистовым металлопрокатом.


• Время сварки, сек: 0.1-9,99. Широкий и точно регулируемый диапазон позволяет варить как самые тонкие детали (короткий импульс), так и более толстые (длинный импульс), компенсируя теплоотвод.


• Вылет электродов: 260 мм. Это расстояние от оси корпуса аппарата до оси электродов. Достаточный вылет обеспечивает хорошую доступность к месту сварки и позволяет работать с деталями сложной формы или в ограниченном пространстве.


• Тип привода: Механический (пневматический). Сжатие электродов осуществляется с помощью пневмоцилиндра. Это обеспечивает высокое, стабильное и регулируемое давление сжатия, что критически важно для качества сварной точки. Пневмопривод быстр и надежен.

Система охлаждения и конструкция:

• Охлаждение трансформатора: Воздушное. Трансформатор охлаждается естественной или принудительной конвекцией воздуха.


• Охлаждение электродов: Водяное. Для отвода огромного тепла от медных электродов и предотвращения их перегрева и быстрого износа используется циркуляция воды по специальным каналам. Это обязательная система для стабильной продолжительной работы.


• Радиальный ход электродов. Конструкция позволяет электродам качаться в небольшом диапазоне, обеспечивая их оптимальное прилегание к свариваемым поверхностям даже при небольших неровностях.

Габариты, вес и безопасность:

• Габаритные размеры (ДхШхВ), мм: 1070х320х990. Компактная конструкция для стационарного аппарата такой мощности, что облегчает его размещение в цеху или мастерской.


• Масса, кг: 94 (нетто), 99 (брутто). Солидный вес обеспечивает устойчивость аппарата во время работы, гася вибрации от срабатывания пневмопривода.


• Степень защиты: IP21S.


  • "2" — защита от проникновения твердых предметов диаметром более 12,5 мм (пальцев).


  • "1" — защита от вертикально падающих капель воды.


  • "S" — обозначение специального исполнения для безопасности. Указывает на соответствие стандартам защиты от поражения электрическим током.






• Соответствие стандартам: Аппарат изготовлен согласно строгим нормам EN 60974-1:2012 (безопасность источников сварочного тока), а также техническим регламентам Таможенного союза ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 020/2011 (электромагнитная совместимость). Это гарантирует его безопасную эксплуатацию в промышленных условиях.

Где и для чего используется машина ТСС МТР-25?

Данный аппарат находит применение во всех отраслях, где требуется быстрое, прочное и аккуратное соединение листового металла без сквозного проплавления:

1. Автомобильная промышленность и кузовной ремонт: Сборка и ремонт кузовных панелей, элементов каркаса, креплений. Это одна из основных сфер применения.


2. Металлоконструкции: Изготовление вентиляционных систем (воздуховодов), корпусов приборов, электрошкафов, кожухов, емкостей, где важна герметичность и отсутствие деформаций.


3. Производство мебели: Сварка каркасов металлической офисной, торговой и складской мебели.


4. Сельскохозяйственное машиностроение: Ремонт и изготовление элементов обшивки, кабин, бункеров.


5. Ремонтные мастерские и службы ЖКХ: Для ремонта инвентаря, металлических дверей, ограждений, желобов и других конструкций из листового металла.


6. Производство бытовой техники: Сборка корпусов и внутренних элементов.

Комплектация и гарантия качества

Аппарат поставляется в полной комплектации, готовой к подключению и работе: источник тока (сама сварочная машина), руководство по эксплуатации с подробными настройками и схемами, гарантийный талон. Все изделия проходят двойной контроль: на производстве и перед отгрузкой контроллером ОТК компании-производителя, что минимизирует вероятность наличия дефектов. Гарантийный срок на аппарат составляет 12 месяцев.

Итог

Машина контактной точечной сварки ТСС МТР-25 — это надежный, производительный и безопасный аппарат для промышленного и ремонтного использования. Его технические характеристики, такие как мощность 25 кВА, 7 ступеней регулировки тока, водяное охлаждение электродов и пневматический привод, делают его универсальным инструментом для качественного соединения листового металла толщиной до 3+3 мм. Соответствие международным и национальным стандартам безопасности подтверждает его пригодность для профессиональной эксплуатации.
