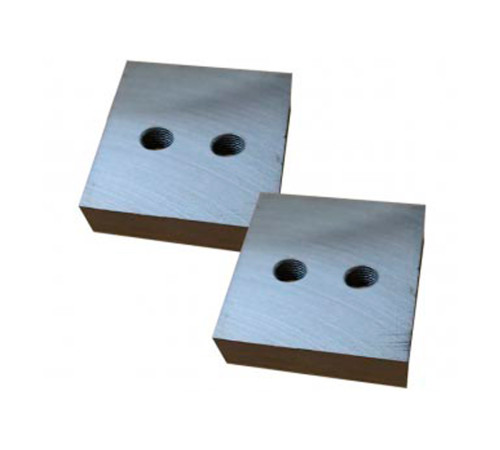

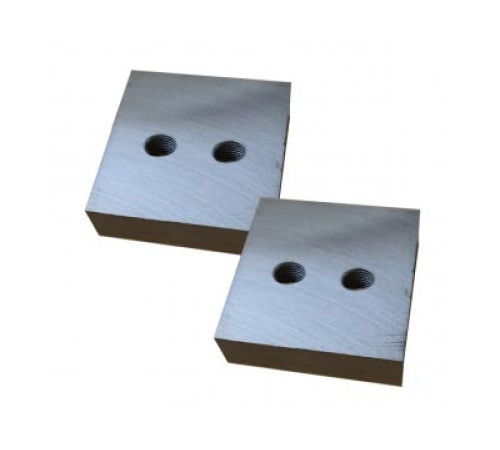

Нож для резки арматуры ТСС GQ 40A, GQ 42A — комплект 2 детали с отверстиями М14

Нож для резчика арматуры ТСС GQ 40A, GQ 42A: полное описание, технические характеристики и сфера применения

Нож для резчика арматуры ТСС моделей GQ 40A и GQ 42A — это ключевой сменный режущий элемент, предназначенный для высокоэффективной и точной работы с металлическим прокатом. Данный инструмент является неотъемлемой частью гидравлических резчиков арматуры указанных моделей, обеспечивая их основную функцию — чистый и быстрый рез стальных прутков, катанки, проволоки и другого сортового металла. По своей сути, это высокопрочный, износостойкий режущий узел, от качества и геометрии которого напрямую зависит производительность всего оборудования, чистота среза и долговечность инструмента в целом.

Конструктивные особенности и комплектация

Как указано в технических данных, нож представляет собой комплект из двух деталей. Это принципиально важный момент. В комплект входят две ответные режущие части (часто условно называемые верхним и нижним ножом или матрицей и пуансоном), которые в сборе образуют полноценный режущий механизм. Такая парная конструкция создает мощное встречное усилие, необходимое для перекусывания металла без его деформации и образования заусенцев.

Материал изготовления и вес

Нож изготовлен из специальной инструментальной стали, прошедшей соответствующую термическую обработку (закалку и отпуск). Это обеспечивает исключительную твердость режущих кромок для сопротивления абразивному износу и высокую прочность тела ножа для восприятия ударных и статических нагрузок без сколов и трещин. Общая масса ножа составляет 2.7 кг (вес брутто — 3 кг), что свидетельствует о его массивности и надежности. Такой вес — это не недостаток, а показатель использования достаточного объема металла для обеспечения необходимого ресурса и устойчивости к нагрузкам.

Габаритные размеры и посадочные параметры

Точные размеры каждой детали ножа (или блока в сборе) — 84х84х26 мм. Эти компактные, но мощные габариты оптимизированы для установки в соответствующий паз резчика арматуры ТСС GQ-40A или GQ-42A. Критически важными для правильного монтажа и работы являются параметры крепления:

• 2 резьбовых отверстия М14 х2,0 на каждой детали ножа. Эти отверстия предназначены для надежного фиксирования ножа в корпусе инструмента с помощью высокопрочных болтов.


• Межцентровое расстояние между этими отверстиями составляет 45 мм. Это строгий посадочный размер, гарантирующий идеальное совпадение с крепежными элементами резчика.


• Дополнительно указано, что эти отверстия расположены на расстоянии 45 мм от нижней и верхней части ножа. Это обеспечивает равномерное распределение clamping force (зажимного усилия) по всей площади ножа, предотвращая его перекосы и люфт в процессе работы.

Габариты упаковки (90х90х55 мм) позволяют безопасно хранить и транспортировать нож, надежно защищая его режущие кромки от случайных повреждений и коррозии.

Предназначение и сфера применения

Основное и единственное назначение данного ножа — установка в гидравлические ручные резчики арматуры ТСС GQ-40A и GQ-42A. Эти инструменты широко используются в различных отраслях, где требуется мобильная, мощная и точная резка металлического проката:

1. Строительство и монтажные работы: Наиболее распространенная сфера. Резка арматурных прутков (диаметром, соответствующим возможностям резчика с установленным ножом), вязальной проволоки, сетки, шпилек, анкеров непосредственно на объекте, при сборке каркасов, вязке арматурных сеток и т.д.


2. Производство металлоконструкций: Поточная или штучная резка катанки, прутка, тонколистового металла при изготовлении различных изделий.


3. Коммунальное хозяйство: Работы по ремонту и обслуживанию сетей, где требуется перерезать металлические элементы.


4. Монтаж вентиляционных систем и других инженерных сетей: Резка подвесов, шпилек, крепежа.


5. Сварочные и слесарные работы: В любой мастерской, где необходим быстрый и чистый рез металла без применения углошлифовальных машин (болгарок), искры и абразивной пыли.

Ключевые преимущества использования именно этого ножа

• Высокая совместимость: Специально разработан для моделей ТСС GQ-40A и GQ-42A, что гарантирует идеальную посадку и максимальную эффективность работы инструмента.


• Чистый рез без заусенцев: Правильная геометрия режущих кромок обеспечивает ровный срез, не требующий последующей обработки.


• Долговечность и износостойкость: Изготовлен из качественной инструментальной стали, что значительно увеличивает межремонтный период и снижает стоимость эксплуатации резчика.


• Надежность крепления: Продуманная система крепления на два болта М14 с четкой геометрией предотвращает самопроизвольное ослабление или поломку ножа под нагрузкой.


• Ремонтопригодность инструмента: Возможность замены изношенного режущего узла (ножа) позволяет восстановить работоспособность дорогостоящего резчика, а не менять его целиком.

Технические характеристики (сводно):

• Артикул: 490449


• Модели резчиков: ТСС GQ-40A, ТСС GQ-42A


• Конструкция: Комплект из двух деталей (верхняя и нижняя)


• Материал: Инструментальная сталь


• Вес: 2.7 кг (масса ножа), 3 кг (брутто)


• Габариты детали/блока: 84 х 84 х 26 мм


• Крепление: 2 резьбовых отверстия М14 с шагом резьбы 2.0 мм


• Межцентровое расстояние отверстий: 45 мм


• Расположение отверстий: 45 мм от верхнего и нижнего края


• Размеры упаковки: 90 х 90 х 55 мм

Таким образом, нож для резчика арматуры ТСС GQ 40A, GQ 42A — это не просто расходный материал, а высокотехнологичный, точно рассчитанный режущий узел, который трансформирует усилие гидравлического инструмента в четкое и мощное режущее действие. Его корректный подбор по модели оборудования, соблюдение правил установки и эксплуатации являются залогом безопасной, производительной и долговечной работы всего инструментального комплекса.
