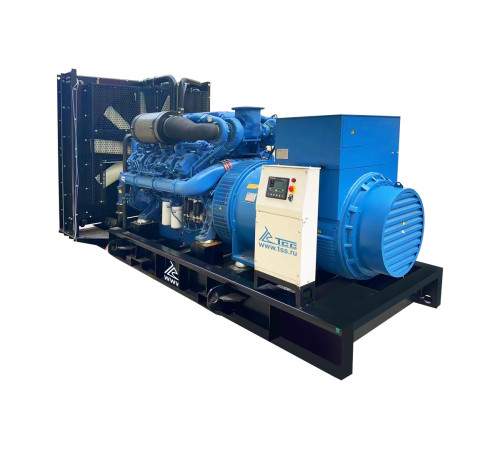

Дизельный генератор ТСС АД-1000С-Т400-1РМ26: 1000 кВт, 3-фазный, с АВР

Дизельный генератор ТСС АД-1000С-Т400-1РМ26: полное описание, технические характеристики и сферы применения

Дизельный генератор ТСС АД-1000С-Т400-1РМ26 — это мощная, автономная электростанция промышленного класса, предназначенная для обеспечения бесперебойного и основного электроснабжения объектов, требующих высокой энергонадежности. Модель входит в профессиональную серию TSS Prof и сочетает в себе проверенные компоненты мировых брендов, надежную конструкцию и значительную выходную мощность.

Ключевое назначение и сферы использования

Данная установка является решением для объектов, где перебои в электроснабжении недопустимы или где отсутствует централизованная сеть. Его основное предназначение — генерация трехфазного переменного тока промышленного напряжения 400 Вольт (с возможностью получения фазного напряжения 230 В).

Основные области применения:

• Промышленные предприятия: Обеспечение работы цехов, производственных линий, станков с ЧПУ в качестве основного или резервного источника питания.


• Строительные площадки: Электроснабжение мощного оборудования (башенные краны, бетонные узлы, сварочные посты, компрессоры) на объектах, где нет подключения к сетям.


• Горнодобывающая и нефтегазовая отрасли: Питание буровых установок, вспомогательного оборудования на месторождениях.


• Крупные коммерческие объекты: Резервное или основное электроснабжение торговых центров, бизнес-центров, гостиниц, складских терминалов.


• Инфраструктурные объекты: Обеспечение работы насосных станций, очистных сооружений, котельных.


• Сельское хозяйство: Электроснабжение крупных животноводческих комплексов, зернохранилищ, систем орошения.


• Событийные мероприятия: Организация энергоснабжения крупных фестивалей, концертных площадок под открытым небом.

Детальный разбор технических характеристик и компонентов

1. Сердце установки: Двигатель

• Производитель и модель: Yuchai YCTD40TA1680-G30. Yuchai — один из мировых лидеров в производстве дизельных двигателей, известный своей надежностью, ремонтопригодностью и доступностью запчастей.


• Вид топлива: Дизель. Дизельные двигатели экономичнее бензиновых аналогов при больших мощностях, обладают большим моторесурсом и лучше приспособлены для длительной непрерывной работы под нагрузкой.


• Экологический класс: Указан как «без экологического класса». Это характерно для многих промышленных установок большой мощности, ориентированных на работу в соответствующих условиях (строительные площадки, удаленные объекты).

2. Источник тока: Генераторная часть (альтернатор)

• Модель: Evotec TCU428E (EVO428E04, 1000 кВт SAE 0/18). Evotec — известный производитель качественных альтернаторов. Исполнение с бесщеточной системой возбуждения и автоматическим регулятором напряжения (AVR) обеспечивает стабильное выходное напряжение даже при изменении нагрузки.


• Коэффициент мощности: 0.8. Стандартный показатель для промышленных нагрузок. Он учитывает реактивную мощность, потребляемую электродвигателями, трансформаторами и другим индуктивным оборудованием.

3. Электрические параметры и мощность

• Номинальная мощность: 1000 кВт (1250 кВА). Это мощность, которую генератор может выдавать непрерывно в течение неограниченного времени при переменной нагрузке (в рамках допустимого) при стандартных условиях. Основной расчетный параметр для подбора нагрузки.


• Максимальная (резервная) мощность: 1100 кВт (1375 кВА). Мощность, которую установка может выдавать кратковременно (обычно не более 1 часа в течение 12 часов работы). Используется для покрытия пиковых нагрузок, пусковых токов мощных электродвигателей.


• Напряжение: 400/230 В. Трехфазное напряжение 400 В между фазами (линейное) и 230 В между фазой и нулем. Соответствует стандартам промышленных сетей.


• Номинальный ток: 1804 А. Максимальный допустимый ток нагрузки при номинальной мощности.


• Количество фаз: 3 (три). Для питания трехфазного оборудования.


• Частота: 50 Гц. Стандартная частота для России и стран СНГ.


• Напряжение бортового электрооборудования: 24 В. Используется для системы запуска, управления и контроля. Установлены два аккумулятора 200 Ач/12 В, соединенные последовательно, что обеспечивает надежный пуск даже в холодных условиях.

4. Система управления и контроля

• Контроллер: Lovato RGK800. Современный цифровой контроллер, который является мозгом установки. Он отображает все ключевые параметры работы (напряжение, ток, частоту, обороты, температуру, давление масла, уровень топлива, моточасы), регистрирует неисправности и обеспечивает защиту двигателя и генератора от аварийных режимов (перегрузка, низкое давление масла, перегрев).


• Степень автоматизации: 1 (ручной запуск). Запуск и остановка генератора производятся оператором вручную с панели управления. Это базовый уровень, подразумевающий постоянное присутствие персонала.


• Щит управления (ЩУ): В комплектацию входит ЩУ с цифровой панелью, на которой и установлен контроллер Lovato RGK800.


• Функция "сухой" контакт: Позволяет интегрировать генератор в внешние системы диспетчеризации или сигнализации (например, передача сигнала о запуске, аварии на пульт охраны).

5. Экономичность и эксплуатационные расходы

• Расход топлива:


  • При 50% нагрузки (500 кВт): 131.9 л/ч


  • При 75% нагрузки (750 кВт): 192.1 л/ч


  • При 100% нагрузки (1000 кВт): 259.1 л/ч
    Эти цифры критически важны для расчета стоимости эксплуатации и планирования запасов топлива. Расход указан для дизельного топлива стандартного качества.






• Топливный сепаратор: Присутствует. Обеспечивает тонкую очистку топлива от воды и механических примесей, что значительно продлевает ресурс топливной аппаратуры двигателя (ТНВД, форсунок) и повышает надежность.

6. Конструктивные особенности и комплектация

• Исполнение: Открытое (рама). Генератор поставляется на жесткой металлической раме без кожуха. Такое исполнение предполагает установку в специально подготовленном помещении (генераторной) с шумоизоляцией, вентиляцией и отводом выхлопных газов, либо под навесом.


• Система охлаждения: Жидкостная, с объемом 312 литров. Обеспечивает эффективный отвод тепла при длительной работе.


• Глушитель: Промышленный. Значительно снижает уровень шума выхлопа, что является обязательным требованием для эксплуатации вблизи людей или в населенных пунктах.


• Габаритные размеры (ДxШxВ): 4600x2260x2530 мм. Значительные размеры требуют тщательного планирования места установки, обеспечения подъездных путей для монтажа и доставки.


• Масса: 9600 кг (масса нетто), 9700 кг (брутто). Для перемещения и установки необходим кран или другая подъемная техника соответствующей грузоподъемности.


• Комплектация: Помимо основного агрегата, включает глушитель, АКБ, ЩУ с цифровой панелью, заправку маслом и охлаждающей жидкостью (ОЖ), зарядное устройство (ЗУ) для АКБ. Это позволяет подготовить генератор к первому пуску сразу после установки.

7. Надежность и гарантия

• Гарантия: 36 месяцев или 2000 моточасов (в зависимости от того, что наступит раньше). Такой продолжительный гарантийный срок свидетельствует о высокой уверенности производителя в надежности ключевых компонентов (двигателя и альтернатора).

Артикул: 045783 — уникальный идентификатор модели для заказа и поиска запчастей.

Итог:
Дизельный генератор ТСС АД-1000С-Т400-1РМ26 — это не просто источник тока, а комплексное промышленное решение. Его выбор оправдан там, где необходима высокая мощность (до 1000 кВт непрерывно), надежность на базе компонентов Yuchai и Evotec, возможность работы в тяжелых условиях и простая, но эффективная система управления Lovato. Модель предназначена для профессиональной эксплуатации силами квалифицированного персонала, требует грамотного проектирования системы установки (фундамент, топливная емкость, вентиляция) и регулярного технического обслуживания в соответствии с регламентом.
