Горелка сварочная TIG WP-17 с газовым охлаждением (2-pin, 4м) — надежный инструмент для точной сварки

Горелка сварочная TIG с газовым охлаждением WP-17 (2-pin, 4м)

Горелка TIG WP-17 представляет собой профессиональный инструмент для аргонодуговой сварки (TIG-сварки) с использованием вольфрамового электрода в среде защитного газа. Это ключевой элемент сварочного оборудования, непосредственно отвечающий за формирование сварочной дуги и подачу защитного газа в зону сварки. Конструкция WP-17 относится к классическому и широко распространенному семейству горелок с газовым (воздушным) охлаждением, что определяет ее сферу применения и эксплуатационные характеристики.

Конструктивные особенности и принцип работы

Горелка WP-17 является неотъемлемой частью сварочного аппарата TIG. Ее основная задача — надежно фиксировать неплавящийся вольфрамовый электрод, подводить к нему сварочный ток и обеспечивать равномерную подачу инертного газа (аргона, гелия или их смеси) для защиты расплавленного металла и зоны дуги от контакта с атмосферным воздухом. Это предотвращает окисление и азотирование шва, обеспечивая его высокое качество, чистоту и прочность.

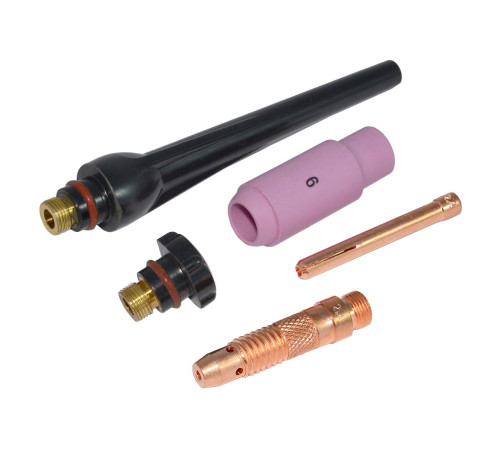

Конструктивно горелка состоит из нескольких основных узлов:

1. Корпус (рукоятка): Изготовлен из термостойкого и электроизоляционного материала, обеспечивающего безопасный и удобный захват даже при длительной работе.


2. Цанговый патрон и цанги: Система для жесткой фиксации вольфрамовых электродов различного диаметра. Цанга подбирается точно под диаметр электрода (например, 1.6 мм, 2.4 мм и т.д.).


3. Сопло (керамическое, реже металлическое): Формирует газовую струю, направляя защитный газ точно в зону сварки. Стандартные керамические сопла имеют разный диаметр (например, №5, №6, №7), что позволяет регулировать ширину газовой защиты в зависимости от задачи.

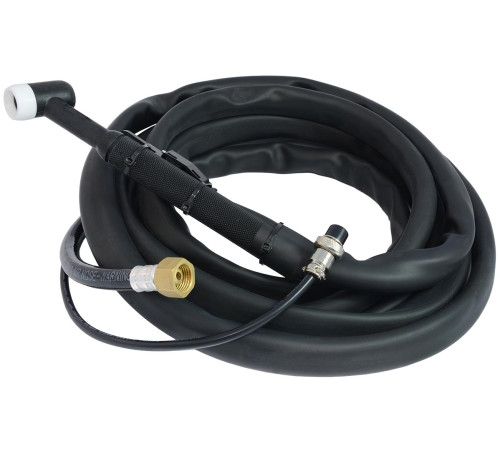

4. Кабельный пакет: Интегрированный в общую оплетку шланг для подачи газа, силовой кабель для проведения сварочного тока и управляющие провода.


5. Силовой разъем (2-pin): Предназначен для быстрого и надежного подключения горелки к сварочному аппарату TIG. Конфигурация 2-pin указывает на наличие двух основных контактов для силовой цепи. Важно: данная горелка не имеет встроенной кнопки дистанционного управления на самом факеле. Управление процессом (инициирование дуги, газовый продув) в этом случае осуществляется, как правило, с помощью педали или выносной кнопки, подключаемых отдельно к аппарату, либо путем касания электродом изделия (метод lift-arc). Это классическая и надежная схема.


6. Газовый штуцер: Для подключения шланга от редуктора на газовом баллоне.

Система охлаждения: газовое (воздушное) охлаждение

Ключевая характеристика модели WP-17 — газовое охлаждение. Это означает, что отвод тепла, выделяющегося в горелке во время сварки, происходит исключительно за счет потока защитного газа и естественной конвекции воздуха вокруг корпуса. Такая система проще, легче и не требует дополнительного оборудования в виде помпы и радиатора с жидкостью.

Номинальный ток: 150 А
Параметр номинальный ток 150 А является определяющим для данной модели. Он указывает максимальный продолжительный сварочный ток, при котором горелка может работать без перегрева в стандартном цикле (например, ПВ 60% — 6 минут работы из 10). Это оптимальный показатель для широкого спектра работ. Горелка с газовым охлаждением и таким номинальным током рассчитана на средние нагрузки.

Где и для чего применяется горелка TIG WP-17?

Область применения напрямую вытекает из ее характеристик — 150 А и газовое охлаждение.

1. Сварка нержавеющих сталей: Один из самых востребованных видов работ в мастерских, автосервисах (ремонт выхлопных систем, элементов кузова), при изготовлении и ремонте оборудования для пищевой промышленности, элементов дизайна.


2. Сварка черных металлов (сталь): Производство и ремонт металлоконструкций, рам, ворот, ограждений, где требуется аккуратный и качественный шов.


3. Сварка цветных металлов:


   • Алюминий и его сплавы: При использовании аппаратов TIG переменного тока (AC TIG) горелка WP-17 отлично подходит для сварки алюминия толщиной до 4-5 мм (с подготовкой кромок). Это работы по ремонту радиаторов, алюминиевых корпусов, лодок, декоративных элементов.


   • Медь, латунь, бронза: Для художественной ковки, ремонта теплообменников, изготовления сувенирной продукции.






4. Монтажные и ремонтные работы: Благодаря относительно компактной рукоятке и гибкости, горелка удобна для работ в условиях ограниченного пространства, где использование более громоздких водяных горелок затруднено.


5. Любительское и полупрофессиональное использование: Идеальный выбор для домашней мастерской, гаража, небольшого производственного участка или учебного центра. Она покрывает 90% потребностей сварщика-универсала, работающего с металлами малой и средней толщины.

Что НЕ является задачей для WP-17?
Данная горелка не предназначена для продолжительной работы на предельно высоких токах (свыше 180-200 А) и для автоматизированной сварки. Для таких задач, как сварка толстостенного алюминия (от 6-8 мм и выше) или длительная непрерывная работа на токах близких к 200 А, требуются горелки с водяным охлаждением (например, серии WP-20, WP-25), где циркулирующая жидкость эффективно отводит избыточное тепло.

Детализация технических параметров

• Артикул: 073667 — уникальный идентификатор модели в каталоге производителя или поставщика, необходим для точного заказа и поиска совместимых комплектующих (сопел, цанг, колпачков).


• Длина (мм): 4400 (4 метра). Стандартная и наиболее востребованная длина кабельного пакета. Четырех метров достаточно для комфортной работы вокруг сварочного поста или стационарного объекта без частого перемещения самого аппарата. Это обеспечивает хорошую маневренность.


• Кабель: Разъем управления 2-pin. Как уже отмечалось, это силовой разъем. Отсутствие дополнительных пинов для кнопки на горелке делает ее конструкцию надежнее и снижает вероятность поломок. Управление переносится на внешние устройства.


• Масса, кг: 3.6 (Вес брутто (кг): 4). Вес самой горелки (3.6 кг) является комфортным для длительного удержания в руке. Брутто-вес (4 кг) включает в себя вес упаковки. Низкий вес — преимущество газоохлаждаемых моделей.


• Габаритные размеры упаковки (Д;Ш;В; мм): 440х440х120. Компактная упаковка, удобная для транспортировки и хранения.

Комплектация и совместимость

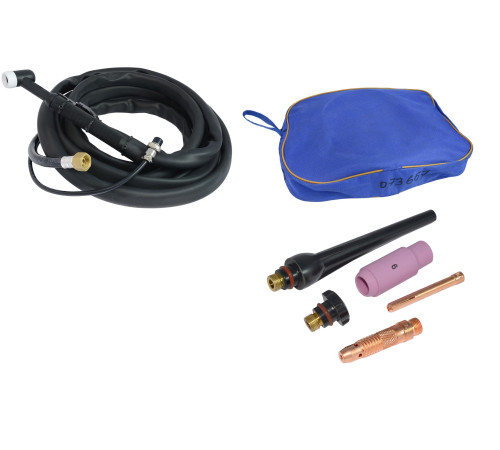

Стандартная горелка WP-17 обычно поставляется в базовой комплектации: корпус с кабельным пакетом и разъемом, стандартное керамическое сопло (чаще всего №6 или №7), цанга и цанговый патрон под один распространенный размер электрода (например, 2.4 мм), задняя крышка. Для полноценной работы необходимо отдельно приобрести:

• Вольфрамовые электроды нужного диаметра и типа (например, WL-20 для стали, WC-20 для алюминия).


• Цанги и сопла других размеров под конкретные задачи.


• Газовый шланг с соответствующими штуцерами.


• Баллон с аргоном и редуктор.

Горелка совместима со всеми аппаратами TIG (DC/AC TIG), на которых установлен соответствующий разъем (2-pin) или к которым можно подключиться через переходник. Это делает ее универсальным инструментом.

Преимущества модели WP-17

• Надежность и простота: Минимум сложных элементов. Нет риска протечек охлаждающей жидкости.


• Мобильность: Не требует подключения к системе водяного охлаждения. Готовность к работе наступает сразу после подключения к аппарату и баллону.


• Универсальность: Покрывает огромный диапазон сварочных работ по различным металлам.


• Ремонтопригодность и доступность расходников: Конструкция разборная, все изнашиваемые элементы (сопла, цанги, колпачки) являются стандартными и широко доступными.


• Оптимальное соотношение мощности и веса: Позволяет варить достаточно толстые металлы, оставаясь при этом легкой и удобной.

Резюме

Сварочная горелка TIG с газовым охлаждением WP-17 (2-pin, 4м) — это проверенный, надежный и универсальный инструмент для аргонодуговой сварки. С номинальным током 150 А и длиной кабеля 4 метра она идеально подходит для периодических и постоянных работ средней интенсивности в условиях мастерской, гаража, производства или на монтажной площадке. Ее применения достаточно для сварки нержавеющей и углеродистой стали, алюминия, меди и их сплавов в диапазоне толщин от десятых долей миллиметра до 4-5 мм. Простота конструкции, отсутствие необходимости в обслуживании системы жидкостного охлаждения и доступность комплектующих делают WP-17 одним из самых рациональных выборов как для начинающих сварщиков, осваивающих TIG-технологию, так и для опытных профессионалов, ценящих надежность в повседневных задачах.
