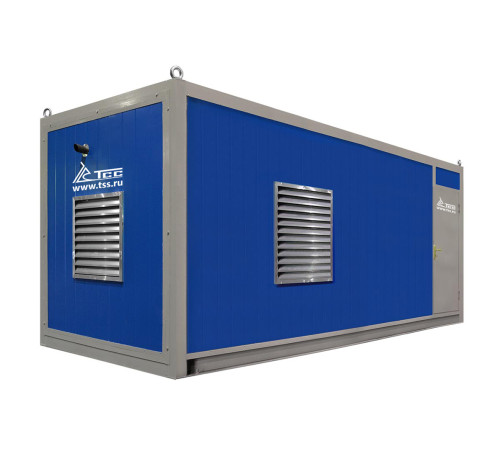

Высоковольтный дизельный генератор ТСС АД-700С в контейнере 6300 В

Высоковольтный дизельный генератор ТСС АД-700С-Т6300-1РНМ9 в контейнере представляет собой автономную, полностью укомплектованную электростанцию промышленного класса, предназначенную для генерации трёхфазного электрического тока с выходным напряжением 6300 Вольт. Это мощный, надёжный и защищённый энергетический комплекс, основное назначение которого — основное, резервное или аварийное электроснабжение критически важных объектов, требующих высокого напряжения.

Ключевые характеристики и технические детали:

1. Мощность и производительность:

• Номинальная мощность: 700 кВт (875 кВА).


• Максимальная (пиковая) мощность: 770 кВт (963 кВА). Этот запас мощности позволяет установке уверенно выдерживать пусковые токи от подключенного оборудования.


• Напряжение: 6300 В (6.3 кВ). Это высоковольтное напряжение стандартно для питания мощных промышленных потребителей, что позволяет подключать генератор напрямую к распределительным сетям объекта, минуя необходимость в громоздких и дорогостоящих понижающих трансформаторов большой мощности на стороне генерации.


• Номинальный ток: 80 А.


• Количество фаз и частота: Трёхфазный ток, стандартная для России и СНГ частота 50 Гц.


• Коэффициент мощности: Составляет 0.8, что является стандартным показателем для подобного силового оборудования.

2. Сердце установки — двигатель и генератор:

• Двигатель: Используется дизельный двигатель Baudouin 12M26G1000/5 французского производства. Baudouin — мировой лидер в производстве судовых и промышленных дизелей, известный выдающейся надёжностью, топливной экономичностью и долговечностью.


• Ресурс до капитального ремонта: Составляет 32 000 моточасов. Эта величина свидетельствует о высочайшем конструктивном запасе прочности и рассчитана на многолетнюю интенсивную эксплуатацию.


• Генератор (альтернатор): Применён высоковольтный синхронный генератор TSS-SA-700(E) SAE 0/18 (6,3 kV). Он специально разработан для работы в составе электростанций и обеспечивает стабильное выходное напряжение и частоту даже при изменяющейся нагрузке.


• Экологический класс: Stage II (соответствует Tier 2). Это означает, что двигатель соответствует строгим международным нормам по выбросам вредных веществ в атмосферу.

3. Конструктивное исполнение — всепогодный контейнер:
Ключевая особенность модели «АД-700С» — исполнение в заводском всепогодном контейнере (капоте). Это не просто кожух, а полноценное помещение.

• Габариты (ДхШхВ): 8000х2700х2965 мм. Контейнер обеспечивает компактное размещение всего агрегата.


• Назначение контейнера: Он обеспечивает максимальную защиту всех компонентов от любых атмосферных воздействий (дождь, снег, солнце, пыль), значительно снижает уровень шума работающей установки и облегчает транспортировку и монтаж. Генератор готов к работе после установки на подготовленную площадку и подключения к нагрузке и топливной магистрали.

4. Система топливоподачи и автономность:

• Встроенный топливный бак: Объёмом 1100 литров.


• Автономная работа: При 75% нагрузке (около 525 кВт) генератор способен работать более 7.4 часов без дозаправки. Это критически важный параметр для расчёта логистики топлива при длительных отключениях сетевого электричества.


• Расход топлива: Составляет 101.8 л/ч при 50% нагрузки, 147.2 л/ч при 75% и 196.8 л/ч при 100% нагрузке. Показатели демонстрируют высокую эффективность силового агрегата.


• Топливный сепаратор: Наличие сепаратора (очистителя топлива) — обязательная опция для профессиональной эксплуатации. Он обеспечивает тонкую очистку дизельного топлива от воды и механических примесей, dramatically повышая надёжность и срок службы топливной аппаратуры двигателя.

5. Системы управления, контроля и комплектация:

• Степень автоматизации: 1-я степень (ручной запуск). Запуск, остановка и управление основными параметрами осуществляются оператором вручную с панели управления. Это классическое решение для постоянно обслуживаемых стационарных объектов.


• Контроллер и щит управления: Установлен щит управления (ЩУ) с цифровой панелью на базе контроллера Lovato RGK800. Панель отображает все ключевые параметры работы: напряжение, ток, частоту, обороты двигателя, уровень топлива, температуру охлаждающей жидкости, давление масла. Контроллер обеспечивает защиту агрегата от аварийных ситуаций (падение давления масла, перегрев, перегрузка по току и т.д.).


• Полная заводская комплектация: Агрегат поставляется готовым к работе, включая промышленный глушитель, аккумуляторные батареи (24 В для стартера), станцию для заправки маслом и охлаждающей жидкостью. Объём системы охлаждения двигателя составляет 221 литр.

6. Уровень шума и масса:

• Уровень звукового давления: 102 дБ на расстоянии 7 метров. Для высоковольтного генератора такой мощности, размещённого в контейнере, это стандартный показатель. Для установки вблизи жилой зоны потребуется дополнительный шумопоглощающий кожух или строительство шумоизолирующего помещения.


• Масса: Чистая масса — 13244 кг, брутто — 13254 кг. Вес подчёркивает солидность конструкции и использование долговечных материалов.

Сфера применения высоковольтного дизельного генератора ТСС АД-700С-Т6300-1РНМ9:

Область использования обусловлена его высокой мощностью, выходным напряжением 6.3 кВ и всепогодным исполнением. Он применяется там, где требуется надёжное и мощное электроснабжение:

• Промышленные предприятия: Обеспечение резервного или основного питания цехов, производственных линий, насосных станций, компрессорных установок.


• Горнодобывающая и нефтегазовая отрасли: Электроснабжение удалённых промыслов, буровых установок, полевых баз, где нет централизованных сетей.


• Строительство крупных объектов: Временное основное электроснабжение стройплощадок, бетонных узлов, карьеров.


• Энергетика и инфраструктура: Резервное питание для котельных, насосных станций водоснабжения и водоотведения, очистных сооружений.


• Сельское хозяйство: Электроснабжение крупных животноводческих комплексов, зернохранилищ, перерабатывающих цехов.


• Объекты связи и телекоммуникаций: Обеспечение бесперебойной работы дата-центров, крупных узлов связи, вышек сотовой связи с высоким энергопотреблением.


• Муниципальные учреждения: Резервные источники питания для больниц, административных центров, аварийных служб.

Серия TSS Premium указывает на принадлежность к флагманской линейке производителя, где используются лучшие комплектующие, усиленное внимание к качеству сборки и расширенный контроль на всех этапах производства. Высоковольтный дизельный генератор ТСС АД-700С-Т6300-1РНМ9 в контейнере — это законченное, надёжное и эффективное решение для ответственных задач бесперебойного электроснабжения высоковольтных потребителей в любых климатических и эксплуатационных условиях.
