Высоковольтный дизельный генератор ТСС АД-900С-Т10500-1РНМ9 в контейнере: надежное электроснабжение 10.5 кВ

Высоковольтный дизельный генератор ТСС АД-900С-Т10500-1РНМ9 в контейнере — это автономная дизельная электростанция промышленного класса, предназначенная для бесперебойного снабжения объектов высоким напряжением 10.5 кВ. Установка представляет собой полностью готовое к эксплуатации решение, где силовой агрегат, генератор, система управления и все вспомогательные системы интегрированы в защитный всепогодный контейнер. Это обеспечивает максимальную сохранность оборудования, простоту транспортировки и монтажа на любой подготовленной площадке.

Ключевые характеристики и их практическое значение:

1. Мощность и электрические параметры:

• Номинальная/Максимальная мощность: 900 кВт / 990 кВт (1125 кВА / 1237.5 кВА). Данный запас мощности (обычно 10%) позволяет генератору уверенно выдерживать кратковременные пиковые нагрузки, что критически важно при запуске электродвигателей или другого оборудования с высокими пусковыми токами.


• Выходное напряжение: 10500 В (10.5 кВ). Это высокое напряжение класса 6-10 кВ. Такие генераторы не предназначены для непосредственного питания низковольтных сетей 380/220В. Они используются для интеграции в высоковольтные распределительные сети объектов, что минимизирует потери при передаче электроэнергии на большие расстояния по территории предприятия.


• Номинальный ток: 62 А. При таком высоком напряжении относительно невысокий ток позволяет использовать кабели меньшего сечения, что снижает стоимость кабельной инфраструктуры.


• Количество фаз и частота: 3 фазы, 50 Гц. Соответствует российским и европейским промышленным стандартам.


• Коэффициент мощности: 0.8. Стандартное значение для промышленных дизельных генераторов, учитываемое при подборе сопутствующего оборудования.

2. Сердце установки: Двигатель и Генератор

• Двигатель: Baudouin 12M33G1250/5. Baudouin — это французский производитель с мировым именем, известный надежными и экономичными двигателями для морской и стационарной энергетики. Модель 12M33 указывает на 12-цилиндровую V-образную конфигурацию, обеспечивающую высокую мощность, плавность хода и отличный баланс.


• Генератор (альтернатор): TSS-SA-900(E) SAE 0/18 (10,5 kV). Это синхронный бесщеточный генератор, специально спроектированный для работы в составе электростанций ТСС. Исполнение на высокое напряжение 10.5 кВ с соответствующим классом изоляции. Качество генератора напрямую влияет на стабильность выходного напряжения и его соответствие нормам даже при переменных нагрузках.


• Ресурс до капитального ремонта: 32 000 моточасов. Этот впечатляющий показатель свидетельствует о долговечности и промышленном качестве базового двигателя. При грамотном обслуживании установка способна проработать многие годы даже в режиме постоянной эксплуатации.

3. Исполнение в контейнере:

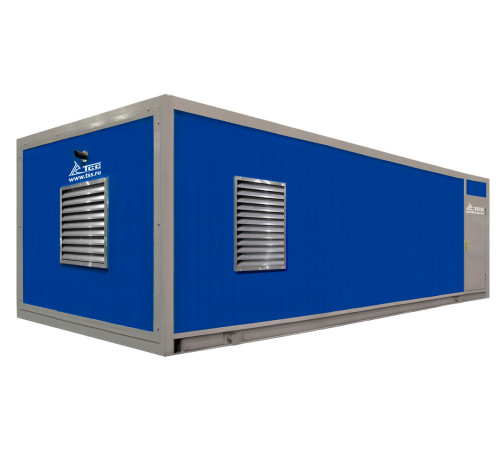

• Габариты контейнера: 8000х2700х2965 мм (ДхШхВ). Контейнерное исполнение типа «Север» или «Всепогодный» — это ключевое преимущество модели. Контейнер обеспечивает:


  • Защиту от окружающей среды: от осадков, ветра, солнечного ультрафиолета, пыли.


  • Шумоподавление: Конструкция контейнера со звукопоглощающими материалами снижает уровень внешнего шума. Уровень шума на расстоянии 7 метров составляет 102 дБ, что для агрегата такой мощности является хорошим показателем, но все же требует размещения на определенном расстоянии от жилых зон или использования дополнительных шумозащитных экранов.


  • Всесезонную готовность: Контейнер может быть утеплен, что в сочетании с системой подогрева охлаждающей жидкости и масла (опционально или в составе щита управления) позволяет осуществлять холодный пуск и работу при отрицательных температурах.


  • Быстрый ввод в эксплуатацию: Установка поставляется полностью собранной, прошедшей заводские испытания. На объекте требуется лишь установить контейнер на подготовленное основание, подключить высоковольтный кабель, топливную магистраль и систему выхлопа (глушитель уже в комплекте).





4. Система управления и контроля:

• Степень автоматизации: 1 (ручной запуск и остановка). Это означает, что основные операции производятся оператором вручную с панели управления. Однако это не исключает наличия sophisticated систем защиты и мониторинга.


• Контроллер: Lovato RGK800. Это современный цифровой контроллер, который является «мозгом» генератора. Он непрерывно отслеживает все ключевые параметры: напряжение, ток, частоту, обороты двигателя, температуру охлаждающей жидкости, давление масла, уровень топлива. Панель управления с дисплеем предоставляет оператору всю эту информацию в реальном времени, ведет журнал событий и аварий. Контроллер обеспечивает автоматическую остановку двигателя при возникновении аварийных ситуаций (падение давления масла, перегрев, перегрузка по току и т.д.), защищая дорогостоящее оборудование от повреждений.

5. Экономика и эксплуатационные показатели:

• Расход топлива: При 100% нагрузке — 236.1 л/ч, при 75% — 174.9 л/ч, при 50% — 119.4 л/ч. Эти данные позволяют точно рассчитать стоимость вырабатываемой энергии и необходимый запас топлива для обеспечения требуемой автономности. Наиболее экономичным, с точки зрения удельного расхода на кВт*ч, является режим работы вблизи 75-80% от номинальной мощности.


• Объем системы охлаждения: 233 литра. Указывает на мощность системы охлаждения, необходимой для отвода тепла от высоконагруженного 12-цилиндрового двигателя.


• Топливный сепаратор: Наличие сепаратора (очистителя топлива) в базовой комплектации — важное преимущество. Он обеспечивает тонкую очистку дизельного топлива от воды и механических примесей, что значительно продлевает ресурс топливной аппаратуры двигателя (ТНВД, форсунок), особенно при использовании неидеального топлива.

6. Комплектация:
Установка поставляется максимально готовой к работе. В комплект входят:

• Глушитель промышленный: Для снижения шума выхлопа и отвода выхлопных газов за пределы контейнера.


• АКБ (аккумуляторные батареи): С напряжением 24 В для питания стартера и бортового электрооборудования.


• Щит управления (ЩУ) с цифровой панелью: На основе контроллера Lovato RGK800.


• Станция заправки маслом и охлаждающей жидкостью (ОЖ): Значительно упрощает процесс технического обслуживания.

Сферы применения высоковольтного дизельного генератора ТСС АД-900С-Т10500-1РНМ9:

Данная установка предназначена для крупных промышленных, инфраструктурных и коммерческих объектов, где есть собственная высоковольтная распределительная сеть или необходимо создать автономный высоковольтный узел питания.

1. Горнодобывающая и нефтегазовая промышленность: Резервное или основное энергоснабжение удаленных промыслов, буровых установок, карьеров, обогатительных фабрик, где энергопотребление велико, а линии электропередач протяженные.


2. Промышленные предприятия: Заводы, металлургические комбинаты, целлюлозно-бумажные комбинаты в качестве резервного источника питания для обеспечения безопасного останова технологических процессов или для работы в периоды ограничений на энергоснабжение.


3. Строительство крупных объектов: Основное энергоснабжение на этапе строительства, когда постоянная сеть еще не подведена, но требуется мощное электроснабжение для техники, освещения, бытовых городков.


4. Объекты энергетики и ЖКХ: Резервирование для котельных, насосных станций водоснабжения и водоотведения, работающих на высоковольтных двигателях.


5. Порты, логистические терминалы, аэропорты: Для обеспечения работы кранового оборудования, систем освещения взлетно-посадочных полос, критической инфраструктуры.


6. Телекоммуникационные узлы и дата-центры: Для резервного питания высоковольтных вводов, обеспечивающих работу критически важного оборудования.

Итог:
Высоковольтный дизельный генератор ТСС АД-900С-Т10500-1РНМ9 в контейнере — это надежное, мощное и автономное решение для профессионального применения. Его ключевые преимущества: готовность к суровым условиям эксплуатации благодаря контейнеру, высокая надежность компонентов от известных производителей (Baudouin, Lovato), соответствие высоким промышленным стандартам и возможность прямой интеграции в сети 10 кВ, что делает его экономически и технически обоснованным выбором для крупных проектов, требующих гарантированного энергоснабжения.
