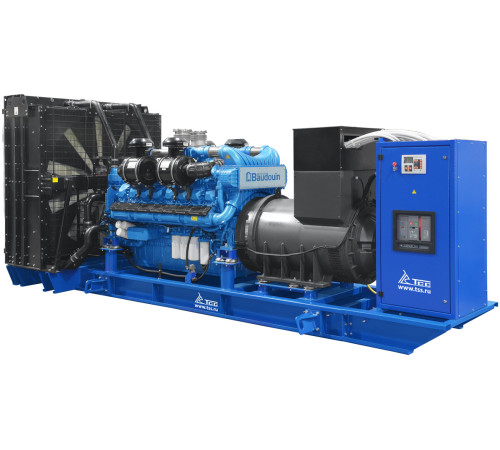

Высоковольтный дизельный генератор ТСС АД-1600С-Т10500-1РМ9 | 1600 кВт, 10.5 кВ

Высоковольтный дизельный генератор ТСС АД-1600С-Т10500-1РМ9 — это мощная, автономная электростанция промышленного класса, предназначенная для основного или резервного электроснабжения объектов, требующих высокого напряжения 10.5 кВ. Это решение для задач, где подключение к централизованным сетям невозможно, экономически нецелесообразно или где требуется абсолютно надежный резервный источник энергии высшего порядка.

Ключевая сущность установки:
По своей сути, это силовой комплекс, объединяющий высокооборотный дизельный двигатель мирового уровня и высоковольтный синхронный генератор. Его артикул (056193) указывает на уникальность конфигурации в модельном ряду. Исполнение — открытое, что означает поставку агрегата без всепогодного кожуха (капота), для монтажа в специально подготовленном помещении (электрощитовой, генераторной) с соответствующими системами вентиляции, отвода выхлопных газов и шумоподавления.

Сердце установки: двигатель Baudouin 16M33G2250/5
Надежность и долговечность генератора закладываются его силовой частью. Французский двигатель Baudouin серии 16M33 — это 16-цилиндровый V-образный дизель с турбонаддувом. Его ключевые преимущества:

• Высокий ресурс: Заявленный ресурс работы до капитального ремонта составляет 32 000 моточасов. Это показатель класса premium, обеспечивающий многолетнюю эксплуатацию даже в режиме постоянной работы.


• Соответствие экологическим нормам: Двигатель соответствует стандарту Stage II (аналог Евро II), что означает контролируемый уровень вредных выбросов в выхлопных газах, что важно для прохождения проверок и эксплуатации в регулируемых зонах.


• Эффективная система подготовки топлива: Наличие топливного сепаратора (водоотделителя) критически важно для защиты топливной аппаратуры двигателя от воды и твердых примесей, особенно при длительном хранении запасов солярки. Это напрямую продлевает жизнь двигателю.

Электроэнергия: генератор TSS-SA-1600(E) и выходные параметры
Генераторная часть TSS-SA-1600(E) специально спроектирована для выдачи высокого напряжения 10 500 В (10.5 кВ). Это основное конкурентное преимущество модели.

• Номинальная и максимальная мощность: Установка выдает 1600 кВт (2000 кВА) номинальной мощности и 1760 кВт (2200 кВА) максимальной (резервной) мощности при коэффициенте мощности cos φ = 0.8. Это позволяет запускать оборудование с высокими пусковыми токами, не перегружая генератор.


• Трехфазный ток: Генератор выдает трехфазный ток стандартной частоты 50 Гц. Номинальный выходной ток составляет 110 А при напряжении 10500 В.


• Преимущество высокого напряжения: Прямая генерация 10.5 кВ позволяет:


  • Минимизировать потери в кабелях: Передача большой мощности (свыше 1 МВт) на расстояния более 50-100 метров при низком напряжении (400 В) требует кабелей огромного сечения, что крайне дорого и неэффективно. При 10.5 кВ сечение кабелей и, соответственно, затраты на силовые линии снижаются в разы.


  • Прямое подключение к высоковольтному распредустройству (РУ) объекта: Агрегат стыкуется с существующими высоковольтными сетями потребителя без необходимости установки громоздких и дорогостоящих повышающих трансформаторов.





Система управления и контроля:
Агрегат относится к степени автоматизации 1 (ручной запуск и остановка). Однако это не означает примитивности управления. Установлен современный контроллер Lovato RGK800 с цифровой панелью в составе щита управления (ЩУ). Он обеспечивает:

• Визуализацию всех ключевых параметров (напряжение, ток, частота, мощность, моточасы, температура, давление).


• Контроль и аварийную остановку при выходе параметров за допустимые пределы.


• Регистрацию событий.


• Напряжение бортового электрооборудования 24 В обеспечивает надежный запуск мощного двигателя и работу систем управления.

Система охлаждения и эксплуатационные характеристики:

• Мощная система охлаждения: Объем системы охлаждения — 412 литров. Радиатор с размерами 2738х2099 мм, поднятый на 300 мм от пола, обеспечивает эффективный отвод тепла при длительной работе под нагрузкой.


• Расход топлива: Показатели расхода четко дифференцированы:


  • При 50% нагрузки (800 кВт): 208.8 л/ч


  • При 75% нагрузки (1200 кВт): 311.3 л/ч


  • При 100% номинальной нагрузке (1600 кВт): 428.6 л/ч
    Эти данные критически важны для расчета емкости топливных хранилищ и оценки эксплуатационных затрат.






• Уровень шума: 102 дБА на расстоянии 7 метров — это высокий показатель, характерный для открытых агрегатов такой мощности, который подтверждает необходимость монтажа в звукоизолированном помещении.


• Габариты и вес: Установка имеет солидные размеры: 6300x2240x2738 мм (ДхШхВ). Масса нетто 5591 кг (брутто 5592 кг). Высота рамы 300 мм облегчает строповку и размещение. Транспортировка и монтаж требуют применения грузоподъемной техники и тщательного планирования.

Комплектация:
Агрегат поставляется в полной заводской готовности к подключению: промышленный глушитель для отвода выхлопа, комплект аккумуляторных батарей (АКБ) для пуска, щит управления (ЩУ) с цифровой панелью на основе контроллера Lovato.

Гарантия:
Производитель предоставляет расширенную гарантию 36 месяцев или 2000 моточасов (в зависимости от того, что наступит раньше), что подчеркивает уверенность в надежности компонентов и сборки.

Основные сферы применения:

1. Горнодобывающая и нефтегазовая промышленность: Основное энергоснабжение удаленных буровых установок, карьеров, промыслов, где нет сетевой инфраструктуры.


2. Промышленные предприятия: Резервное или основное питание для целых заводов, фабрик, металлургических комплексов, цементных заводов с высоковольтным распределением энергии внутри площадки.


3. Крупные объекты инфраструктуры: Аэропорты, железнодорожные узлы, метрополитен, порты — в качестве аварийного источника для систем жизнеобеспечения и телекоммуникаций.


4. Строительство крупных объектов: Временное электроснабжение стройплощадок небоскребов, мостов, стадионов, где требуются большие мощности на этапе возведения.


5. Муниципальные и оборонные объекты: Обеспечение критически важных объектов: насосных и очистных станций, больниц, командных центров.


6. Сельское хозяйство: Электроснабжение крупных агрокомплексов, элеваторов, мелиоративных систем.

Итог:
Высоковольтный дизельный генератор ТСС АД-1600С-Т10500-1РМ9 из серии TSS Premium — это не просто генератор, а законченное инженерное решение для профессионального применения. Его ключевые преимущества: выдача высокого напряжения 10.5 кВ для экономичной передачи мощности, высочайшая надежность, обеспеченная двигателем Baudouin с ресурсом 32 000 часов, и полная заводская готовность. Это выбор для задач, где на первый план выходят бесперебойность, долговечность и экономическая эффективность распределения электроэнергии на больших промышленных объектах.
