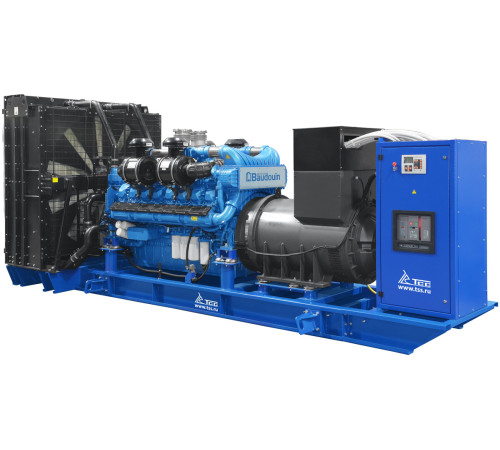

Высоковольтный дизельный генератор ТСС АД-1400С-Т10500-1РМ9: надежное электроснабжение 10 кВ

Высоковольтный дизельный генератор ТСС АД-1400С-Т10500-1РМ9 — это автономная электростанция промышленного класса, предназначенная для генерации трёхфазного переменного тока с номинальным напряжением 10500 Вольт (10.5 кВ). Агрегат относится к серии TSS Premium, что подразумевает применение высококачественных компонентов, повышенную надёжность и адаптацию для решения самых сложных задач энергоснабжения. Его ключевая особенность — способность напрямую выдавать высокое напряжение, соответствующее промышленным и сетевым стандартам, без необходимости использования дополнительных повышающих трансформаторных подстанций, что упрощает интеграцию и снижает общие капитальные затраты.

Конструкция и ключевые компоненты

Установка имеет открытое исполнение (Open type), что означает, что все основные компоненты смонтированы на прочной стальной раме высотой 320 мм, обеспечивающей необходимую жёсткость и удобство для транспортировки. Габаритные размеры агрегата (6508x2120x2611 мм) и вес в 8500 кг (8510 кг брутто) указывают на его солидные размеры и требование к подготовленной площадке для монтажа.

Сердцем генераторной установки является двигатель Baudouin 16M33G1900/5. Baudouin — это признанный французский производитель силовых агрегатов для морской и энергетической отраслей. Данный 16-цилиндровый V-образный дизельный двигатель характеризуется высоким запасом прочности и долговечностью. Ресурс работы до капитального ремонта заявлен на уровне 32000 моточасов, что является отличным показателем для установок такой мощности. Двигатель соответствует экологическому классу Stage II (EU Stage II), что означает соблюдение европейских норм по выбросам вредных веществ для внедорожной техники.

Электрическую энергию вырабатывает синхронный генератор TSS-SA-1400(E), специально разработанный для работы на напряжение 10.5 кВ. Его номинальная мощность составляет 1400 кВт (1750 кВА) при коэффициенте мощности cos φ = 0.8. Максимальная кратковременная мощность достигает 1540 кВт (1925 кВА), что позволяет установке уверенно выдерживать пусковые токи от подключенного оборудования. Номинальный выходной ток при номинальном напряжении равен 100 А.

Системы управления, контроля и обеспечения работы

Управление и мониторинг генератора осуществляются с помощью цифрового контроллера Lovato RGK800, установленного в щите управления (ЩУ). Этот современный прибор обеспечивает интуитивно понятный контроль за всеми параметрами работы: напряжением, током, частотой, температурой, уровнем масла. Он регистрирует события, диагностирует неисправности и защищает установку от аварийных режимов (перегрузка, низкое давление масла, перегрев и т.д.). Степень автоматизации классифицируется как 1-я (ручной запуск и остановка), что предполагает непосредственное участие оператора для включения и выключения, но при этом контроллер обеспечивает автоматический контроль в процессе работы.

Для снижения шума при работе установка комплектуется промышленным глушителем. Система охлаждения двигателя — жидкостная, с объёмом охлаждающей жидкости 400 литров, что гарантирует стабильный тепловой режим даже при длительной работе в условиях высокой ambient температуры. В базовую комплектацию также входят: станция для заправки маслом и охлаждающей жидкостью, что облегчает сервисное обслуживание, и комплект аккумуляторных батарей с напряжением 24 В для запуска двигателя и питания бортового электрооборудования.

Эксплуатационные характеристики и экономика

Установка работает на дизельном топливе. Её экономичность оценивается по удельному расходу топлива при различных нагрузках:

• При 50% нагрузки (700 кВт): примерно 190 литров в час.


• При 75% нагрузки (1050 кВт): примерно 250 литров в час.


• При 100% номинальной нагрузке (1400 кВт): примерно 359 литров в час.

Эти данные критически важны для расчёта стоимости владения и планирования запасов топлива при длительной работе. Частота выходного тока стандартная для РФ и СНГ — 50 Гц. Гарантия на изделие составляет 36 месяцев или 2000 моточасов (в зависимости от того, что наступит раньше), что свидетельствует о высокой уверенности производителя в надёжности своей продукции.

Основные сферы применения

Высоковольтный дизель-генератор ТСС АД-1400С-Т10500-1РМ9 применяется там, где требуется надёжный, автономный или резервный источник электроэнергии высокого напряжения. Его типичное использование:

• Промышленные предприятия и заводы: Для резервного или аварийного электроснабжения целых производственных линий, участков или критически важного оборудования (например, систем вентиляции, насосных станций, компрессоров), подключённых к сетям 6 или 10 кВ.


• Горнодобывающая и нефтегазовая отрасли: Основной или резервный источник питания для удалённых буровых установок, промыслов, карьеров, обогатительных модулей, где часто используется высоковольтное оборудование.


• Объекты энергетики и инфраструктуры: Резервирование для подстанций, насосных станций водоснабжения и водоотведения, котельных.


• Крупные строительные площадки: Временное электроснабжение мощного высоковольтного оборудования (краны, экскаваторы, бетонные узлы) на этапе возведения масштабных объектов, когда стационарная сеть ещё не подведена или недостаточна.


• Сельское хозяйство: Электроснабжение крупных агропромышленных комплексов, элеваторов, оросительных систем с мощными высоковольтными насосами.


• Объекты специального назначения: Обеспечение энергией режимных объектов, телекоммуникационных хабов, центров обработки данных, где предъявляются жёсткие требования к бесперебойности питания.

Заключение

Дизельная генераторная установка ТСС АД-1400С-Т10500-1РМ9 — это профессиональное решение для прямого генерирования электроэнергии высокого напряжения 10.5 кВ. Сочетание тяжёлого и долговечного двигателя Baudouin, специализированного высоковольтного генератора TSS, современной системы управления Lovato и высокой ремонтопригодности делает её оптимальным выбором для организации основного, резервного или аварийного электроснабжения крупных промышленных и инфраструктурных объектов. Высокая номинальная мощность (1400 кВт), значительный ресурс и солидная гарантия позиционируют данную модель как капитальный актив, рассчитанный на многолетнюю эксплуатацию в условиях интенсивных нагрузок.
