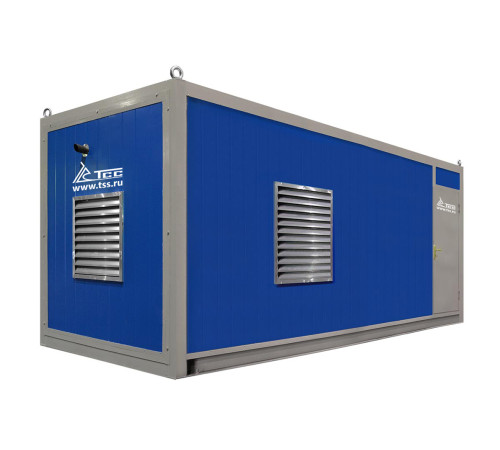

Высоковольтный дизельный генератор ТСС АД-500С в контейнере 6300В

Высоковольтный дизельный генератор ТСС АД-500С-Т6300-1РНМ9 в контейнере — это автономная электростанция промышленного класса, предназначенная для основного или резервного электроснабжения объектов, требующих высокого напряжения 6.3 кВ. Установка представляет собой полностью готовое к работе решение, где все компоненты смонтированы внутри всепогодного звукоизолированного контейнера. Артикул производителя: 055071.

Ключевые характеристики и их применение:

1. Высоковольтное питание 6300 В.
Генератор выдает номинальное напряжение 6300 В (6.3 кВ) с номинальным током 57.3 А. Это определяет его основную сферу применения: прямое подключение к высоковольтным распределительным сетям без использования понижающих трансформаторов большой мощности. Он используется для электроснабжения целых промышленных площадок, удаленных карьеров, нефтегазовых месторождений, горно-обогатительных комбинатов, поселков и других объектов с собственной высоковольтной инфраструктурой.

2. Мощность и надежность.
Установка обладает номинальной мощностью 500 кВт (625 кВА) и максимальной (резервной) мощностью 550 кВт (687.5 кВА) при коэффициенте мощности 0.8. Такая мощность обеспечивает энергоснабжение крупного оборудования, насосных станций, компрессоров, систем вентиляции и освещения. Двигатель Baudouin 6M33G715/5 и генератор TSS-SA-500(E) SAE 1/14 (6,3 kV) образуют сбалансированную силовую пару. Ресурс работы до капитального ремонта составляет 32 000 моточасов, что свидетельствует о долговечности и рассчитанности на интенсивную эксплуатацию.

3. Контейнерное исполнение.
Габаритные размеры: 6000х2300х2965 мм (ДхШхВ). Вес — 8000 кг (брутто 8010 кг). Контейнерное исполнение (серия TSS Premium) обеспечивает:

• Всепогодность и защиту: Оборудование надежно защищено от осадков, ветра, пыли и перепадов температур.


• Шумоподавление: Уровень шума на расстоянии 7 метров составляет 88 дБ, что позволяет эксплуатировать генератор вблизи зон с требованиями по шумовому загрязнению.


• Готовность к работе: Все компоненты уже смонтированы, подключены и протестированы на заводе.


• Мобильность: Контейнер может быть транспортирован автомобильным, железнодорожным или морским транспортом и быстро установлен на подготовленной площадке.

4. Система топливоснабжения и автономность.
Встроенный топливный бак объемом 1050 литров обеспечивает длительную автономную работу. При 75% нагрузке (около 375 кВт) генератор проработает без дозаправки 9.4 часа. Расход топлива детально нормирован: 66.4 л/ч при 50% нагрузки, 99.3 л/ч при 75% и 135.1 л/ч при 100% нагрузке. Наличие топливного сепаратора критически важно для защиты топливной аппаратуры двигателя от воды и механических примесей, особенно при использовании топлива в полевых условиях, что значительно повышает надежность и срок службы.

5. Система управления и контроля.
Степень автоматизации — 1 (ручной запуск и остановка). Однако управление осуществляется через современный контроллер Lovato RGK800 с цифровой панелью в составе щита управления (ЩУ). Контроллер обеспечивает:

• Визуализацию всех ключевых параметров (напряжение, ток, частота, температура, давление масла).


• Контроль и защиту от аварийных режимов (перегрузка, низкое давление масла, перегрев).


• Учет моточасов и параметров работы.

6. Комплектация "под ключ".
Генератор поставляется полностью укомплектованным для запуска:

• Промышленный глушитель для отвода выхлопных газов.


• Топливный бак на 1050 л.


• Аккумуляторные батареи: 2 шт., 200 Ач/12 В, для надежного пуска.


• Щит управления (ЩУ) с цифровой панелью.


• Станция заправки маслом и охлаждающей жидкостью (ОЖ) для удобного обслуживания. Объем системы охлаждения — 127 литров.


• Напряжение бортового электрооборудования — 24 В.

7. Надежность в эксплуатации.
Высокий ресурс в 32 000 часов достигается за счет применения двигателя Baudouin с турбонаддувом и промежуточным охлаждением воздуха, а также за счет качественной сборки и защиты в контейнере. Сепаратор топлива, промышленный глушитель и система жидкостного охлаждения рассчитаны на круглосуточную работу в тяжелых условиях.

Области применения:

• Основное электроснабжение удаленных объектов, не подключенных к центральным сетям: горнодобывающие предприятия, буровые установки, карьеры.


• Резервное электроснабжение объектов, где перерыв в энергоснабжении недопустим: больницы, заводы с непрерывным циклом производства, телекоммуникационные узлы, системы водо- и теплоснабжения.


• Аварийное электроснабжение на время ремонтов и реконструкции высоковольтных линий.


• Энергообеспечение строительных площадок крупных объектов (метро, стадионы, жилые комплексы), требующих высоковольтного ввода.

Итог: Высоковольтный дизельный генератор ТСС АД-500С-Т6300-1РНМ9 — это не просто источник тока, а законченная энергетическая установка в защитном контейнере. Его ключевые преимущества — готовность к работе в любых климатических условиях, выдача высокого напряжения 6.3 кВ, значительный запас мощности 500/550 кВт, высокая автономность и исключительная надежность, подтвержденная ресурсом двигателя и качеством компонентов от мировых производителей (Baudouin, Lovato). Это решение для задач, где требуется бесперебойная и мощная подача электроэнергии непосредственно в высоковольтную сеть объекта.
