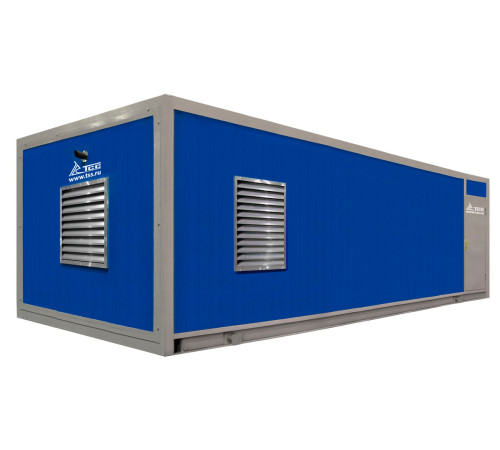

Высоковольтный дизельный генератор ТСС АД-1200С в контейнере 1050 кВт

Высоковольтный дизельный генератор ТСС АД-1200С-Т10500-1РНМ9 в контейнере — это автономная электростанция промышленного класса, предназначенная для основного, резервного или аварийного электроснабжения объектов, требующих подключения к сетям высокого напряжения 10 кВ. Это полностью законченное, всепогодное и шумоизолированное решение, где силовой агрегат, системы управления и вспомогательное оборудование интегрированы в защитный контейнер.

Ключевые характеристики и технические детали:

1. Сердце установки: Двигатель и генератор

• Двигатель: Используется надежный дизельный двигатель Baudouin 12M33G1650/5 промышленной линейки Industrial Engines. Такие двигатели рассчитаны на длительную непрерывную работу в тяжелых условиях.


• Генератор: Синхронный бесщеточный генератор TSS-SA-1200(E) SAE 0/21, специально предназначенный для выдачи высокого напряжения 10 500 В (10.5 кВ). Это исключает необходимость использования повышающего трансформатора, что повышает общий КПД и надежность системы.


• Мощность: Установка обеспечивает номинальную электрическую мощность 1200 кВт (1500 кВА) и максимальную 1320 кВт (1650 кВА) при коэффициенте мощности cos φ = 0.8. Такой мощности достаточно для энергоснабжения крупного промышленного цеха, жилого микрорайона, больничного комплекса или удаленного горнодобывающего предприятия.

2. Высоковольтное исполнение и электрические параметры

• Выходное напряжение: 10500 В — ключевая особенность данной модели. Она предназначена для прямой интеграции в распределительные сети среднего напряжения (например, 6 или 10 кВ).


• Ток: Номинальный выходной ток составляет 82 А при трехфазном токе частотой 50 Гц.


• Система управления: Оснащена щитом управления (ЩУ) с цифровой панелью на базе контроллера Lovato RGK800. Этот контроллер обеспечивает мониторинг всех ключевых параметров работы: напряжения, тока, частоты, температуры, давления масла, уровня топлива, а также управление запуском и остановкой.


• Степень автоматизации: 1-я степень (ручной запуск). Это означает, что основные операции по запуску, синхронизации с сетью (при необходимости) и переключению нагрузок выполняются оператором. Для автоматического ввода резерва (АВР) требуется дополнительная внешняя система управления высоковольтными выключателями.

3. Конструктивное исполнение: Всепогодный контейнер

• Исполнение «Контейнер» — это не просто кожух, а полноценное помещение. Габаритные размеры (9000х3100х3300 мм) и вес (20 000 кг / 20 010 кг брутто) подчеркивают его солидность.


• Контейнер обеспечивает:


  • Защиту от атмосферных воздействий: Установка может работать круглогодично при любых погодных условиях (дождь, снег, ветер, пыль).


  • Шумоподавление: В комплектацию входит промышленный глушитель, а сам контейнер имеет шумоизолирующие стенки, что значительно снижает уровень звукового давления.


  • Защиту от вандализма и несанкционированного доступа.


  • Удобство обслуживания: Внутри достаточно пространства для проведения планового осмотра и технического обслуживания агрегатов.





4. Экономика и надежность эксплуатации

• Ресурс: Заявленный ресурс работы до капитального ремонта составляет 32 000 моточасов — показатель, характерный для тяжелых промышленных двигателей.


• Расход топлива: Показатели расхода топлива критически важны для расчета эксплуатационных затрат. При 50% нагрузки (600 кВт) расход составляет 156 л/ч, при 75% (900 кВт) — 234 л/ч, а при 100% номинальной нагрузке (1200 кВт) — 324 л/ч. Эти данные позволяют точно планировать потребность в топливе.


• Гарантия: Производитель предоставляет расширенную гарантию 36 месяцев или на 2000 моточасов (в зависимости от того, что наступит раньше), что свидетельствует о высокой уверенности в надежности компонентов.


• Экологический класс: Соответствие стандарту Stage II (аналог Евро II) регулирует уровень вредных выбросов в выхлопных газах.

5. Комплектация и вспомогательные системы
Установка поставляется полностью готовой к работе после монтажа на подготовленную площадку и подключения к высоковольтной шине и системам. В базовую комплектацию, помимо основного агрегата, входят:

• Промышленный глушитель для отвода выхлопных газов.


• Аккумуляторные батареи (АКБ) с напряжением 24 В для системы запуска и питания бортового электрооборудования.


• Щит управления (ЩУ) с цифровой панелью на базе контроллера Lovato.


• Станция заправки маслом и охлаждающей жидкостью (ОЖ) — упрощает процедуры обслуживания.


• Система охлаждения с объемом 400 литров, обеспечивающая эффективный теплосъем с двигателя.

Сфера применения:
Данная высоковольтная электростанция используется там, где требуется мощный, надежный и автономный источник электроэнергии высокого напряжения:

• Промышленность: Резервное или основное питание заводов, нефтегазовых месторождений, буровых установок, горно-обогатительных комбинатов.


• Энергетика и сети: В качестве мобильной или стационарной подстанции для покрытия пиковых нагрузок, ремонта участков сетей или электроснабжения новых объектов до подключения к постоянной сети.


• Строительство: Электроснабжение масштабных строительных площадок, где уже развернута высоковольтная инфраструктура.


• Муниципальная инфраструктура: Обеспечение работы котельных, насосных станций водоснабжения и водоотведения, очистных сооружений.


• Удаленные объекты: Основное энергоснабжение научных баз, оборонных объектов, поселков в районах без централизованного электроснабжения.


• Объекты особой важности: Больницы, центры обработки данных (ЦОДы), где необходим бесперебойный источник энергии высокой мощности.

Серия TSS Premium указывает на принадлежность к топ-линейке производителя, где используются комплектующие от мировых лидеров (Baudouin, Lovato) и применяются повышенные стандарты сборки и контроля качества.

Таким образом, генератор ТСС АД-1200С-Т10500-1РНМ9 в контейнере — это комплексное, готовое к harsh-условиям решение для генерации высоковольтной электроэнергии, сочетающее в себе промышленную мощность, долговечность, продуманную компоновку в защитном всепогодном корпусе и относительно простую интеграцию в существующие сети 10 кВ. Его эксплуатационные параметры (ресурс, расход топлива, гарантия) позволяют проводить точные долгосрочные расчеты стоимости владения.
