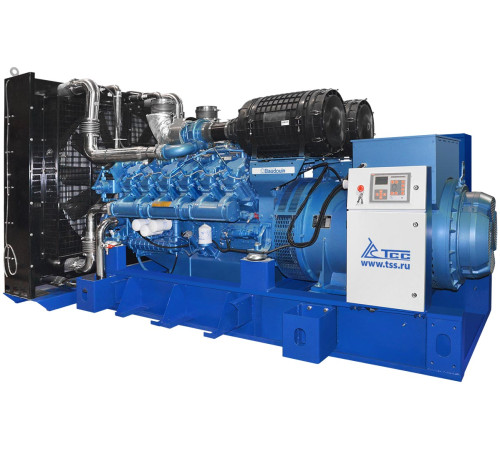

Высоковольтный дизельный генератор ТСС АД-800С-Т10500-1РМ9 | 800 кВт, 10.5 кВ

Высоковольтный дизельный генератор ТСС АД-800С-Т10500-1РМ9 представляет собой мощную и надежную дизель-генераторную установку (ДГУ) открытого исполнения, предназначенную для генерации трехфазного переменного тока с напряжением 10 500 В (10.5 кВ) и номинальной мощностью 800 кВт (1000 кВА). Эта установка является частью серии «TSS Premium», разработанной инженерами Группы компаний ТСС в 2016 году на базе передовых французских двигателей Baudouin. Она создана как оптимальное решение для автономного и резервного энергоснабжения крупных промышленных объектов, где требуется высокое напряжение без использования понижающих трансформаторов.

Конструкция и ключевые компоненты

Установка построена по классическому принципу: дизельный двигатель приводит во вращение синхронный генератор. Ее габаритные размеры (5450x2200x2483 мм) и вес около 5879 кг указывают на серьезное, стационарное оборудование, требующее подготовки фундамента или площадки.

• Двигатель: Сердцем ДГУ является 12-цилиндровый V-образный дизельный двигатель Baudouin 12M26G1100/5 с турбонаддувом. Его рабочий объем 31.8 литра и максимальная мощность 880 кВт обеспечивают высокий запас прочности и стабильную работу под нагрузкой. Ключевые преимущества двигателя — высокая надежность, ресурс до капитального ремонта в 32 000 моточасов, относительно компактные размеры для такой мощности и экономичный расход топлива. Двигатель соответствует экологическому классу Stage II. Система смазки имеет емкость 113 литров (рекомендуемое масло SAE 15W40/10W30), а объем системы охлаждения составляет 221 литр.


• Генератор: Установлен бесщеточный синхронный генератор TSS-SA-800(E) SAE 0/18 с выходным напряжением 10.5 кВ. Он оснащен системой возбуждения типа PMG (постоянный магнитный генератор), что обеспечивает исключительную стабильность выходного напряжения (±0.5%) даже при резких изменениях нагрузки, например, при пуске мощных электродвигателей. Обмотки генератора имеют высокий класс нагревостойкости H, что гарантирует долговечность и надежность в условиях интенсивной эксплуатации. Коэффициент мощности установки составляет 0.8.


• Система управления: Интеллектуальный контроль за работой ДГУ осуществляет контроллер Lovato RGK800 с русскоязычным интерфейсом. Он выведен на брызгозащитный ЖК-дисплей. Панель управления позволяет контролировать все сетевые и эксплуатационные параметры, вести учет выработанной электроэнергии и журнал событий. Функция автозапуска обеспечивает автоматическое включение генератора при пропадании основного питания. Для дистанционного мониторинга и управления предусмотрены интерфейсы RS-485 и Wi-Fi. Важно, что электроника рассчитана на безотказную работу при температурах до -30°C.


• Вспомогательные системы:


  • Топливная система: Встроенный топливный бак объемом 1100 литров обеспечивает автономную работу установки при 75% нагрузке примерно 7.1 часа. Расход топлива составляет 105.7 л/ч при 50% мощности, 154.1 л/ч при 75% и 205 л/ч при 100% нагрузке. Система оборудована сепаратором для очистки топлива и датчиком уровня.


  • Система охлаждения: Мощный радиатор с размерами 2245x2194 мм обеспечивает эффективный отвод тепла.


  • Система безопасности: Присутствует система аварийной остановки, срабатывающая при критических отклонениях параметров (падение давления масла, перегрев и т.д.).


  • Комплектация: Станция поставляется в базовой комплектации, включающей промышленный глушитель (уровень шума на 7 метрах — 102 дБ), аккумуляторные батареи (24 В), щит управления и станцию для заправки маслом и охлаждающей жидкостью.





Назначение и сфера применения

Высоковольтный генератор ТСС АД-800С-Т10500-1РМ9 предназначен для использования в качестве основного, резервного или аварийного источника электроэнергии на объектах, где внутренние распределительные сети рассчитаны на напряжение 6 или 10 кВ. Его прямое подключение к высоковольтным шинам позволяет избежать потерь на трансформации, повысить общую эффективность и снизить капитальные затраты на дополнительное оборудование.

Типичные объекты для применения:

1. Промышленные предприятия: Заводы, фабрики, горнодобывающие и перерабатывающие комплексы, где множество мощных потребителей (печи, дробилки, компрессоры, насосные станции) работают на высоком напряжении.


2. Нефтегазовый сектор: Буровые установки, компрессорные и насосные станции магистральных трубопроводов, нефтеперерабатывающие заводы в удаленных или не подключенных к единой сети локациях.


3. Энергетика и инфраструктура: Резервное питание для котельных, насосных станций водоснабжения и водоотведения, телекоммуникационных узлов связи, требующих высокой мощности.


4. Крупные строительные объекты: Временное энергоснабжение на этапе строительства крупных объектов, когда сетевой инфраструктуры еще нет или ее мощности недостаточны.


5. Сельскохозяйственные и перерабатывающие комплексы: Энергоемкие производства, такие как элеваторы, комбикормовые заводы, холодильные комплексы.

Эксплуатационные преимущества

• Высокое напряжение 10.5 кВ: Прямая интеграция в высоковольтные сети, минимизация потерь при передаче энергии на расстояние.


• Надежность и ресурс: Двигатель Baudouin с ресурсом 32 000 часов до капремонта и генератор с обмотками класса H обеспечивают долгий срок службы в тяжелых условиях.


• Стабильность выходных параметров: Система возбуждения PMG и точная электронная регуляция гарантируют качество электроэнергии, необходимое для чувствительного промышленного оборудования.


• Всепогодность и адаптивность: Исполнение со степенью защиты IP23 предполагает работу в закрытых помещениях или под навесом. Электроника функционирует при морозах до -30°C.


• Удобство контроля и управления: Современная панель с удаленным доступом (Wi-Fi, RS-485) позволяет организовать мониторинг и управление в составе АСУ ТП объекта.


• Комплексная инженерная поддержка: Производитель предлагает полный цикл услуг: от проектного обследования и разработки документации (включая согласования по ПП №87) до монтажа, пусконаладки, обучения персонала и сервисного обслуживания.


• Гарантия: Уверенность в качестве подтверждается расширенной гарантией — 36 месяцев или 2000 моточасов, что является одним из лучших предложений на рынке.

Таким образом, высоковольтная дизельная электростанция ТСС АД-800С-Т10500-1РМ9 — это современное, технологичное и экономически обоснованное решение для обеспечения бесперебойного и качественного электроснабжения ответственных промышленных объектов, где критически важны надежность, соответствие напряжению сети и возможность длительной автономной работы.
