Высоковольтный дизельный генератор 500 кВт в контейнере ТСС АД-500С-Т10500-1РНМ9

Высоковольтный дизельный генератор ТСС АД-500С-Т10500-1РНМ9 в контейнере — это автономная дизельная электростанция промышленного класса, предназначенная для основного, резервного или аварийного электроснабжения объектов, требующих высокого напряжения 10.5 кВ. Установка представляет собой полностью готовое к работе энергетическое решение, смонтированное в защитном всепогодном контейнере.

Ключевые характеристики и технические детали:

1. Мощностные параметры и выходные электрические характеристики:

• Номинальная/Максимальная мощность: Установка обеспечивает 500 кВт (625 кВА) номинальной и 550 кВт (688 кВА) максимальной мощности при коэффициенте мощности 0.8. Такой мощности достаточно для энергоснабжения крупного промышленного цеха, удалённого карьера, насосной станции или жилого микрорайона в аварийном режиме.


• Выходное напряжение: Ключевая особенность генератора — выходное высокое напряжение 10500 В (10.5 кВ). Это позволяет напрямую интегрировать установку в высоковольтные распределительные сети без использования повышающих трансформаторов, что минимизирует потери энергии и упрощает подключение.


• Ток и фазы: Номинальный выходной ток составляет 34.4 А при трёхфазном подключении (3 фазы) и стандартной для России и СНГ частоте 50 Гц. Это гарантирует совместимость с отечественным промышленным оборудованием.

2. Сердце установки: Двигатель и генератор:

• Двигатель: В основе используется надежный дизельный двигатель Baudouin 6M33G715/5 промышленной линейки Industrial Engines. Эти двигатели известны своей долговечностью и способностью работать в непрерывном цикле. Ресурс до капитального ремонта заявлен на уровне 32 000 моточасов, что свидетельствует о высоком запасе прочности.


• Генераторная установка: Электрический ток вырабатывается высоковольтным генератором TSS-SA-500(E) SAE 1/14 (10,5 kV), специально спроектированным для работы в паре с мощным дизелем и выдачи стабильного высокого напряжения.

3. Конструктивное исполнение и защита:

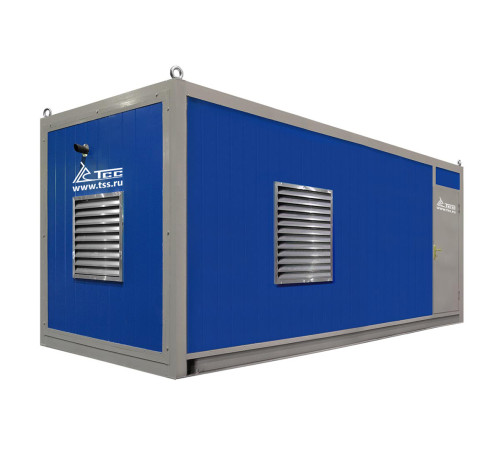

• Исполнение "Контейнер": Агрегат размещён в цельнометаллическом всепогодном контейнере-кожухе с габаритами 6000х2300х2965 мм (ДхШхВ) и массой 10 400 кг. Контейнер выполняет критически важные функции:


  • Защита от атмосферных воздействий: Оборудование надёжно защищено от дождя, снега, пыли и ветра.


  • Шумоподавление: Контейнер значительно снижает уровень шума работающего генератора. Уровень звукового давления на расстоянии 7 метров составляет 88 дБ, что соответствует строгим промышленным нормам.


  • Термоизоляция и вентиляция: Обеспечивает стабильный тепловой режим работы в любое время года.


  • Безопасность и сохранность: Предотвращает несанкционированный доступ и акты вандализма.





4. Система топливоснабжения и автономность:

• Топливный бак: Встроенная ёмкость объёмом 1050 литров позволяет установке работать длительное время без дозаправки.


• Автономность: При стандартной нагрузке в 75% (около 375 кВт) генератор проработает 9.5 часов на одной заправке.


• Расход топлива: Потребление горючего напрямую зависит от нагрузки: 74 л/ч при 50% мощности, 111 л/ч при 75% и 148 л/ч при 100% нагрузке. Эти данные необходимы для точного расчёта логистики и стоимости эксплуатации.

5. Системы управления и контроля:

• Степень автоматизации 1: Предусматривает ручной запуск и остановку, а также ручное управление переключениями. Это базовый, но надежный уровень для объектов с постоянным присутствием персонала.


• Контроллер и щит управления: Установка оснащена современным цифровым контроллером Lovato RGK800, размещённым на Щите Управления (ЩУ) с цифровой панелью. Он отображает все ключевые параметры работы: напряжение, ток, частоту, моточасы, уровень топлива, температуру охлаждающей жидкости, давление масла. Контроллер также фиксирует неисправности и аварийные события.


• Бортовое напряжение: Системы запуска и контроля работают от стандартного бортового напряжения 24 В, обеспечиваемого двумя аккумуляторными батареями 2*200 Ач/12 В.

6. Комплектация и вспомогательные системы:

• Полная заводская готовность: Генератор поставляется в комплектации, включающей промышленный глушитель, предустановленный топливный бак, аккумуляторы, станцию для заправки маслом и охлаждающей жидкостью (ОЖ). Объём системы охлаждения двигателя составляет 127 литров.


• Серия TSS Premium: Принадлежность к премиум-серии подтверждает использование качественных компонентов, повышенное внимание к сборке и соответствие высоким стандартам производителя.

Основные сферы применения:

1. Промышленность и производство: Основное или резервное электроснабжение заводов, фабрик, горнодобывающих и перерабатывающих предприятий, нефтегазовых месторождений (кустовые площадки), где существуют собственные высоковольтные сети.


2. Энергетика и инфраструктура: Резервный источник питания для подстанций, котельных, насосных и компрессорных станций магистральных трубопроводов, очистных сооружений.


3. Строительство: Временное электроснабжение масштабных строек на этапе, когда постоянные высоковольтные сети ещё не подведены или недоступны.


4. Удалённые и изолированные объекты: Основной источник энергии для посёлков, геологоразведочных баз, военных городков, не имеющих связи с централизованной энергосистемой.


5. Сельское хозяйство: Электроснабжение крупных животноводческих комплексов, элеваторов, систем орошения.

Артикул 055068 однозначно идентифицирует данную комплектацию. Высоковольтный дизельный генератор ТСС АД-500С-Т10500-1РНМ9 в контейнере — это надежное, готовое к эксплуатации в суровых условиях решение для ответственных задач бесперебойного или постоянного электроснабжения высокого напряжения. Его конструкция минимизирует затраты времени на монтаж и ввод в эксплуатацию, требуя лишь подготовки площадки, подвода топлива и подключения к высоковольтной распределительной системе через соответствующую коммутационную аппаратуру.
