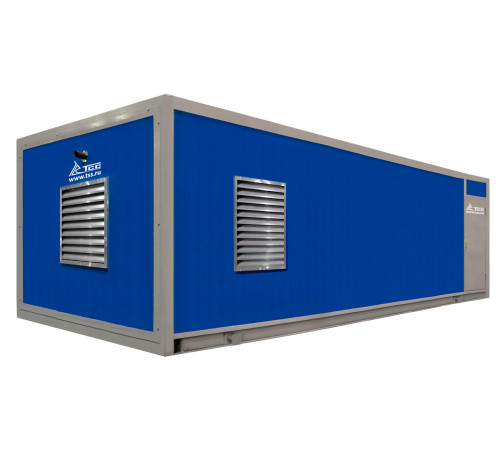

Высоковольтный дизельный генератор ТСС АД-800С-Т6300-1РНМ9 в контейнере: надежное энергоснабжение 6.3 кВ

Высоковольтный дизельный генератор ТСС АД-800С-Т6300-1РНМ9 в контейнере — это автономная электростанция промышленного класса, предназначенная для бесперебойного снабжения объектов высоким напряжением 6300 Вольт. Установка представляет собой полностью готовое к работе решение, где все компоненты — силовой агрегат, генератор, системы управления, охлаждения и топливоподачи — интегрированы в защитный всепогодный контейнер. Это обеспечивает максимальную сохранность оборудования, простоту монтажа и эксплуатации в любых климатических условиях.

Ключевые характеристики и технические детали:

1. Мощность и электрические параметры:
Установка относится к высшему эшелону генераторных мощностей. Её номинальная электрическая мощность составляет 800 кВт (1000 кВА), а максимальная (резервная) мощность достигает 880 кВт (1100 кВА). Это позволяет ей выступать в качестве основного или резервного источника питания для крупных объектов. Ключевой параметр — выходное напряжение 6300 В (6.3 кВ). Такое высокое напряжение является промышленным стандартом для непосредственного подключения к распределительным сетям предприятий, что минимизирует потери при передаче энергии на большие расстояния по территории объекта. Генератор вырабатывает трехфазный переменный ток стандартной частоты 50 Гц. Коэффициент мощности 0.8 указывает на эффективное соотношение активной и полной мощности, характерное для силовых нагрузок.

2. Сердце установки: двигатель и генератор:
Надёжность установки базируется на силовой паре от мировых лидеров. Двигатель Baudouin 12M26G1100/5 (производитель Baudouin/Industrial Engines) — это 12-цилиндровый дизельный агрегат, известный своей долговечностью и стабильностью. Его ресурс до капитального ремонта заявлен на уровне 32 000 моточасов, что свидетельствует о конструктивном запасе прочности, рассчитанном на интенсивную эксплуатацию. Генераторная головка TSS-SA-800(E) SAE 0/18 специально предназначена для выработки высокого напряжения 6.3 кВ. Такое сочетание обеспечивает высокий КПД и устойчивость выходных электрических параметров.

3. Конструктивное исполнение и защита:
Исполнение «Контейнер» — это не просто корпус, а комплексное решение. Габаритные размеры контейнера составляют 9000х2700х2965 мм (ДхШхВ), его вес — порядка 13 900 кг. Контейнер обеспечивает:

• Всепогодную защиту: Оборудование надежно защищено от осадков, ветра, пыли и солнечной радиации.


• Шумоподавление: Конструкция контейнера и установленный промышленный глушитель снижают уровень звукового давления до 102 дБ на расстоянии 7 метров, что важно для соблюдения экологических норм.


• Защиту от вандализма и несанкционированного доступа.


• Простоту установки: Агрегат поставляется в высокой степени заводской готовности, требующей минимум строительно-монтажных работ на площадке.

4. Системы управления и контроля:
Степень автоматизации классифицирована как «1» (ручной запуск и остановка), однако это не означает примитивности. Установка оснащена современным контроллером Lovato RGK800 с цифровой панелью, входящим в состав щита управления (ЩУ). Этот контроллер обеспечивает:

• Визуализацию всех ключевых параметров (напряжение, ток, частота, температура, давление масла, обороты двигателя).


• Контроль и сигнализацию о неисправностях.


• Защиту двигателя и генератора от аварийных режимов (перегрузка, перегрев, падение давления масла).


• Номинальный ток генератора составляет 92 А при напряжении 6300 В, что контролируется системой.

5. Топливная система и автономность:
Для обеспечения длительной работы установка комплектуется встроенным топливным баком объемом 1100 литров. При нагрузке в 75% от номинальной мощности запаса топлива хватает на 7.1 часа автономной работы. Расход топлива напрямую зависит от нагрузки:

• При 50% нагрузки (400 кВт): 105.7 л/ч.


• При 75% нагрузки (600 кВт): 154.1 л/ч.


• При 100% нагрузке (800 кВт): 205 л/ч.
  Наличие топливного сепаратора (водоотделителя) критически важно для очистки дизельного топлива от воды и механических примесей, что значительно продлевает ресурс топливной аппаратуры двигателя.

6. Вспомогательные системы и экология:

• Система охлаждения: Объём системы охлаждения двигателя — 221 литр. Она эффективно отводит тепло даже при длительной работе под высокой нагрузкой.


• Пусковая система: Работает от бортового напряжения 24 В, обеспечиваемого аккумуляторными батареями (АКБ входят в комплект).


• Обслуживание: В комплектацию входит станция заправки маслом и охлаждающей жидкостью (ОЖ), что упрощает техническое обслуживание.


• Экологический класс: Двигатель соответствует стандарту Stage II (Евро II), что регламентирует допустимый уровень выбросов вредных веществ с отработавшими газами.

7. Надежность и гарантия:
Производитель подтверждает качество агрегата гарантией на 36 месяцев или 2000 моточасов (в зависимости от того, что наступит раньше). Установка относится к серии TSS Premium, что подразумевает использование высококачественных компонентов и повышенные стандарты сборки.

Сферы применения высоковольтного генератора ТСС АД-800С-Т6300-1РНМ9:

Область использования установки определяется её высокой мощностью и выходным напряжением 6.3 кВ. Она является идеальным решением для объектов, имеющих собственную распределительную сеть высокого напряжения или крупные электроприемники, рассчитанные на такое напряжение.

• Промышленные предприятия: Обеспечение резервного или основного питания цехов, производственных линий, насосных станций, компрессорных установок. Прямое подключение к РУ-6 кВ завода.


• Горнодобывающая и нефтегазовая отрасли: Электроснабжение удаленных промыслов, буровых установок, карьеров, где нет централизованных сетей, но есть высоковольтное оборудование.


• Строительство крупных объектов: Питание кранового оборудования, бетонных узлов, временных поселков на масштабных стройках (мосты, электростанции, заводы).


• Энергетика и инфраструктура: Резервное питание для котельных, насосных станций водоснабжения и канализации, очистных сооружений, телекоммуникационных узлов.


• Сельское хозяйство (крупные комплексы): Электроснабжение зернохранилищ с мощными системами вентиляции, животноводческих мега-ферм, перерабатывающих цехов.


• Объекты специального назначения: Обеспечение бесперебойного питания для военных городков, научных баз, режимных предприятий.

Итог:
Высоковольтный дизельный генератор ТСС АД-800С-Т6300-1РНМ9 в контейнере — это не просто генератор, а законченная, защищенная и мощная энергетическая станция. Она предназначена для серьезных задач, где критически важны надежность, автономность, возможность прямого подключения к высоковольтным сетям и работа в тяжелых условиях. Его эксплуатационные характеристики, такие как ресурс двигателя, большой топливный бак, всепогодное исполнение и система профессионального контроля, делают его капитальным активом для обеспечения энергетической безопасности любого крупного объекта.
