Высоковольтный дизельный генератор ТСС АД-1600С-Т6300-1РМ9 | 1600 кВт, 6.3 кВ

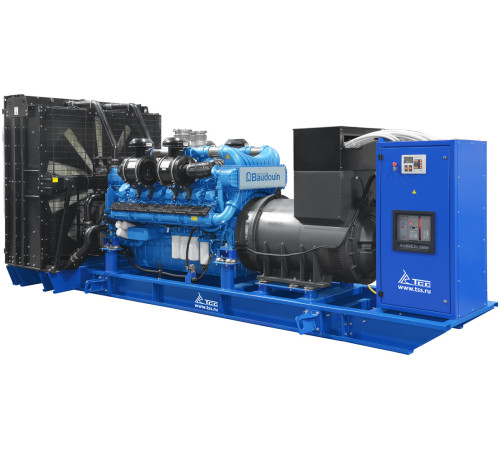

Высоковольтный дизельный генератор ТСС АД-1600С-Т6300-1РМ9 представляет собой мощную, автономную электростанцию промышленного класса, предназначенную для генерации трёхфазного электрического тока с напряжением 6300 Вольт. Это оборудование ключевого резерва и постоянного энергоснабжения для объектов, где требуется надёжное и высоковольтное электропитание большой мощности. Агрегат относится к премиальной серии TSS Premium, что подразумевает использование высококачественных компонентов, повышенный запас прочности и длительный срок службы.

Конструкция и ключевые компоненты:

Сердцем установки является дизельный двигатель Baudouin 16M33G2250/5. Французские двигатели Baudouin известны своей надёжностью, топливной экономичностью и адаптацией для длительной непрерывной работы. Данная 16-цилиндровая V-образная модель обеспечивает высокий крутящий момент и стабильность работы. Двигатель соответствует экологическому стандарту Stage II, что означает контролируемый уровень вредных выбросов в выхлопных газах, что важно для соблюдения природоохранных норм. Ресурс двигателя до капитального ремонта составляет 32 000 моточасов, что свидетельствует о его долговечности и рассчитанности на интенсивную эксплуатацию.

Электрогенераторная часть представлена синхронным генератором Leroy Somer LSA 52.2 XL80 французского производства. Бренд Leroy Somer — это эталон в мире альтернаторов, гарантирующий высокое качество вырабатываемой электроэнергии (стабильные напряжение и частоту), отличные характеристики при пуске нагрузок с высокими пусковыми токами и высокий КПД. Генератор имеет класс изоляции H, что обеспечивает устойчивость к перегреву.

Система управления и контроля построена на базе контроллера Lovato RGK800. Эта цифровая панель управления, входящая в комплектацию, предоставляет оператору полный контроль над работой станции: мониторинг всех ключевых параметров (напряжение, ток, частота, обороты двигателя, уровень топлива, температура, давление масла), управление запуском и остановкой, отображение предупредительных и аварийных сигналов. Степень автоматизации агрегата обозначена как 1 (ручной запуск и остановка), что означает необходимость операторского управления с панели, но с возможностью интеграции в системы более высокого уровня автоматизации.

Основные технические характеристики и их значение:

• Номинальная и максимальная мощность: Установка развивает номинальную электрическую мощность 1600 кВт (2000 кВА) и максимальную мощность 1760 кВт (2200 кВА). Коэффициент мощности (cos φ) равен 0.8. Это означает, что генератор способен непрерывно выдавать 1600 кВт, а в течение ограниченного времени (обычно до 1 часа в 12) может выдерживать нагрузку до 1760 кВт, что критически важно для пуска электродвигателей или компенсации пиковых нагрузок.


• Выходное напряжение: Ключевая особенность — высокое выходное напряжение 6300 В (6.3 кВ). Номинальный ток при этом составляет 147 А. Такое напряжение позволяет напрямую, без понижающих трансформаторов, подключать генератор к высоковольтным распределительным сетям объектов.


• Частота тока: Стандартная для России и СНГ — 50 Гц.


• Топливная система: Вместительный топливный бак на 1100 литров обеспечивает автономную работу в течение 8.4 часов при 75% нагрузке без дозаправки. Для точного расчёта запаса хода важны данные по расходу топлива: при 100% нагрузке — 428.6 л/ч, при 75% — 311.3 л/ч, при 50% — 208.8 л/ч. Наличие топливного сепаратора (водоотделителя) обязательно для очистки дизельного топлива от воды и механических примесей, что значительно продлевает жизнь топливной аппаратуры двигателя.


• Система охлаждения: Жидкостная система охлаждения с объёмом 412 литров и крупногабаритным радиатором (размеры 2738х2099 мм, поднят на высоту 300 мм от пола) обеспечивает эффективный отвод тепла при длительной работе под нагрузкой.


• Система снижения шума: В комплектацию входит промышленный глушитель, который снижает уровень шума выхлопа. Уровень звукового давления на расстоянии 7 метров составляет 102 дБ, что характерно для агрегатов такого класса в открытом исполнении.


• Габариты и масса: Агрегат имеет солидные размеры: длина 6300 мм, ширина 2240 мм, высота 2738 мм. Высота рамы (клиренс) — 300 мм, что важно для перемещения по территории. Масса установки около 5590 кг (брутто 5592 кг) требует применения специального грузоподъёмного и транспортного оборудования для монтажа и перевозки.


• Дополнительное оборудование: В базовую комплектацию, помимо глушителя и контроллера, также входят стартерные аккумуляторные батареи с напряжением бортовой сети 24 В и шкаф управления (ЩУ).

Области применения:

Данный высоковольтный дизель-генератор предназначен для использования в качестве основного, резервного или аварийного источника питания на объектах, имеющих собственную высоковольтную распределительную сеть или мощное высоковольтное оборудование.

1. Горнодобывающая и нефтегазовая промышленность: Обеспечение энергией удалённых промыслов, буровых установок, карьеров, обогатительных фабрик, где нет централизованных сетей или требуется абсолютная независимость от них.


2. Промышленные предприятия: Резервное или постоянное питание для цехов с высоковольтным оборудованием (печи, мощные компрессоры, насосные станции, электродвигатели), предотвращение ущерба от внезапных отключений на металлургических, химических, машиностроительных заводах.


3. Строительство крупных объектов: Энергоснабжение стройплощадок масштабных инфраструктурных проектов (мосты, тоннели, высотные здания), где требуется большое количество энергии для техники и временных сооружений.


4. Энергетика и коммунальное хозяйство: Резервирование подстанций, котельных, насосных станций водоснабжения и водоотведения, обеспечивающее непрерывность работы критически важной городской инфраструктуры.


5. Порты, логистические терминалы, железнодорожные узлы: Питание кранового оборудования, систем освещения, холодильных складов.


6. Объекты сельского хозяйства: Энергоснабжение крупных животноводческих комплексов, элеваторов, зернохранилищ, перерабатывающих цехов.

Исполнение и гарантия:

Агрегат выполнен в открытом исполнении (Open Type). Это означает, что все основные компоненты смонтированы на единой жёсткой стальной раме, но не закрыты всесторонним звукоизолирующим кожухом. Такое исполнение предполагает установку генератора в специально подготовленном помещении (генераторной) с соответствующими системами вентиляции, отвода выхлопных газов и шумоизоляции, либо под навесом. Гарантия на электростанцию составляет 36 месяцев или 2000 моточасов (в зависимости от того, что наступит раньше), что подтверждает уверенность производителя в надёжности всех компонентов.

Таким образом, ТСС АД-1600С-Т6300-1РМ9 — это профессиональное, высокопроизводительное решение для обеспечения бесперебойного высоковольтного электропитания на ответственных и энергоёмких объектах. Его характеристики, базирующиеся на компонентах мировых лидеров (Baudouin, Leroy Somer), большой запас прочности и длительный межремонтный ресурс делают его капитальным вложением в энергетическую безопасность предприятия.
