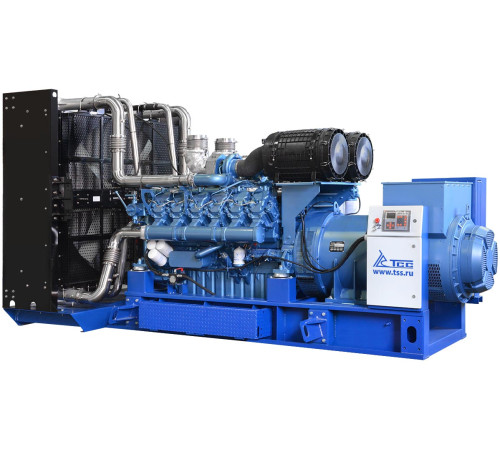

Высоковольтный дизельный генератор ТСС АД-1000С-Т6300-1РМ9: мощность 1000 кВА для бесперебойного электроснабжения

Высоковольтный дизельный генератор ТСС АД-1000С-Т6300-1РМ9 — это мощная автономная дизельная электростанция (ДГУ) номинальной мощностью 1000 кВт (1250 кВА), предназначенная для генерации трёхфазного переменного тока с выходным напряжением 6300 В (6.3 кВ). Установка относится к премиум-серии TSS Premium и представляет собой инженерный комплекс, спроектированный для непрерывной или резервной работы в условиях промышленных объектов, где требуется высоковольтное энергоснабжение.

Конструкция и ключевые компоненты:

1. Двигатель: Сердцем установки является промышленный дизельный двигатель Baudouin 12M33G1400/5 (Франция). Это современный силовой агрегат с V-образным расположением 12 цилиндров, рабочим объёмом 39.2 литра и системой турбонаддува, что обеспечивает высокую удельную мощность и эффективность. Двигатель соответствует экологическим стандартам Stage II / Tier 2. Его ключевые преимущества — высокая надёжность и увеличенный ресурс до капитального ремонта, составляющий 32 000 моточасов.






2. Генератор переменного тока: Применён высоковольтный синхронный генератор TSS-SA-1000(E) SAE 0/18 (6,3 kV). Он оснащён системой независимого возбуждения PMG (Permanent Magnet Generator). Это обеспечивает исключительное качество выходного напряжения — стабильную частоту и форму синусоиды даже при резких изменениях нагрузки (пуск мощных электродвигателей), а также устойчивость к нелинейным нагрузкам. Обмотки генератора имеют высокий класс нагревостойкости H (до 180°C), что гарантирует долговечность и перегрузочную способность.






3. Система управления: Установка комплектуется щитом управления (ЩУ) с цифровой панелью на базе контроллера Lovato RGK800 с интерфейсом на русском языке. Контроллер обеспечивает мониторинг всех ключевых параметров работы: напряжения, тока, частоты, температуры, давления масла, уровня топлива. Регулятор оборотов — электронный, для точного поддержания заданной частоты. Система включает функцию аварийной остановки при выходе параметров за допустимые пределы, защищая оборудование от повреждений.






4. Системы обеспечения:





   • Охлаждение: Закрытая жидкостная система с радиатором. Объём системы охлаждения — 233 литра. Габариты радиатора (2200x2250 мм) и его конструкция обеспечивают эффективный теплоотвод при длительной работе.


   • Смазка: Объём масляной системы — 146 литров. Рекомендуется использование высококачественных масел SAE 15W40 или 10W30.


   • Топливная система: Включает сепаратор для очистки дизельного топлива от воды и механических примесей, а также датчик уровня топлива. Расход топлива: ~129.2 л/ч при 50% нагрузки, ~191 л/ч при 75% и ~259.1 л/ч при 100% нагрузке.


   • Пусковая система: Напряжение бортовой сети — 24 В. Установлены два аккумулятора 6CT-225 Ecostart.


   • Глушитель: В базовой комплектации установлен промышленный глушитель для снижения шумового воздействия. Уровень звукового давления на расстоянии 7 метров составляет 102 дБ.





Технические характеристики и исполнение:

• Мощность: Номинальная — 1000 кВт / 1250 кВА. Максимальная (кратковременная) — 1100 кВт / 1375 кВА. Коэффициент мощности — 0.8.


• Выходные параметры тока: Напряжение — 6300 В, номинальный ток — 115 А, частота — 50 Гц.


• Исполнение: Открытое (капотного типа), на цельнометаллической раме высотой 320 мм. Степень защиты оболочки IP23 (защита от попадания твёрдых предметов >12.5 мм и капель воды под углом до 60°). Для работы в условиях улицы или неотапливаемых помещений требуется монтаж в всепогодный кожух или контейнер.


• Габариты и вес: Длина — 5450 мм, ширина — 2200 мм, высота — 2483 мм. Сухая масса установки — 9500 кг.


• Степень автоматизации: Степень 1 по ГОСТ Р ИСО 8528-5 — ручной запуск и остановка, автоматический контроль параметров, ручное переключение режимов.


• Гарантия: Установлен расширенный гарантийный срок — 36 месяцев или 2000 моточасов наработки (в зависимости от того, что наступит раньше).

Основные сферы и цели применения:
Данная высоковольтная ДГУ предназначена для автономного или резервного электроснабжения средних и крупных промышленных объектов, где внутренние распределительные сети рассчитаны на напряжение 6 кВ. Это оптимальное решение для:

• Промышленных предприятий: Обеспечение резервного питания цехов, технологических линий, компрессорных станций при авариях в центральной сети.


• Нефтегазового сектора: Электроснабжение буровых установок, промыслов, насосных станций, пунктов подготовки нефти и газа в удалённых районах.


• Горнодобывающей отрасли: Питание оборудования на карьерах, разрезах, в шахтах.


• Строительства: Энергообеспечение масштабных строек, где ещё нет подключения к сетям или требуется временный мощный источник.


• Объектов ЖКХ и инфраструктуры: Резервное питание крупных котельных, насосных станций водоснабжения, очистных сооружений.


• Крупных логистических и складских комплексов: Как показал реализованный проект для склада Wildberries в парке «Коледино», такие ДГУ способны обеспечивать бесперебойную работу критичной инфраструктуры с высоким энергопотреблением. Установка может интегрироваться в существующие инженерные системы с минимальными доработками.

Преимущества модели АД-1000С-Т6300-1РМ9:

• Высоковольтный выход: Позволяет напрямую подключаться к распредсетям 6 кВ, минимизируя потери и затраты на трансформацию.


• Надёжность и ресурс: Базовый двигатель Baudouin с ресурсом 32 000 часов и генератор с системой PMG гарантируют долговечную и стабильную работу.


• Готовность к эксплуатации: Базовая комплектация включает глушитель, АКБ, заправочную станцию для масла и охлаждающей жидкости, полностью укомплектованный щит управления.


• Сервисная поддержка: Наличие гарантии 3 года, развитая сеть сервисных центров и доступность оригинальных запчастей на территории РФ.


• Адаптивность: Установка может использоваться как в открытом исполнении для монтажа в помещении, так и служить основой для создания всепогодной электростанции в кожухе или блок-контейнере.

Таким образом, дизельный генератор ТСС АД-1000С-Т6300-1РМ9 — это профессиональное, высокотехнологичное решение для организации надёжного основного или резервного энергоснабжения ответственных промышленных объектов, сочетающее в себе мощность, соответствующую классу 1 МВт, высокое выходное напряжение 6.3 кВ, проверенную надёжность компонентов премиум-класса и адаптацию к требованиям российского рынка.
