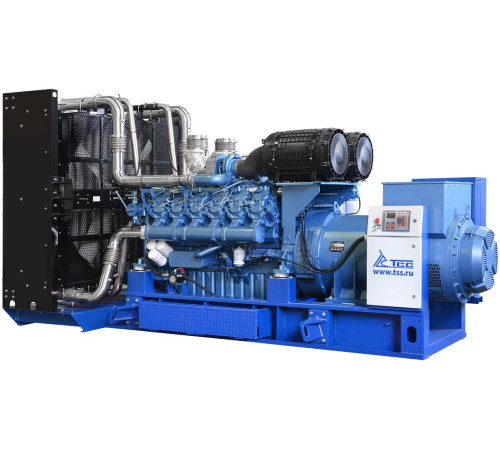

Высоковольтный дизельный генератор ТСС АД-1000С-Т6300-1РМ9: мощность 1000 кВА для бесперебойного электроснабжения

Высоковольтный дизельный генератор ТСС АД-1000С-Т6300-1РМ9 — это мощная, надежная и автономная электростанция, предназначенная для генерации трехфазного переменного тока с номинальным напряжением 6300 Вольт. Данная модель представляет собой профессиональное оборудование промышленного класса из серии TSS Premium, спроектированное для непрерывной длительной работы в качестве основного или резервного источника питания объектов, требующих высоковольтного подключения. Его ключевая особенность — выходное напряжение 6.3 кВ, что позволяет напрямую, без использования понижающих трансформаторных подстанций, интегрировать генератор в высоковольтные сети промышленных предприятий, значительно сокращая капитальные затраты и потери энергии.

Технические характеристики и конструктивные особенности

Сердцем электростанции является дизельный двигатель Baudouin 12M33G1400/5 промышленной линейки Industrial Engines. Этот 12-цилиндровый V-образный мотор известен своей исключительной надежностью, высоким крутящим моментом и адаптацией к длительным нагрузкам. Он обеспечивает номинальную мощность генератора в 1000 кВт (1250 кВА) и максимальную (резервную) мощность в 1100 кВт (1375 кВА) при коэффициенте мощности 0.8. Такой запас по мощности (10%) критически важен для пуска энергоемкого оборудования с высокими пусковыми токами. Ресурс двигателя до капитального ремонта составляет 32 000 моточасов, что подчеркивает его долговечность и ориентацию на интенсивную эксплуатацию.

Электрическую энергию вырабатывает высоковольтный генератор TSS-SA-1000(E) SAE 0/18 на 6,3 kV. Его конструкция оптимизирована для выдачи стабильного напряжения и частоты (50 Гц) в высоковольтной сети. Номинальный выходной ток составляет 115 А, что соответствует мощности 1000 кВт при напряжении 6300 В. Генератор и двигатель смонтированы на мощной стальной раме высотой 320 мм, обеспечивающей жесткость конструкции и удобство для транспортировки.

Система охлаждения и эксплуатационные параметры
Для отвода тепла от высоконагруженного двигателя используется эффективная жидкостная система охлаждения с радиатором. Габариты радиатора (2200x2250 мм) и его конструкция, поднятая на 188 мм от пола, обеспечивают оптимальный воздушный поток. Объем системы охлаждения — 233 литра, что гарантирует стабильный тепловой режим даже в условиях высокой окружающей температуры. Уровень звукового давления на расстоянии 7 метров составляет 102 дБ, что характерно для оборудования такой мощности в открытом исполнении. Для снижения шума выхлопа и соответствия экологическим нормам в комплектацию включен промышленный глушитель.

Топливная система и экономичность
Агрегат работает на дизельном топливе. Важным элементом, повышающим надежность и срок службы двигателя, является наличие топливного сепаратора, который обеспечивает тонкую очистку топлива от воды и механических примесей. Расход топлива напрямую зависит от нагрузки: при 50% мощности он составляет 129.2 л/ч, при 75% — 191 л/ч, а при полной 100% нагрузке достигает 259.1 л/ч. Эти данные необходимы для точного расчета емкости топливных хранилищ и планирования бюджета на эксплуатацию.

Система управления и контроля
Управление генератором осуществляется с помощью современного контроллера Lovato RGK800 с цифровой панелью, размещенного в щите управления (ЩУ). Степень автоматизации агрегата соответствует 1-й категории (ручной запуск и остановка). Контроллер предоставляет оператору полную информацию о параметрах работы: напряжение, ток, частота, температура охлаждающей жидкости, давление масла, уровень топлива, счетчик моточасов. Он также обеспечивает защиту от аварийных режимов (перегрузка, низкое давление масла, перегрев). Напряжение бортового электрооборудования и системы запуска — 24 В, что обеспечивает высокий стартовый момент для уверенного пуска. В состав стартерной системы входят два мощных аккумулятора 6CT-225 Ecostart.

Комплектация и габариты
Агрегат поставляется в полной заводской готовности к эксплуатации. Помимо базовых компонентов, в комплектацию входят: промышленный глушитель, аккумуляторные батареи, щит управления с цифровой панелью, а также станция заправки маслом и охлаждающей жидкостью (ОЖ), что значительно упрощает сервисное обслуживание. Габаритные размеры установки (5450x2200x2483 мм, ДхШхВ) и вес (9500 кг / брутто 9510 кг) требуют ответственного подхода к планированию размещения, транспортировки и установки. Необходимо обеспечить ровное, подготовленное основание, свободный доступ для обслуживания и приток воздуха к радиатору.

Сфера применения
Высоковольтный генератор ТСС АД-1000С-Т6300-1РМ9 предназначен для использования на крупных промышленных и инфраструктурных объектах, где существует высоковольтная распределительная сеть 6 кВ. Его основное применение:

1. Промышленные предприятия: Нефтегазовая отрасль, горнодобывающая промышленность, металлургические и машиностроительные заводы, химические производства в качестве резервного или аварийного источника питания для непрерывных технологических циклов.


2. Энергетика и коммунальное хозяйство: Для резервирования собственных нужд подстанций, питания насосных станций водоснабжения и водоотведения, котельных.


3. Строительство: Электроснабжение масштабных строительных площадок, где нет развитой низковольтной инфраструктуры, но есть возможность подключения к высоковольтным линиям.


4. Добывающие платформы и удаленные объекты: Может использоваться как основной источник энергии на месторождениях или в удаленных поселках с высоковольтной сетью.


5. Резервное питание для ЦОД (центров обработки данных) и крупных учреждений: При наличии на объекте высоковольтного ввода и трансформаторных подстанций.

Надежность и гарантия
Производитель обеспечивает гарантию на электростанцию сроком 36 месяцев или на 2000 моточасов работы (в зависимости от того, что наступит ранее), что свидетельствует о высокой уверенности в качестве компонентов и сборки. Двигатель Baudouin и генератор TSS являются продуктами с признанной мировой репутацией, что в сочетании с продуманной конструкцией и комплектацией делает данную модель одним из наиболее надежных решений на рынке для задач высоковольтного электропитания.

Таким образом, дизельная электростанция ТСС АД-1000С-Т6300-1РМ9 — это комплексное, готовое к работе решение для ответственных задач бесперебойного или автономного электроснабжения на напряжении 6300 В. Его характеристики, базирующиеся на компонентах ведущих мировых производителей, и расширенная гарантия делают его оптимальным выбором для обеспечения энергетической безопасности крупных промышленных объектов.
