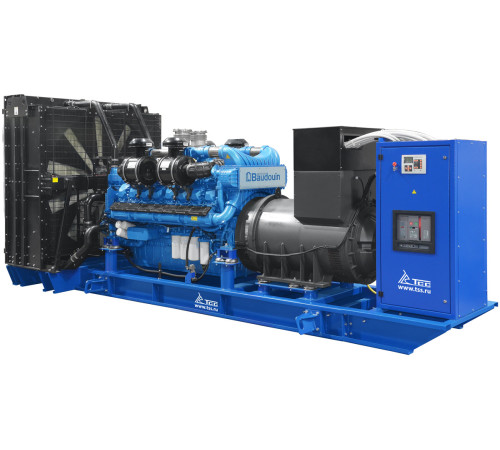

Высоковольтный дизельный генератор ТСС АД-1500С-Т6300-1РМ9 | 1500 кВт, 6.3 кВ

Высоковольтный дизельный генератор ТСС АД-1500С-Т6300-1РМ9 представляет собой мощную, автономную электростанцию, предназначенную для генерации трехфазного электрического тока с выходным напряжением 6300 Вольт. Это профессиональное оборудование промышленного класса, сконструированное для обеспечения бесперебойного и основного электроснабжения критически важных объектов, где требуются большие мощности и высокое напряжение. Его ключевая особенность — встроенный высоковольтный генератор, который позволяет напрямую, без использования громоздких и менее эффективных повышающих трансформаторных подстанций, интегрироваться в сети среднего напряжения.

Детальное описание и технические характеристики:

1. Сердце установки: Двигатель и генератор.

• Двигатель: Оснащен надежным и экономичным дизельным двигателем Baudouin 16M33G2000/5. Французские двигатели Baudouin известны своей долговечностью и адаптацией к длительным непрерывным нагрузкам. Данная 16-цилиндровая V-образная модель обеспечивает необходимую энергию для выработки заявленной мощности.


• Генератор: Применен высоковольтный синхронный генератор TSS-SA-1500(E) (6,3 kV). Именно он производит электроэнергию с промышленным напряжением 6300 В. Такое решение повышает общий КПД системы и снижает потери при передаче энергии на большие расстояния по объекту.


• Мощностные показатели: Номинальная активная мощность агрегата составляет 1500 кВт (1875 кВА), максимальная (резервная) — 1650 кВт (2100 кВА). Коэффициент мощности равен 0.8, что является стандартом для промышленного оборудования. Такой мощности достаточно для электроснабжения крупного производственного цеха, нефтегазового объекта, горнодобывающего предприятия или целого жилого микрорайона в аварийном режиме.


• Ресурс и надежность: Заявленный производителем ресурс работы до капитального ремонта — 32 000 моточасов. Это показатель, подтверждающий промышленное назначение и запас прочности ключевых компонентов. Гарантия предоставляется на 36 месяцев или 2000 моточасов, что свидетельствует о уверенности производителя в качестве сборки.

2. Параметры выходного электрического тока:

• Напряжение: 6300 В (6.3 кВ). Высокое выходное напряжение.


• Номинальный ток: 172 А.


• Частота: 50 Гц (стандарт для РФ и стран СНГ).


• Количество фаз: 3. Трехфазный переменный ток.

3. Системы управления, контроля и безопасности.

• Степень автоматизации: 1 (ручной запуск). Запуск, остановка и управление основными параметрами осуществляются оператором вручную с панели управления.


• Контроллер: Установлен современный цифровой контроллер Lovato RGK800. Он обеспечивает мониторинг всех критических параметров работы: напряжения, тока, частоты, температуры охлаждающей жидкости, давления масла, уровня топлива, времени работы. Панель управления с цифровой индикацией (ШУ с цифровой панелью) входит в стандартную комплектацию.


• Система безопасности: Контроллер и сопутствующая автоматика обеспечивают защиту от аварийных режимов, таких как перегрузка по току, критическое падение давления масла или перегрев двигателя, с последующей остановкой установки.

4. Топливная система и экономичность.

• Вид топлива: Дизельное топливо.


• Расход топлива: Является ключевым эксплуатационным показателем. При 50% нагрузке (750 кВт) расход составляет 195 литров в час, при 75% (1125 кВт) — 291 л/ч, а при 100% номинальной нагрузке (1500 кВт) — 401 л/ч. Эти данные позволяют точно планировать логистику топлива для непрерывной работы.


• Топливный сепаратор: Наличие сепаратора тонкой очистки топлива (Топливный сепаратор: да) — обязательная опция для защиты топливной аппаратуры двигателя Baudouin от воды и механических примесей, особенно при длительной работе.

5. Система охлаждения и шумоподавление.

• Охлаждение: Двигатель оснащен жидкостной системой охлаждения замкнутого типа с принудительной циркуляцией. Объем системы охлаждения — 400 литров. В комплектацию входит станция заправки маслом и охлаждающей жидкостью (ОЖ), что упрощает обслуживание.


• Уровень шума: 120 дБ на расстоянии 7 метров. Это высокий уровень шума, характерный для мощных промышленных установок. Для работы вблизи жилой застройки или с соблюдением строгих санитарных норм потребуется проектирование и установка дополнительных шумопоглощающих кожухов или строительство специального генераторного помещения.

6. Эксплуатационные характеристики и исполнение.

• Исполнение: Открытое (рама). Генераторная установка смонтирована на мощной стальной раме-шасси без всепогодного кожуха. Это предполагает ее установку внутри специально подготовленного помещения (генераторной) с приточно-вытяжной вентиляцией, отводом выхлопных газов и системой пожаротушения.


• Экологический класс: Stage II (EU Stage II). Соответствие данному экологическому стандарту означает контроль за выбросами вредных веществ (оксидов азота, углеводородов, сажи) в выхлопных газах.


• Комплектация: Помимо базовой установки, в комплект входят: промышленный глушитель для отвода выхлопных газов, комплект аккумуляторных батарей (АКБ) с напряжением 24 В для запуска, шкаф управления (ШУ) с цифровой панелью и станция для заправки.

7. Габариты и масса.

• Габаритные размеры (ДхШхВ): 7510х2120х2611 мм. Установка имеет значительные размеры, требующие соответствующей площадки для размещения.


• Масса (нетто/брутто): 12000 кг / 12010 кг. Вес около 12 тонн подразумевает необходимость использования грузоподъемной техники для разгрузки и монтажа, а также подготовленного фундамента.

Основные сферы применения высоковольтного дизельного генератора ТСС АД-1500С-Т6300-1РМ9:

1. Промышленность и производство: Обеспечение резервного и основного электроснабжения крупных заводов, фабрик, металлургических комбинатов, химических производств, где остановка технологических линий приводит к колоссальным убыткам.


2. Нефтегазовая и горнодобывающая отрасль: Электроснабжение буровых установок, промыслов, насосных станций, полевых баз, обогатительных фабрик в условиях отсутствия централизованных сетей или для их дублирования.


3. Энергетика и инфраструктура: Резервный источник питания для подстанций, котельных, насосных станций водоснабжения и водоотведения, объектов связи и передачи данных.


4. Строительство: Временное основное электроснабжение масштабных строек, где требуется подключение мощного оборудования (краны, бетонные узлы, экскаваторы) через высоковольтную сеть.


5. Объекты специального назначения: Военные части, научно-исследовательские центры, медицинские комплексы с критическим энергопотреблением, где недопустимы перебои в подаче электроэнергии.

Артикул 052137 однозначно идентифицирует данную модель в каталоге производителя. Высоковольтный генератор ТСС АД-1500С-Т6300-1РМ9 — это не просто генератор, а сложный инженерный комплекс, требующий профессионального подхода к транспортировке, монтажу, подключению к высоковольтной шине через соответствующую коммутационную аппаратуру (разъединители, защитные устройства), пуско-наладке и дальнейшему техническому обслуживанию силами квалифицированного персонала. Его выбор оправдан в случаях, когда необходимо обеспечить надежное, централизованное электроснабжение объектов с высоковольтной распределительной сетью 6 кВ.
