Высоковольтный дизельный генератор ТСС АД-1500С в контейнере: надежное энергоснабжение 6.3 кВ

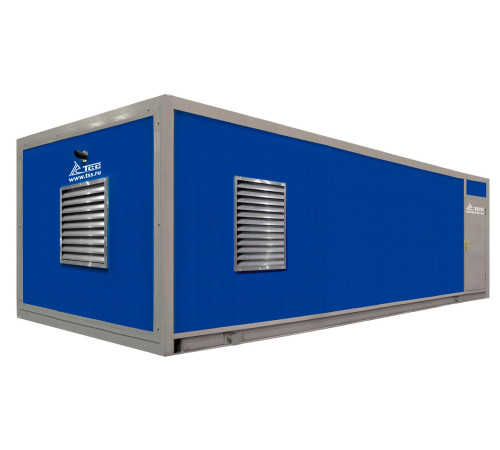

Высоковольтный дизельный генератор ТСС АД-1500С-Т6300-1РНМ9 в контейнере — это автономная дизельная электростанция промышленного класса, предназначенная для основного или резервного электроснабжения объектов, требующих высокой мощности и высокого напряжения. Установка представляет собой полностью укомплектованный энергокомплекс в шумопоглощающем всепогодном контейнере, готовый к эксплуатации после подключения к нагрузке и топливной системе.

Ключевые характеристики и их детальная расшифровка:

1. Мощностные параметры и выходные электрические характеристики:

• Номинальная мощность: 1500 кВт (1875 кВА).


• Максимальная (резервная) мощность: 1650 кВт (2100 кВА). Это означает, что генератор гарантированно выдает 1500 кВт для длительной непрерывной работы и может выдерживать нагрузку до 1650 кВт в течение ограниченного времени (обычно до 1 часа в 12-часовом цикле), что критически важно для покрытия пиковых нагрузок или пусковых токов мощного оборудования.


• Выходное напряжение: 6300 В (6.3 кВ). Это высоковольтное напряжение стандартного промышленного класса. Такое исполнение исключает необходимость использования повышающих трансформаторов на стороне генератора, что снижает общие потери энергии и упрощает интеграцию установки в существующие высоковольтные сети предприятий.


• Номинальный ток: 172 А при напряжении 6300 В.


• Количество фаз и частота: Трехфазный ток, промышленная частота 50 Гц.


• Коэффициент мощности (cos φ): 0.8. Стандартное значение для промышленных генераторов, определяющее соотношение активной (кВт) и полной (кВА) мощности.

2. Сердце установки: двигатель и генератор:

• Двигатель: Baudouin 16M33G2000/5. Это высококлассный французский дизельный двигатель морского и стационарного исполнения, известный своей надежностью, топливной экономичностью и большим моторесурсом. Модель 16M33 с 16 цилиндрами V-образного расположения специально разработана для тяжелых постоянных нагрузок.


• Ресурс до капитального ремонта: 32 000 моточасов. Чрезвычайно высокий показатель, свидетельствующий о долговечности и рассчитанности на работу в режиме основного источника питания.


• Генератор (альтернатор): TSS-SA-1500(E) (6,3 kV). Синхронный бесщеточный генератор, специально спроектированный для работы на высокое напряжение 6300 В. Такие альтернаторы отличаются высокой стабильностью выходного напряжения, устойчивостью к перегрузкам и низким уровнем гармонических искажений.


• Экологический класс: Stage II (соответствует директиве EU 97/68/EC). Это европейский стандарт выбросов для двигателей внедорожной техники, ограничивающий содержание вредных веществ в выхлопных газах (оксиды азота, углерода, твердые частицы).

3. Исполнение и конструктивные особенности:

• Исполнение: Контейнер (капотного типа). Это ключевое преимущество модели. Все компоненты смонтированы внутри металлического всепогодного контейнера-капота с шумоизоляцией.


• Габаритные размеры (ДхШхВ): 10000х2700х3300 мм. Установка имеет значительные размеры, соответствующие ее мощности, и требует подготовленной площадки для размещения.


• Вес: 20 500 кг (масса нетто) / 20 510 кг (брутто). Важный параметр для организации транспортировки и установки.


• Уровень шума: 120 дБ на расстоянии 1 метр от кожуха двигателя. Контейнерное исполнение со встроенным глушителем существенно снижает уровень шума на периферии, но вблизи установка остается очень шумной, что типично для оборудования такого класса и требует размещения в специальных зонах.

4. Системы управления, контроля и комплектация:

• Степень автоматизации: 1 (ручной запуск и остановка). Управление осуществляется оператором на месте. Для автоматического ввода резерва (АВР) при пропадании сетевого напряжения требуется дооснащение дополнительными блоками автоматики.


• Контроллер: Lovato RGK800. Надежный цифровой контроллер, являющийся мозгом установки. Он отображает все ключевые параметры работы: напряжение, ток, частоту, мощность, обороты двигателя, уровень топлива, температуру охлаждающей жидкости, давление масла. Контроллер обеспечивает защиту генератора от аварийных режимов (перегрузка, низкое давление масла, перегрев и т.д.), останавливая двигатель при их возникновении.


• Шкаф управления (ШУ) с цифровой панелью: Все органы управления и дисплей контроллера выведены на удобную панель в шкафу управления.


• Комплектация: Установка поставляется полностью готовой к работе, включая:


  • Промышленный глушитель для снижения шума выхлопа.


  • Аккумуляторные батареи (АКБ) с напряжением 24 В для запуска двигателя.


  • Станция заправки маслом и охлаждающей жидкости (ОЖ) для удобного обслуживания.


  • Топливный сепаратор (предварительная очистка топлива) — критически важный элемент для защиты топливной аппаратуры двигателя Baudouin от воды и механических примесей, значительно продлевающий ее ресурс.





5. Эксплуатационные и экономические показатели:

• Расход топлива: Прямо зависит от нагрузки. При 50% мощности (750 кВт) — 195 л/ч, при 75% (1125 кВт) — 291 л/ч, при 100% номинальной мощности (1500 кВт) — 401 л/ч. Эти данные позволяют точно рассчитать потребность в топливе и затраты на эксплуатацию.


• Объем системы охлаждения: 400 литров. Используется эффективная жидкостная система охлаждения закрытого типа с термостатом для поддержания оптимальной рабочей температуры двигателя.


• Напряжение бортового электрооборудования: 24 В. Стандарт для запуска мощных промышленных дизельных двигателей.


• Гарантия: 36 месяцев или 2000 моточасов (в зависимости от того, что наступит раньше). Длительная гарантия подтверждает надежность оборудования.

Для чего и где используется данный высоковольтный дизельный генератор:

Установка предназначена для объектов, где требуется надежное, высокомощное и высоковольтное электроснабжение. Ее основное применение:

1. Основной источник электроэнергии:





   • Для удаленных промышленных площадок, не имеющих подключения к централизованным сетям: горнодобывающие предприятия, карьеры, нефтегазовые месторождения (кустовые площадки, ДНС, КС).


   • Строительные площадки масштабных объектов (метрополитен, мосты, заводы), где требуется энергия для множества мощных потребителей: кранов, бетонных узлов, компрессорных станций.







2. Резервный (аварийный) источник электроэнергии:





   • На объектах с категорией I и особой группой I по надежности электроснабжения, где перерыв в питании недопустим: крупные больничные комплексы, центры обработки данных (ЦОД), телекоммуникационные узлы, военные объекты.


   • На промышленных предприятиях с непрерывным циклом производства: металлургические, химические, нефтеперерабатывающие заводы, цементное производство. Остановка технологических линий из-за отключения электричества приводит к колоссальным убыткам.


   • Для коммерческих и инфраструктурных объектов: торгово-развлекательные центры, аэропорты, железнодорожные вокзалы, стадионы.







3. Источник для компенсации пиковых нагрузок (Пикинг-станция):





   • На предприятиях, где периодически возникает необходимость в кратковременном значительном увеличении мощности, которое экономически невыгодно или технически невозможно покрыть за счет сетевого электричества.





Преимущества именно этой модели в контейнерном исполнении:

• Всепогодность и защита: Контейнер защищает оборудование от атмосферных осадков, пыли, ветра и солнца, позволяя размещать установку на открытой площадке.


• Шумоизоляция: Значительно снижает уровень шума, что важно для соблюдения экологических норм.


• Быстрый ввод в эксплуатацию: Установка поставляется как «подключи и работай», минимизируя монтажные работы на объекте.


• Мобильность: Несмотря на вес и габариты, установку можно транспортировать автомобильным или железнодорожным транспортом и передислоцировать при необходимости.


• Безопасность: Контейнер препятствует несанкционированному доступу к токоведущим частям и движущимся элементам.

Таким образом, ТСС АД-1500С-Т6300-1РНМ9 — это профессиональное, надежное и готовое решение для обеспечения электроэнергией крупных промышленных, инфраструктурных и коммерческих объектов, где критически важны мощность в 1.5 МВт, высокое выходное напряжение 6.3 кВ и возможность работы в тяжелых условиях благодаря контейнерному исполнению и двигателю Baudouin с большим ресурсом.
