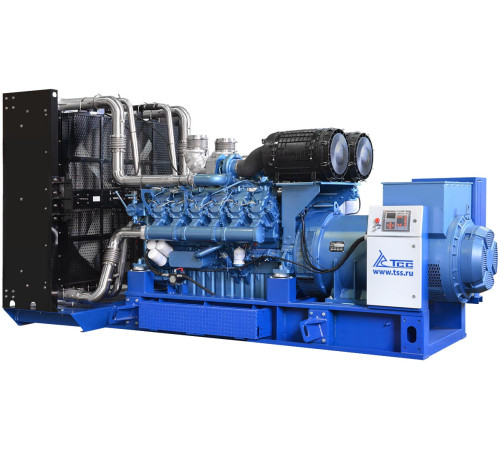

Высоковольтный дизельный генератор ТСС АД-900С-Т6300-1РМ9: надежное электроснабжение 6.3 кВ

Высоковольтный дизельный генератор ТСС АД-900С-Т6300-1РМ9 представляет собой мощную автономную дизель-генераторную установку (ДГУ), предназначенную для выработки электроэнергии промышленного класса напряжением 6300 Вольт (6.3 кВ). Это оборудование серии TSS Premium — результат разработки инженеров Производственного комплекса Группы компаний ТСС в 2016 году, созданный как расширение линейки высококачественных и экономически эффективных электростанций для широкого спектра задач.

Основное назначение и сфера применения
Данная высоковольтная ДГУ рекомендована для автономного и резервного энергоснабжения крупных промышленных объектов, где существует потребность в мощных, надежных источниках питания высокого напряжения. Её применение исключает необходимость использования понижающих трансформаторных подстанций большой мощности, позволяя напрямую интегрироваться в существующие высоковольтные сети объектов.
Типичные сферы использования:

• Промышленные предприятия: заводы, фабрики, горнодобывающие и перерабатывающие комплексы.


• Нефтегазовый сектор: буровые установки, компрессорные станции, пункты подготовки и перекачки.


• Энергетика и инфраструктура: резервное питание для котельных, насосных станций, объектов водоснабжения.


• Крупные строительные площадки, особенно на этапе пусконаладки, когда внешние сети еще не подведены или недостаточны.


• Удаленные объекты, не имеющие доступа к централизованным сетям электроснабжения.

Детальное описание ключевых компонентов и характеристик

1. Двигатель: Baudouin 12M33G1250/5
Сердцем установки является современный высокотехнологичный дизельный двигатель французского производства Moteurs Baudouin. Модель 12M33G1250/5 обеспечивает высокую надежность и ресурс.

• Конфигурация и мощность: 12-цилиндровый V-образный двигатель с турбонаддувом (система впуска воздуха с турбонаддувом). Рабочий объем — 39.2 литра. Он обеспечивает номинальную мощность 900 кВт и максимальную (резервную) мощность 990 кВт.


• Экономичность и ресурс: Двигатель отличается низким удельным расходом топлива. При 50% нагрузке расход составляет 119.4 л/ч, при 75% — 174.9 л/ч, при 100% — 236.1 л/ч. Заявленный ресурс до капитального ремонта — 32 000 моточасов, что подтверждает его долговечность и окупаемость.


• Системы: Оснащен электронным регулятором оборотов для стабильной работы. Объем масляной системы — 146 л (рекомендуемое масло SAE 15W40/10W30). Объем системы охлаждения — 233 л. Имеется система аварийной остановки для защиты в критических ситуациях.

2. Генератор: TSS-SA-900(E) SAE 0/18 (6,3 kV)
Электрическую энергию вырабатывает бесщёточный синхронный генератор высокого напряжения.

• Напряжение и ток: Выходное напряжение — 6300 В, номинальный выходной ток — 103 А. Это соответствует номинальной полной мощности в 1125 кВА и максимальной — 1237.5 кВА при коэффициенте мощности 0.8.


• Система возбуждения: Используется независимая система возбуждения от постоянных магнитов (PMG — Permanent Magnet Generator). Это обеспечивает высокую стабильность выходного напряжения (точность регулировки ±0.5% во всем диапазоне нагрузок), отличные характеристики при пуске двигателей с высокими пусковыми токами и устойчивую работу с нелинейными нагрузками.


• Конструкция: Класс изоляции обмотки — H (до 180°C), что гарантирует надежность при повышенных тепловых нагрузках. Шаг обмотки 2/3 способствует генерации синусоидального напряжения с низким уровнем гармонических искажений. Генератор имеет один опорный подшипник.

3. Система управления и контроля: Контроллер Lovato RGK800
Установка оснащена интеллектуальной панелью управления (ЩУ) с цифровой панелью на базе контроллера Lovato RGK800.

• Интерфейс: Полностью русскоязычный интерфейс на большом брызгозащищенном ЖК-дисплее, удобный для оператора.


• Функционал: Обеспечивает ручной запуск (степень автоматизации 1), автоматический запуск при пропадании основного питания, контроль всех ключевых параметров сети и самой ДГУ (напряжение, ток, частота, температура, давление масла и т.д.).


• Мониторинг и учет: Ведет журнал событий, учитывает выработанную электроэнергию. Наличие интерфейсов RS-485 и WiFi позволяет организовать проводной или беспроводной удаленный мониторинг и управление станцией.


• Рабочие условия: Контроллер рассчитан на безотказную работу при экстремально низких температурах до -30°C.

4. Конструктивное исполнение и комплектация

• Исполнение: Открытое (капотное), что облегчает доступ для обслуживания. Степень защиты оболочки — IP23 (защита от попадания твердых предметов диаметром более 12.5 мм и капель воды, падающих под углом до 60°). Установка смонтирована на мощной раме высотой 320 мм.


• Габариты: Размеры составляют 5345 мм (длина) х 2194 мм (ширина) х 2433 мм (высота). Общая масса — около 7000 кг.


• Шумоподавление: Уровень звукового давления на расстоянии 7 метров — 102 дБ. В комплектацию входит промышленный глушитель для снижения шума выхлопа.


• Базовая комплектация: Помимо глушителя, включает аккумуляторные батареи (АКБ) с отключателем, станцию заправки маслом и охлаждающей жидкостью (ОЖ), топливный сепаратор очистки дизельного топлива, датчик уровня топлива в баке и замок горловины бака.


• Система охлаждения: Радиатор жидкостной системы охлаждения имеет габариты 1800х2045 мм и приподнят на 433 мм от уровня пола для эффективного забора воздуха.

Эксплуатационные преимущества и гарантии

• Надежность и гарантия: Производитель предоставляет расширенную гарантию — 36 месяцев или 2000 моточасов (в зависимости от того, что наступит раньше), что является одним из лучших показателей на рынке и прямо свидетельствует о качестве и надежности компонентов.


• Готовность к работе: Установка поставляется в высокой степени заводской готовности. Напряжение бортового электрооборудования — 24 В, что обеспечивает уверенный пуск.


• Техническая и сервисная поддержка: ГК ТСС предлагает комплексный подход: от проектного обследования объекта и проектирования (в т.ч. по требованиям ПП №87) до монтажа, пусконаладки, обучения персонала и заключения долгосрочных сервисных контрактов. Обеспечивается полное гарантийное и постгарантийное обслуживание с поставкой оригинальных запчастей.

Заключение
Высоковольтный дизельный генератор ТСС АД-900С-Т6300-1РМ9 — это современное, технологичное и надежное решение для обеспечения электроэнергией напряжением 6.3 кВ. Сочетание высокоресурсного двигателя Baudouin, точного бесщеточного генератора с системой возбуждения PMG, продвинутой системы управления на контроллере Lovato и расширенной гарантии делает эту установку бескомпромиссным выбором для требовательных промышленных задач, где критически важны бесперебойность, стабильность параметров сети и общая стоимость владения.
