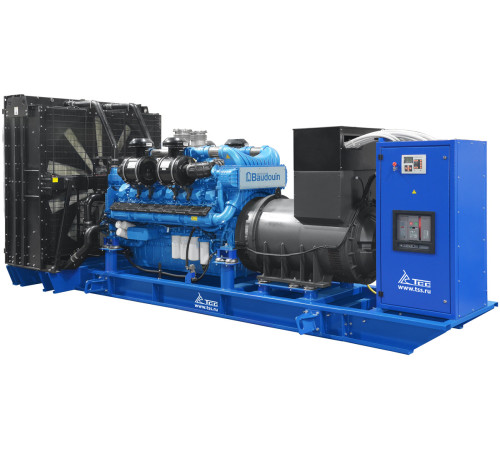

Высоковольтный дизельный генератор ТСС АД-1500С-Т10500-1РМ9: надежное электроснабжение 10.5 кВ

Высоковольтный дизельный генератор ТСС АД-1500С-Т10500-1РМ9 — это мощная, автономная электростанция промышленного класса, предназначенная для генерации трёхфазного электрического тока с выходным напряжением 10500 В (10.5 кВ). Данная модель представляет собой вершину инженерной мысли в сегменте высоковольтного резервного и основного энергоснабжения. Её конструкция и технические характеристики ориентированы на решение задач, где требуется надёжное, бесперебойное электроснабжение объектов, изначально рассчитанных на высокое напряжение, без использования понижающих трансформаторных подстанций.

Артикул производителя: 052138.

Конструкция и ключевые компоненты

Установка выполнена в открытом исполнении (Open Type), что подразумевает её монтаж в специально подготовленных помещениях (генераторных залах) с контролируемым микроклиматом, вентиляцией и шумоизоляцией. Это обеспечивает оптимальные условия для работы, лёгкий доступ для обслуживания и максимальный отвод тепла.

Сердцем генератора является дизельный двигатель Baudouin 16M33G2000/5. Французский производитель Baudouin славится своими надёжными силовыми агрегатами для морской и стационарной техники. Данный 16-цилиндровый V-образный двигатель обеспечивает высокий крутящий момент и долговечность. Важнейший показатель — ресурс работы до капитального ремонта составляет 32 000 моточасов, что свидетельствует о его рассчитанности на длительную и интенсивную эксплуатацию. Двигатель соответствует экологическому классу Stage II (Евро II), что определяет допустимый уровень выбросов вредных веществ.

Электрическую энергию вырабатывает высоковольтный синхронный генератор TSS-SA-1500(E) с номинальным напряжением 10.5 кВ. Его конструкция оптимизирована для работы в паре с двигателем Baudouin, обеспечивая стабильные выходные параметры тока.

Система управления и контроля построена на базе цифрового контроллера Lovato RGK800, установленного в шкафу управления (ШУ). Эта панель предоставляет оператору полный контроль над параметрами работы: напряжение, ток, частота, температура, уровень масла, количество моточасов. Она также фиксирует ошибки и предупреждения, обеспечивая диагностику системы. Степень автоматизации данной модели — 1-я (ручной запуск и остановка). Это означает, что управление осуществляется оператором непосредственно с панели, без автоматического включения при пропадании сетевого напряжения.

Система охлаждения — жидкостная, с мощным радиатором. Объём системы охлаждения — 400 литров. Габариты радиатора (2200x2250 мм) и его конструкция (с расстоянием от пола 188 мм) рассчитаны на эффективный отвод значительного тепловыделения. В комплектацию входит станция заправки маслом и охлаждающей жидкостью (ОЖ), что упрощает процедуры обслуживания.

Для снижения шума выхлопа установлен промышленный глушитель. Уровень звукового давления на расстоянии 7 метров составляет 120 дБ, что подтверждает необходимость монтажа в изолированном помещении или использования дополнительных шумопоглощающих кожухов.

Топливная система оснащена сепаратором для тонкой очистки дизельного топлива от воды и механических примесей, что критически важно для защиты топливной аппаратуры высокооборотистого двигателя и увеличения его ресурса.

Установка смонтирована на мощной раме с высотой 188.22 мм, обеспечивающей жёсткость конструкции и удобство для строповки при погрузочно-разгрузочных работах. Общая масса генераторной установки составляет 12 000 кг (12 тонн), а габаритные размеры (ДхШхВ) — 7510х2206х2790 мм. Для запуска используется стартерная система на 24 В, в комплектацию входят аккумуляторные батареи (АКБ).

Технические характеристики и их значение для пользователя

• Номинальная и максимальная мощность: Установка развивает номинальную электрическую мощность 1500 кВт (1875 кВА) и максимальную (резервную) мощность 1650 кВт (2100 кВА). Коэффициент мощности (cos φ) равен 0.8. Это означает, что генератор может непрерывно работать с нагрузкой 1500 кВт, а в течение ограниченного времени (обычно не более 1 часа в течение 12) способен выдерживать пиковую нагрузку до 1650 кВт. Это ключевой параметр для расчёта подключаемого оборудования.


• Выходное напряжение и ток: Напряжение 10500 В (10.5 кВ) и номинальный ток 103 А. Это высоковольтные параметры, требующие соответствующей квалификации персонала и специальных средств защиты при подключении и обслуживании.


• Частота тока: Стандартная для РФ и СНГ — 50 Гц.


• Расход топлива: Является одним из важнейших эксплуатационных показателей. Для данной модели расход дизельного топлива составляет:


  • При 50% нагрузки (750 кВт): 195 литров в час.


  • При 75% нагрузки (1125 кВт): 291 литр в час.


  • При 100% номинальной нагрузке (1500 кВт): 401 литр в час.
    Эти цифры позволяют точно рассчитать потребность в топливе для создания необходимого запаса на определённое время работы.






• Гарантия: Производитель предоставляет расширенную гарантию 36 месяцев или на 2000 моточасов (в зависимости от того, что наступит раньше), что подчёркивает уверенность в надёжности всех компонентов.

Области применения

Высоковольтный генератор ТСС АД-1500С-Т10500-1РМ9 используется там, где необходимо создать полностью автономную систему энергоснабжения высокого напряжения или обеспечить резервное питание для объектов с высоковольтной инфраструктурой:

1. Промышленные предприятия: Резервное или основное питание цехов, насосных станций, компрессорных установок, горнодобывающих комплексов, где внутренние сети рассчитаны на 6 или 10 кВ.


2. Нефтегазовый сектор: Электроснабжение буровых установок, промыслов, пунктов подготовки и перекачки нефти и газа, магистральных трубопроводов (катодная защита, станции катодного питания).


3. Энергетика и коммунальное хозяйство: Резервные источники питания для котельных, водонапорных станций, узлов связи, а также для обеспечения энергией микрорайонов или посёлков в период аварий на ЛЭП.


4. Строительство: Временное основное электроснабжение масштабных строек, где нет возможности подключиться к сетям достаточной мощности, но есть высоковольтное оборудование (краны, бетонные узлы).


5. Сельское хозяйство: Электроснабжение крупных животноводческих комплексов, элеваторов, мелиоративных систем с мощными насосами.


6. Объекты инфраструктуры: Аэропорты, железнодорожные станции, метрополитен (для депо и вспомогательных систем), порты.

Серия TSS Premium

Принадлежность к серии TSS Premium указывает на использование в конструкции premium-комплектующих от мировых лидеров (Baudouin, Lovato), усиленную конструкцию рамы, повышенные стандарты сборки и контроля качества. Это генераторы для ответственных проектов, где на первый план выходят бесперебойность, долговечность и предсказуемость работы оборудования.

Итог: Высоковольтный дизельный генератор ТСС АД-1500С-Т10500-1РМ9 — это профессиональное, ресурсоёмкое решение для промышленного и коммерческого сектора. Его выбор оправдан при необходимости прямого генерирования тока высокого напряжения 10.5 кВ с высокой номинальной мощностью 1500 кВт. Надёжная связка двигателя Baudouin и генератора TSS, большой моторесурс, продуманная система охлаждения и управления делают эту установку капитальным активом, способным годами обеспечивать энергетическую независимость критически важных объектов.
