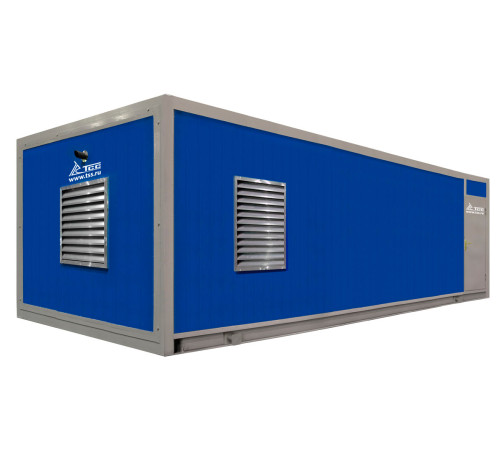

Высоковольтный дизельный генератор ТСС АД-1400С в контейнере: надежное энергоснабжение 10.5 кВ

Высоковольтный дизельный генератор ТСС АД-1400С-Т10500-1РНМ9 в контейнере — это автономная электростанция промышленного класса, предназначенная для основного или резервного электроснабжения объектов, требующих высокого напряжения 10.5 кВ. Установка представляет собой полностью готовый к работе энергокомплекс, где все компоненты смонтированы внутри всепогодного шумоизолирующего контейнера. Это решение исключает необходимость строительства отдельного здания под генераторную и обеспечивает максимальную защиту оборудования от внешних воздействий.

Ключевые характеристики и технические детали:

1. Сердце установки — двигатель и генератор.

• Двигатель: Используется надежный дизельный двигатель Baudouin 16M33G1900/5. Французские двигатели Baudouin известны своей долговечностью и адаптацией к длительной непрерывной работе. Модель 16M33 с 16 цилиндрами обеспечивает необходимую мощность и стабильность.


• Генератор: Синхронный генератор TSS-SA-1400(E) специально разработан для выдачи высокого напряжения 10 500 В (10.5 кВ). Это позволяет напрямую, без дополнительных понижающих трансформаторов, интегрировать установку в высоковольтные сети предприятия.


• Мощность: Номинальная электрическая мощность установки составляет 1400 кВт (1750 кВА), максимальная (кратковременная) — 1540 кВт (1925 кВА). Коэффициент мощности равен 0.8, что является стандартом для промышленного оборудования. Такой мощности достаточно для электроснабжения крупного производственного цеха, горнодобывающего оборудования, нефтегазового месторождения, комплекса зданий или целого населенного пункта.

2. Высоковольтное исполнение — основное преимущество.
Номинальное выходное напряжение 10500 В и номинальный ток 100 А — это ключевая особенность данной модели. Она используется там, где необходимо передавать электроэнергию на значительные расстояния с минимальными потерями или где потребители рассчитаны на высокое напряжение. Это исключает необходимость установки и обслуживания громоздких и дорогостоящих повышающих трансформаторов, повышая общий КПД системы.

3. Контейнерное исполнение — готовое решение.
Исполнение "Контейнер" означает, что генераторный агрегат, система охлаждения, топливная система, щит управления и вспомогательное оборудование смонтированы внутри металлического контейнера с габаритами 9000х3100х3300 мм (ДхШхВ). Контейнер обеспечивает:

• Всепогодность и защиту: Оборудование защищено от осадков, ветра, пыли и перепадов температур.


• Шумоизоляцию: Значительно снижает уровень шума работающего дизеля благодаря звукопоглощающим материалам и промышленному глушителю в комплекте.


• Быстрый ввод в эксплуатацию: Установка требует минимальных подготовительных работ на площадке — необходимо лишь обеспечить ровное основание, подвод топлива и подключение высоковольтных кабелей.


• Мобильность: Контейнер может быть транспортирован автомобильным, железнодорожным или морским транспортом к новому месту дислокации.

4. Система управления и контроля.

• Степень автоматизации 1 подразумевает ручной запуск и остановку, но при этом установка оснащена современным контроллером Lovato RGK800 с цифровой панелью в составе щита управления (ЩУ). Контроллер обеспечивает непрерывный мониторинг всех критических параметров: напряжения, тока, частоты, температуры, давления масла. Он регистрирует неисправности и защищает установку от аварийных режимов (перегрузка, низкое давление масла, перегрев).


• Напряжение бортового электрооборудования 24 В используется для питания систем запуска, управления и контроля, что является стандартом для тяжелой дизельной техники.

5. Ресурс, экономика и экология.

• Ресурс до капитального ремонта заявлен в 32 000 моточасов, что свидетельствует о конструктивном запасе прочности основных узлов.


• Расход топлива напрямую зависит от нагрузки: при 50% мощности — 190 л/ч, при 75% — 250 л/ч, при 100% нагрузке — 359 л/ч. Эти данные критически важны для расчета эксплуатационных затрат и емкости топливной инфраструктуры.


• Экологический класс Stage II соответствует европейским нормам по выбросам для внедорожной техники, что позволяет использовать генератор в большинстве регионов с соблюдением экологических требований.

6. Комплектация и вспомогательные системы.
Установка поставляется полностью укомплектованной, включая:

• Глушитель промышленного типа для эффективного снижения шума.


• АКБ для пуска двигателя.


• Щит управления (ЩУ) с цифровой панелью на базе контроллера Lovato.


• Станция заправки маслом и охлаждающей жидкостью (ОЖ), что упрощает обслуживание.


• Система охлаждения с объемом 400 литров, рассчитанная на поддержание оптимального теплового режима двигателя при длительной работе.

Сфера применения высоковольтного дизельного генератора ТСС АД-1400С-Т10500-1РНМ9:

• Горнодобывающая промышленность: Основное или резервное питание карьерного оборудования, обогатительных фабрик, насосных станций.


• Нефтегазовый сектор: Электроснабжение буровых установок, промысловых объектов, компрессорных станций и пунктов подготовки продукции в удаленных месторождениях.


• Промышленные предприятия: Резервный источник питания для заводов, комбинатов, металлургических цехов, где перебой в электроснабжении недопустим и приводит к огромным убыткам.


• Строительство крупных объектов: Временное основное электроснабжение на этапе строительства, когда стационарные сети еще не подведены (например, возведение мостов, тоннелей, крупных жилых комплексов).


• Муниципальная и коммунальная инфраструктура: Резервное питание для насосных станций водоснабжения и водоотведения, котельных, очистных сооружений.


• Удаленные объекты: Полностью автономное электроснабжение научных баз, военных городков, поселков в районах без развитой энергосистемы.


• Сельское хозяйство: Электроснабжение крупных животноводческих комплексов, элеваторов, перерабатывающих цехов.

Гарантия и надежность.
Производитель предоставляет расширенную гарантию 36 месяцев или на 2000 моточасов (в зависимости от того, что наступит раньше), что подчеркивает уверенность в качестве компонентов и сборки. Модель относится к серии TSS Premium, что означает использование премиальных комплектующих и повышенные стандарты производства.

Таким образом, дизельный генератор ТСС АД-1400С-Т10500-1РНМ9 в контейнере — это не просто источник тока, а законченная, защищенная и мощная энергетическая станция, спроектированная для интеграции в высоковольтные сети и работы в самых суровых условиях в качестве основного или аварийного источника бесперебойного электроснабжения ответственных объектов.
