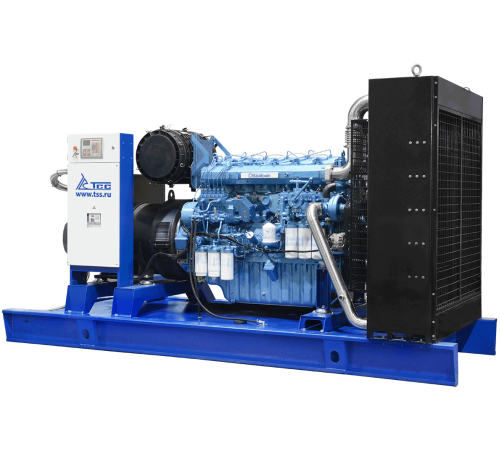

Высоковольтный дизельный генератор ТСС АД-500С-Т10500-1РМ9: мощность 500 кВт для бесперебойного электроснабжения

Высоковольтный дизельный генератор ТСС АД-500С-Т10500-1РМ9 представляет собой мощную и надежную автономную электростанцию, предназначенную для генерации трехфазного переменного тока промышленного напряжения 10.5 кВ (10500 В). Эта установка относится к премиальной серии «TSS Premium», разработанной инженерами Группы компаний ТСС в 2016 году. Она создана как бескомпромиссное решение для обеспечения бесперебойного и основного энергоснабжения критически важных и крупных объектов, где требуется высокое напряжение без использования понижающих трансформаторных подстанций.

Конструкция и ключевые компоненты

Установка выполнена в открытом исполнении (IP23) и базируется на синергии высокотехнологичных компонентов от мировых лидеров.

1. Двигатель: Сердцем генераторной установки является дизельный двигатель Baudouin 6M33G715/5 (Франция). Это 6-цилиндровый рядный двигатель с рабочим объемом 19.6 литров, оснащенный системой турбонаддува для эффективного впуска воздуха. Его ключевые преимущества:





   • Высокий ресурс: Заявленный ресурс до капитального ремонта составляет 32 000 моточасов, что свидетельствует о исключительной надежности и долговечности.


   • Экономичность: Двигатель оптимизирован под низкий расход топлива. При номинальной мощности расход составляет 148 л/ч, при 75% нагрузки — 111 л/ч, а при 50% — 74 л/ч.


   • Электронная система управления: Регулятор оборотов (ECU) обеспечивает точное поддержание частоты вращения и быстрое реагирование на изменение нагрузки.


   • Система смазки: Объем масляной системы — 60.5 л, рекомендуется использование масел класса SAE 15W40 или 10W30.







2. Генератор переменного тока: Установлен бесщеточный синхронный генератор TSS-SA-500(E) SAE 1/14 с системой возбуждения от независимого возбудителя (PMG — Permanent Magnet Generator). Это обеспечивает:





   • Стабильное выходное напряжение: Точность регулировки в пределах ±0.5% во всем диапазоне нагрузок, что критически важно для чувствительного промышленного оборудования.


   • Высокую перегрузочную способность: Генератор устойчив к пусковым броскам тока от подключенных электродвигателей.


   • Надежность: Система PMG обеспечивает стабильное возбуждение даже при нелинейных (например, сварочных) нагрузках и гарантирует уверенный запуск мощных двигателей. Класс изоляции обмотки «H» рассчитан на работу при высоких температурах (до 180°C).







3. Система управления и контроля: Интеллектуальный контроль осуществляется через панель управления Lovato RGK800 с полностью русифицированным интерфейсом.





   • ЖК-дисплей: Большой брызгозащищенный дисплей для отображения всех ключевых параметров: напряжения (10500 В), тока (34.4 А номинального), частоты (50 Гц), мощности (кВт/кВА), уровня топлива, давления масла, температуры охлаждающей жидкости.


   • Функционал: Панель обеспечивает ручной запуск/остановку, автоматический запуск при пропадании основного питания, учет наработанных моточасов и сгенерированной электроэнергии. Ведется журнал событий для анализа работы.


   • Дистанционный мониторинг: Наличие интерфейсов RS-485 и Wi-Fi позволяет организовать удаленный мониторинг и управление установкой, интегрируя ее в системы SCADA или диспетчеризации.


   • Аварийная система: Присутствует система аварийной остановки при критических отклонениях параметров (падение давления масла, перегрев).







4. Вспомогательные системы и комплектация:





   • Топливная система: Встроенный топливный бак объемом 1050 литров обеспечивает автономную работу в течение 9.5 часов при 75% нагрузке без дозаправки. Бак оснащен датчиком уровня и замком горловины.


   • Система охлаждения: Жидкостная система охлаждения с объемом 127 литров эффективно отводит тепло. Радиатор рассчитан на работу в широком диапазоне температур.


   • Глушитель: Установлен промышленный глушитель для снижения уровня шума. Уровень звукового давления на расстоянии 7 метров составляет 88 дБ.


   • Электрооборудование: Бортовое напряжение 24 В. Установлены два аккумулятора 200 Ач/12В, отключатель АКБ для безопасного обслуживания.


   • Рама и габариты: Установка смонтирована на мощной стальной раме (высота рамы 300 мм). Габаритные размеры: 4162 мм (длина) х 1600 мм (ширина) х 2200 мм (высота). Общая масса — около 7300 кг.





Технические характеристики и эксплуатационные преимущества

• Номинальная/Максимальная мощность: 500 кВт (625 кВА) / 550 кВт (688 кВА) при коэффициенте мощности 0.8. Это позволяет покрывать как постоянную нагрузку, так и кратковременные пиковые превышения.


• Напряжение: Выходное высокое напряжение 10500 В частотой 50 Гц. Позволяет напрямую интегрироваться в высоковольтные сети объектов.


• Надежность и гарантия: Гарантия производителя составляет 36 месяцев или 2000 моточасов (в зависимости от того, что наступит раньше), что является одним из лучших показателей на рынке и прямо говорит о качестве компонентов и сборки.


• Всепогодность: Оборудование рассчитано на безотказную работу при отрицательных температурах до -30°C (при соответствующем исполнении и подготовке).


• Удобство обслуживания: Компактная компоновка двигателя Baudouin, продуманное расположение сервисных точек (масло, фильтры, охлаждающая жидкость) и доступная панель управления облегчают проведение регулярного ТО.

Сфера применения

Высоковольтный генератор ТСС АД-500С-Т10500-1РМ9 предназначен для автономного или резервного энергоснабжения объектов, где необходимо напряжение 6 или 10 кВ. Его основное применение:

1. Промышленные предприятия: Обеспечение энергией цехов, производственных линий, насосных и компрессорных станций в качестве основного или аварийного источника.


2. Горнодобывающая и нефтегазовая отрасли: Электроснабжение удаленных промыслов, буровых установок, карьеров, где нет развитой централизованной сети.


3. Сельское хозяйство: Питание крупных элеваторов, мельничных комбинатов, животноводческих комплексов с мощным оборудованием.


4. Строительство: Временное энергоснабжение масштабных строек, особенно при необходимости запитать высоковольтные краны, бетонные узлы.


5. Коммунальная инфраструктура: Резервное питание для котельных, насосных станций водоснабжения и водоотведения, очистных сооружений.


6. Объекты энергетики: В качестве мобильных или стационарных резервных источников для собственных нужд подстанций.

Инжиниринговый потенциал и сервис

ГК ТСС предлагает не просто поставку оборудования, а комплексные решения «под ключ». Это включает:

• Проектные работы: Обследование объекта, разработка и согласование проектной документации (включая требования Постановления Правительства №87), определение точек врезки.


• Монтаж и ПНР: Выполнение шеф-монтажных или полномонтажных работ, пусконаладка, комплексные испытания, настройка релейной защиты и автоматики (РЗиА).


• Обучение персонала: Проведение инструктажа для сотрудников заказчика по эксплуатации и техобслуживанию установки.


• Сервисная поддержка: Обеспечение гарантийного и постгарантийного обслуживания, наличие склада запчастей, возможность заключения долгосрочных сервисных контрактов.

Таким образом, высоковольтный дизельный генератор ТСС АД-500С-Т10500-1РМ9 — это современная, высокоэффективная и надежная энергетическая установка, сочетающая в себе передовые французские технологии двигателестроения (Baudouin) и собственные разработки ТСС в области генераторостроения и систем управления. Она представляет собой оптимальное технико-экономическое решение для задач, требующих автономного генерирования электроэнергии высокого напряжения с высокими требованиями к стабильности, экономичности и общему сроку службы.
