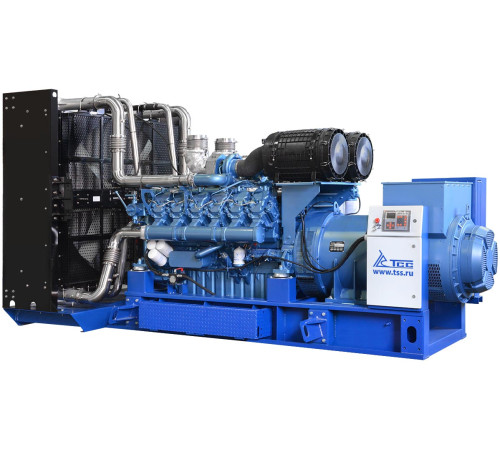

Высоковольтный дизельный генератор ТСС АД-1000С-Т10500-1РМ9 | 1000 кВт, 10.5 кВ

Высоковольтный дизельный генератор ТСС АД-1000С-Т10500-1РМ9 — это мощная автономная электростанция, предназначенная для генерации трёхфазного переменного тока промышленного напряжения 10.5 кВ (10500 В). Установка представляет собой открытое исполнение (капотного типа) в серии TSS Premium, спроектированное для стационарного монтажа на подготовленное основание в специально отведённом помещении (генераторном зале). Её ключевое назначение — основное, резервное или аварийное энергоснабжение крупных промышленных объектов, где требуется подключение непосредственно к высоковольтным распределительным сетям без использования понижающих трансформаторных подстанций, что повышает общую эффективность системы.

Технические характеристики и конструктивные особенности:

• Силовая часть: Основой установки служит дизельный двигатель Baudouin 12M33G1400 (Франция) с V-образным расположением 12 цилиндров, рабочим объёмом 39.2 литра и турбонаддувом. Двигатель соответствует экологическому классу Stage II. Он характеризуется высоким ресурсом — до капитального ремонта заявлено 32 000 моточасов. Номинальная мощность генератора составляет 1000 кВт (1250 кВА), максимальная (кратковременная) — 1100 кВт (1375 кВА) при коэффициенте мощности cos φ = 0.8. Такая мощность позволяет обеспечивать электроэнергией цеха, крупные строительные площадки, горнодобывающие предприятия или выступать в качестве резервного источника для больниц, торговых комплексов и центров обработки данных.






• Генераторная часть: Синхронный бесщёточный генератор TSS-SA-1000(E) SAE 0/18 с системой возбуждения от независимого возбудителя (PMG — Permanent Magnet Generator). Это обеспечивает высокое качество выходного напряжения, его стабильность даже при подключении нагрузок с высокими пусковыми токами (например, электродвигателей), и исключает проблемы с остаточной намагниченностью. Класс изоляции обмотки H рассчитан на работу при температурах до 180°C, что гарантирует повышенную надёжность и долговечность. Шаг обмотки 2/3 способствует минимизации гармонических искажений.






• Системы обеспечения:





  • Охлаждение: Жидкостная система с объёмом 233 литра и крупногабаритным радиатором (2200x2250 мм), обеспечивающим эффективный отвод тепла при длительной работе под нагрузкой.


  • Смазка: Масляная система ёмкостью 146 литров. Рекомендуется использование масел SAE 15W40 или 10W30.


  • Топливная система: Оснащена сепаратором для очистки дизельного топлива и датчиком уровня. Расход топлива: ~129.2 л/ч при 50% нагрузки, ~191 л/ч при 75% и ~259.1 л/ч при 100% нагрузке.


  • Пуск и управление: Запуск осуществляется вручную (степень автоматизации 1). Управление и контроль параметров работы ведётся через щит управления (ЩУ) с цифровой панелью на базе контроллера Lovato RGK800 с русскоязычным интерфейсом. Контроллер отображает все ключевые параметры (напряжение, ток, частоту, обороты, уровень топлива, температуру, давление масла) и обеспечивает аварийную остановку при выходе значений за допустимые пределы. Бортовое напряжение — 24 В, для пуска используются два аккумулятора 6CT-225.







• Надёжность и гарантия: Установка отличается высокой конструктивной надёжностью, рассчитана на наработку более 5200 часов в год. Производитель предоставляет расширенную гарантию 36 месяцев или 2000 моточасов (в зависимости от того, что наступит раньше). Наличие всего одного опорного подшипника в конструкции генератора упрощает техническое обслуживание.






• Эксплуатационные параметры и комплектация: Уровень звукового давления на расстоянии 7 метров составляет 102 дБ, что требует монтажа в изолированном помещении. Степень защиты оболочки IP23 обеспечивает защиту от попадания твёрдых предметов диаметром более 12.5 мм и капель воды, падающих под углом до 60°. Габаритные размеры (ДхШхВ) — 5450x2200x2433 мм, вес — около 7495 кг. В стандартную комплектацию, помимо базовой установки, входят промышленный глушитель, аккумуляторные батареи, щит управления и станция для заправки маслом и охлаждающей жидкостью.




Области применения:
Данная высоковольтная дизельная электростанция разработана для требовательных задач в различных отраслях промышленности и инфраструктуры. Она оптимальна для объектов, где есть собственные высоковольтные сети 6/10 кВ. Типичные сферы использования:

1. Промышленные предприятия: Обеспечение основного или резервного питания заводов, фабрик, горно-обогатительных комбинатов, где множество мощных электродвигателей и оборудования рассчитаны на высокое напряжение.


2. Нефтегазовый сектор: Энергоснабжение буровых установок, промыслов, насосных станций магистральных трубопроводов, компрессорных станций в удалённых районах.


3. Энергетика и ЖКХ: Резервный источник питания для котельных, насосных станций водоснабжения, крупных трансформаторных подстанций.


4. Крупные коммерческие и логистические объекты: Аварийное энергоснабжение гипермаркетов, логистических хабов (как в реализованном проекте для складского комплекса Wildberries), центров обработки данных, где необходима бесперебойная работа в случае отключения центральной сети.


5. Строительство: Временное основное электроснабжение масштабных строек, где подключение к сетям недостаточной мощности или отсутствует.


6. Объекты специального назначения: Благодаря высокой надёжности и соответствию требованиям, установки этой серии поставляются для нужд МЧС, МВД и других ведомств, нуждающихся в гарантированном автономном питании критически важных объектов.

Таким образом, дизельный генератор ТСС АД-1000С-Т10500-1РМ9 — это комплексное, готовое к интеграции решение для генерации высоковольтной электроэнергии, сочетающее в себе современный двигатель Baudouin, надёжный генератор с системой PMG и систему управления Lovato. Его конструкция ориентирована на длительную непрерывную работу с минимальными простоями на обслуживание, что делает установку экономически эффективным источником энергии для крупного бизнеса и ответственных инфраструктурных проектов.
