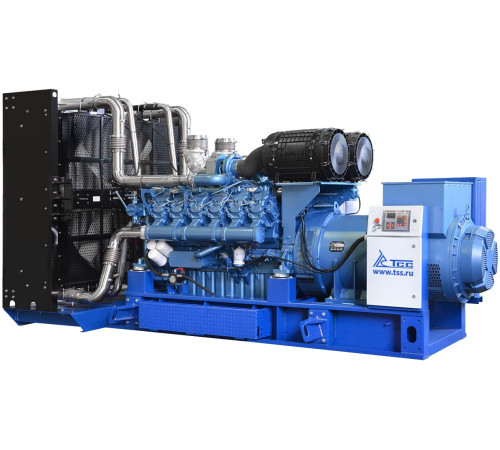

Высоковольтный дизельный генератор ТСС АД-900С-Т10500-1РМ9: надежное электроснабжение 10.5 кВ

Высоковольтный дизельный генератор ТСС АД-900С-Т10500-1РМ9 представляет собой мощную автономную дизель-генераторную установку (ДГУ), предназначенную для выработки трёхфазного переменного тока промышленного напряжения 10.5 кВ (10500 В) с номинальной мощностью 900 кВт (1125 кВА). Это оборудование относится к премиум-серии TSS Premium и является специализированным решением для объектов, где необходимо высоковольтное электропитание без использования понижающих трансформаторных подстанций.

Конструкция и ключевые компоненты:

1. Двигатель: Сердцем установки является высокотехнологичный 12-цилиндровый V-образный дизельный двигатель Baudouin 12M33G1250/5 (Франция) с турбонаддувом. Его рабочий объем составляет 39.2 литра. Конструкция двигателя обеспечивает:





   • Высокий ресурс: до капитального ремонта — 32 000 моточасов.


   • Экономичность: Оптимизированный расход топлива (при 100% нагрузке — 236.1 л/ч, при 75% — 174.9 л/ч, при 50% — 119.4 л/ч).


   • Надёжность и компактность: V-образное расположение цилиндров позволяет достичь высокой мощности при относительно компактных габаритах.


   • Система смазки требует 146 литров масла (рекомендуется SAE 15W40/10W30).







2. Генератор: Установка оснащена бесщёточным синхронным генератором TSS-SA-900(E) SAE 0/18 с системой возбуждения от постоянных магнитов (PMG). Это обеспечивает:





   • Стабильное выходное напряжение с высокой точностью регулировки (±0.5%) при любых нагрузках.


   • Высокую перегрузочную способность и качество выходного тока.


   • Надёжность и минимальные требования к обслуживанию за счёт отсутствия щёточного узла.


   • Класс изоляции обмотки «H», рассчитанный на работу в тяжёлых температурных условиях.







3. Система управления и контроля: Интеллектуальный щит управления (ЩУ) с цифровой панелью на базе контроллера Lovato RGK800 с русскоязычным интерфейсом. Панель предоставляет:





   • Полный мониторинг параметров сети и работы ДГУ (напряжение, ток, частота, моточасы, уровень топлива и т.д.).


   • Функции автоматического запуска и остановки.


   • Ведение журнала событий и учёт выработанной электроэнергии.


   • Интерфейсы для удалённого мониторинга: проводной RS-485 и беспроводной WiFi.


   • Устойчивую работу при температурах до -30°C.


   • Систему аварийной остановки для защиты оборудования.







4. Исполнение и системы: Генератор выполнен в открытом исполнении со степенью защиты IP23 (защита от попадания капель воды под углом 60° и от твёрдых предметов диаметром более 12.5 мм). В базовую комплектацию входят:





   • Промышленный глушитель (уровень шума на расстоянии 7 метров — 102 дБ).


   • Радиаторная система охлаждения двигателя объёмом 233 литра с выносным радиатором (габариты 1800x2045 мм, вынос 433 мм от пола).


   • Топливная система с сепаратором-водоотделителем и датчиком уровня топлива.


   • Станция заправки маслом и охлаждающей жидкостью (ОЖ).


   • Аккумуляторные батареи (АКБ) с отключателем и бортовым напряжением 24 В.


   • Замок горловины топливного бака.





Основные технические параметры:

• Номинальное напряжение: 10500 В (10.5 кВ)


• Номинальный ток: 62 А


• Номинальная мощность: 900 кВт / 1125 кВА


• Максимальная (резервная) мощность: 990 кВт / 1237.5 кВА


• Частота тока: 50 Гц


• Количество фаз: 3


• Коэффициент мощности: 0.8


• Габаритные размеры (ДхШхВ): 5345x2194x2433 мм


• Масса: 7000 кг (7001 кг брутто)


• Степень автоматизации: 1-я степень (ручной запуск/остановка, автоматизация процессов не требуется).

Для чего и где используется:

Высоковольтный генератор ТСС АД-900С-Т10500-1РМ9 предназначен для автономного, резервного или аварийного электроснабжения средних и крупных промышленных объектов, инфраструктурных и коммерческих предприятий, где внутренние сети рассчитаны на напряжение 6 или 10 кВ. Его применение позволяет напрямую, без затратных и занимающих место понижающих трансформаторных подстанций, интегрировать источник питания в существующую высоковольтную распределительную сеть объекта.

Типичные сферы применения:

1. Промышленные предприятия: Заводы, фабрики, горнодобывающие и перерабатывающие комплексы, где большое количество мощного оборудования (дробилки, мельницы, компрессоры, печи) работает на высоком напряжении.


2. Нефтегазовый сектор: Буровые установки, насосные станции магистральных трубопроводов, компрессорные станции, нефтеперерабатывающие заводы, где требуется надёжное резервное питание для непрерывности технологических процессов.


3. Энергетика и коммунальное хозяйство: В качестве резервного источника для котельных, насосных станций водоснабжения и водоотведения, небольших районных подстанций.


4. Крупные строительные площадки: Временное энергоснабжение на этапе строительства объектов, когда ещё не подключена постоянная сеть, но уже требуется высокое напряжение для работы тяжёлой техники.


5. Объекты инфраструктуры: Аэропорты, железнодорожные узлы, метрополитен (для обеспечения питания систем вентиляции, освещения, связи в аварийных режимах).


6. Коммерческая недвижимость и Data-центры: Резервное питание для крупных торговых центров, бизнес-парков или дата-центров, имеющих собственную высоковольтную вводно-распределительную подстанцию.

Преимущества и особенности модели:

• Прямое высоковольтное подключение: Экономия на капитальных затратах за счёт исключения необходимости в понижающем трансформаторе и соответствующем распределительном оборудовании низкого напряжения.


• Высокая надёжность и ресурс: Двигатель Baudouin с ресурсом 32 000 часов и генератор с изоляцией класса H обеспечивают долговечность работы в интенсивных режимах.


• Экономическая эффективность: Оптимизированный расход топлива и низкие эксплуатационные затраты благодаря надёжности компонентов и удобству обслуживания.


• Соответствие требованиям: Установка разработана с учётом возможности проектирования и согласования в экспертизе согласно требованиям нормативных документов (в т.ч. Постановления Правительства №87).


• Комплексная сервисная поддержка: Производитель (ГК ТСС) обеспечивает полный цикл: от проектного обследования и монтажа до обучения персонала и долгосрочного сервисного обслуживания с гарантией 36 месяцев или 2000 моточасов.


• Современная система контроля: Возможность интеграции в системы диспетчеризации и удалённого мониторинга объекта.

Таким образом, высоковольтный дизельный генератор ТСС АД-900С-Т10500-1РМ9 — это законченное, готовое к интеграции решение для обеспечения энергетической независимости и надёжности объектов с высоковольтным энергопотреблением, сочетающее в себе современные технологические решения, высокую эффективность и адаптацию под требования российского рынка и нормативной базы.
