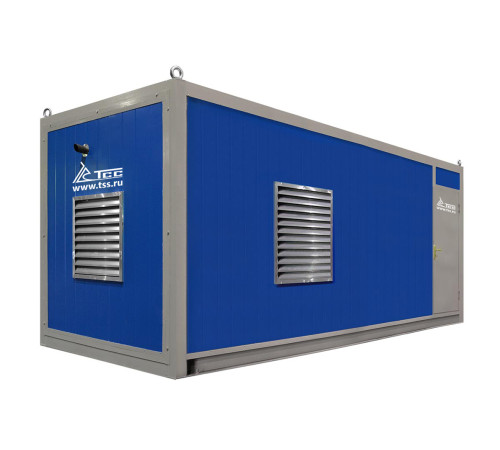

Высоковольтный дизельный генератор ТСС АД-700С в контейнере 10.5 кВ

Высоковольтный дизельный генератор ТСС АД-700С-Т10500-1РНМ9 в контейнере — это автономная электростанция промышленного класса, предназначенная для основного, резервного или аварийного электроснабжения объектов, требующих подключения к сетям высокого напряжения 10 кВ. Это полностью укомплектованная, готовая к работе силовая установка, смонтированная в защитном всепогодном контейнере.

Артикул: 055084.

Ключевые характеристики и технические детали

1. Мощностные параметры:

• Номинальная мощность: 700 кВт (875 кВА).


• Максимальная (резервная) мощность: 770 кВт (963 кВА).


• Коэффициент мощности: 0.8.


• Напряжение: 10500 В (10.5 кВ).


• Номинальный ток: 48 А.


• Количество фаз и частота: Трехфазный ток, стандартная промышленная частота 50 Гц.

2. Силовая часть (Двигатель и Генератор):

• Двигатель: Baudouin 12M26G1000/5. Французский промышленный двигатель Baudouin серии 12M26 известен высокой надежностью, ремонтопригодностью и большим моторесурсом.


• Ресурс до капитального ремонта: 32 000 моточасов. Этот показатель подтверждает долговечность и рассчитанность установки на интенсивную эксплуатацию.


• Экологический класс: Stage II (EU Stage II). Соответствие данному стандарту означает контролируемый уровень выбросов (оксидов азота, углеводородов, сажи), что позволяет использовать генератор на большинстве промышленных объектов.


• Генератор: TSS-SA-700(E) SAE 0/18 (10,5 kV). Специализированный высоковольтный синхронный генератор, предназначенный для выдачи стабильного напряжения 10.5 кВ.

3. Исполнение и конструкция:

• Исполнение: Контейнер. Это ключевая особенность модели. Все компоненты смонтированы внутри металлического контейнера с габаритами 8000х2700х2965 мм (ДхШхВ).


• Преимущества контейнерного исполнения:


  • Всепогодность и защита: Контейнер защищает оборудование от атмосферных осадков, ветра, пыли, солнечной радиации и несанкционированного доступа.


  • Шумоподавление: Конструкция контейнера, совместно с промышленным глушителем, снижает уровень шума работающей установки. Уровень звукового давления на расстоянии 7 метров составляет 102 дБ, что для агрегата такой мощности является сбалансированным показателем.


  • Готовность к эксплуатации: Установка поставляется в высокой степени заводской готовности. Не требует сооружения отдельного здания или навеса.


  • Мобильность: Контейнер может быть установлен на подготовленную площадку и при необходимости перемещен автомобильным или железнодорожным транспортом.





4. Системы обеспечения и эксплуатационные показатели:

• Топливная система:


  • Объем топливного бака: 1100 литров.


  • Автономная работа: При 75% нагрузке (525 кВт) установка может работать 7.4 часа без дозаправки.


  • Расход топлива: При 100% нагрузке — 196.8 л/ч, при 75% — 147.2 л/ч, при 50% — 101.8 л/ч. Эти данные критически важны для расчета эксплуатационных затрат и логистики топлива.


  • Топливный сепаратор: Присутствует в комплектации. Обеспечивает тонкую очистку дизельного топлива от воды и механических примесей, защищая топливную аппаратуру двигателя и увеличивая его ресурс.






• Система охлаждения: Жидкостная, с объемом системы 221 литр. Обеспечивает поддержание оптимального теплового режима двигателя при длительной работе.


• Система управления и контроля:


  • Степень автоматизации: 1 (ручной запуск и остановка). Управление осуществляется оператором на месте.


  • Контроллер: Lovato RGK800. Цифровая панель управления предоставляет оператору полную информацию о параметрах работы: напряжение, ток, частота, обороты двигателя, температура, давление масла, уровень топлива, счетчик моточасов. Контроллер также обеспечивает защиту от аварийных режимов (падение давления масла, перегрев, перегрузка по току и т.д.).


  • Щит управления (ЩУ): В комплекте, оснащен цифровой панелью.






• Напряжение бортового электрооборудования: 24 В. Стандартное напряжение для запуска и питания систем управления мощных промышленных двигателей.

5. Комплектация:
Установка поставляется полностью укомплектованной, включая:

• Промышленный глушитель.


• Топливный бак на 1100 л.


• Аккумуляторные батареи (АКБ) для запуска.


• Щит управления с цифровой панелью.


• Станция заправки маслом и охлаждающей жидкостью (ОЖ).


• Топливный сепаратор.

Назначение и сферы применения

Высоковольтный дизель-генератор ТСС АД-700С-Т10500-1РНМ9 в контейнере предназначен для объектов, чье энергопотребление измеряется сотнями киловатт и которые имеют собственную высоковольтную распределительную подстанцию (РП) или трансформаторные вводы на 10 кВ.

Основные сферы использования:

1. Промышленные предприятия: Обеспечение резервного или основного питания цехов, производственных линий, насосных станций, котельных в условиях отсутствия или нестабильности централизованной сети.


2. Горнодобывающая и нефтегазовая отрасли: Электроснабжение удаленных промыслов, буровых установок, временных поселков, полевых баз. Контейнерное исполнение идеально для суровых климатических условий.


3. Строительство крупных объектов: Энергообеспечение стройплощадок при возведении жилых комплексов, заводов, мостов, где еще не подведены стационарные сети необходимой мощности.


4. Сельское хозяйство: Питание крупных животноводческих комплексов, зернохранилищ с системами вентиляции, ирригационных систем.


5. Муниципальная инфраструктура: Резервный источник питания для насосных станций водоснабжения и водоотведения, очистных сооружений, котельных.


6. Объекты связи и телекоммуникаций: Резервирование питания для дата-центров и крупных узлов связи, имеющих высоковольтные вводы.


7. Торговые и логистические комплексы: Обеспечение работы холодильных установок, систем вентиляции и безопасности в случае отключения внешней сети.

Серия TSS Premium: что это означает?

Принадлежность к серии TSS Premium указывает на использование в конструкции комплектующих от проверенных мировых производителей (Baudouin, Lovato), усиленную конструкцию рамы и контейнера, повышенное внимание к качеству сборки и контроль на всех этапах производства. Это оборудование верхнего ценового сегмента, ориентированное на надежность и минимальные простои в ответственных применениях.

Итог: Высоковольтный дизельный генератор ТСС АД-700С-Т10500-1РНМ9 — это законченное, надежное и мощное решение для прямого подключения к сетям 10 кВ. Его контейнерное исполнение, мощный двигатель Baudouin с большим ресурсом, полная заводская комплектация и система управления Lovato делают его готовым к немедленному вводу в эксплуатацию на объектах, где требуется гарантированное наличие большого количества электроэнергии в любых условиях. Указанные параметры расхода топлива и автономности позволяют точно планировать эксплуатационные бюджеты и логистику.
