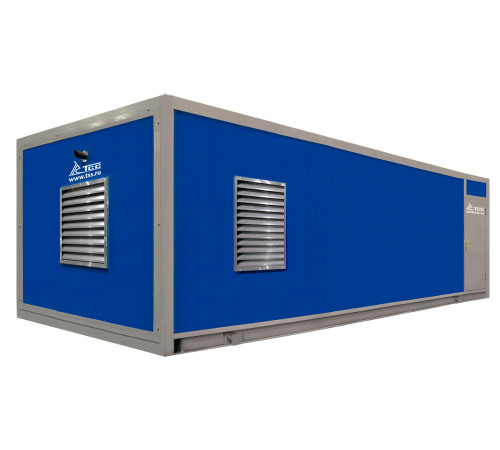

Высоковольтный дизельный генератор ТСС АД-1600С в контейнере 1РНМ9 — мощность 1600 кВт

Высоковольтный дизельный генератор ТСС АД-1600С-Т10500-1РНМ9 в контейнере — это автономная электростанция промышленного класса, предназначенная для основного, резервного или аварийного электроснабжения объектов, требующих высокого напряжения 10.5 кВ. Установка представляет собой полностью готовое, всепогодное решение, где все компоненты смонтированы в шумо- и теплоизолированном блок-контейнере. Это обеспечивает максимальную защиту оборудования от внешних воздействий и упрощает монтаж на площадке заказчика.

Детальное описание и ключевые характеристики:

1. Сердце установки: Двигатель и генератор.

• Двигатель: Используется надежный дизельный двигатель Baudouin 16M33G2250/5 французского производства. Это 16-цилиндровый V-образный мотор, известный своей долговечностью и эффективностью. Его ключевой параметр — ресурс работы до капитального ремонта составляет 32 000 моточасов. Это показатель высочайшего класса надежности, означающий годы непрерывной или циклической работы при правильном обслуживании.


• Генератор: Синхронный генератор TSS-SA-1600(E) специально разработан для выдачи высокого напряжения 10 500 В (10.5 кВ). Это исключает необходимость использования повышающих трансформаторов, что повышает общий КПД системы и снижает потери.


• Экологический класс: Двигатель соответствует стандарту Stage II (EU Stage II), что подтверждает его соответствие современным европейским нормам по выбросам вредных веществ для внедорожной техники.

2. Электрические параметры и мощность.
Установка обеспечивает значительную электрическую мощность, выраженную в кВт (активная мощность) и кВА (полная мощность).

• Номинальная мощность: 1600 кВт (2000 кВА). Это мощность, которую генераторная установка (ГУ) может выдавать непрерывно в течение неограниченного времени при переменной нагрузке в рамках эксплуатационных условий.


• Максимальная (резервная) мощность: 1760 кВт (2200 кВА). Данную мощность ГУ может выдавать в течение ограниченного времени (как правило, не более 500 часов в год) для покрытия пиковых нагрузок или в аварийных режимах.


• Напряжение и ток: Выходное высокое напряжение — 10500 В, номинальный выходной ток — 110 А. Количество фаз — 3, частота — 50 Гц, что соответствует российским и европейским стандартам промышленных сетей.


• Коэффициент мощности (cos φ): Стандартный для подобных установок и равен 0.8. Это соотношение между активной (кВт) и полной (кВА) мощностью.

3. Конструктивное исполнение: Всепогодный блок-контейнер.
Исполнение «Контейнер» — ключевое преимущество данной модели.

• Габариты контейнера: 12000х3100х3300 мм (ДхШхВ). Это мобильное помещение, готовое к эксплуатации.


• Преимущества контейнера:


  • Защита: Полная защита от атмосферных осадков, ветра, пыли и перепадов температур.


  • Шумоизоляция: Контейнер значительно снижает уровень шума работающего дизеля, что важно при размещении вблизи жилых или рабочих зон.


  • Готовность: Все оборудование уже смонтировано и подключено внутри.


  • Быстрый ввод в эксплуатацию: Требуется минимум подготовительных работ на площадке — установка на подготовленное основание, подключение высоковольтного кабеля, топливной магистрали и запуск.


  • Безопасность: Замкнутое пространство ограничивает доступ посторонних лиц к опасному высоковольтному оборудованию.





4. Система управления и контроля.

• Степень автоматизации: 1 (ручной запуск/остановка). Управление осуществляется оператором непосредственно у установки. Это базовый уровень, подразумевающий наличие всех систем контроля, но без функции автоматического запуска по сигналу от сети.


• Контроллер: Используется цифровой контроллер Lovato RGK800. Он обеспечивает:


  • Визуализацию всех ключевых параметров (напряжение, ток, частота, обороты, температура, давление) на цифровой панели.


  • Защиту от аварийных режимов (перегрузка, низкое давление масла, высокая температура охлаждающей жидкости, перегрев генератора и т.д.).


  • Контроль и управление процессом запуска/остановки.






• Щит управления (ЩУ): В комплектацию входит ЩУ с цифровой панелью, где и расположен контроллер Lovato, органы управления и индикации.

5. Вспомогательные системы и комплектация.

• Система охлаждения: Жидкостная, с большим объемом 412 литров, что обеспечивает эффективный теплосъем и стабильный температурный режим двигателя даже при длительной работе.


• Топливная система: Оснащена топливным сепаратором для тонкой очистки дизельного топлива от воды и механических примесей, что критически важно для долговечности топливной аппаратуры двигателя Baudouin.


• Расход топлива: Указан для разных режимов нагрузки:


  • При 50% нагрузки (800 кВт): ~208.8 л/ч


  • При 75% нагрузки (1200 кВт): ~311.3 л/ч


  • При 100% номинальной нагрузке (1600 кВт): ~428.6 л/ч
    Эти данные позволяют точно рассчитывать потребность в топливе и планировать логистику.






• Глушитель: Установлен промышленный глушитель, который в сочетании с шумоизоляцией контейнера минимизирует звуковое воздействие.


• Бортовое электрооборудование: Напряжение бортовой сети для систем запуска, управления и контроля составляет 24 В. В комплект входят АКБ (аккумуляторные батареи) для надежного пуска.


• Гарантия: Производитель предоставляет расширенную гарантию 36 месяцев или 2000 моточасов (в зависимости от того, что наступит раньше), что подчеркивает уверенность в надежности компонентов.

Сфера применения высоковольтного дизельного генератора ТСС АД-1600С-Т10500-1РНМ9:

Установка предназначена для объектов с собственной высоковольтной распределительной сетью или для прямого питания мощного высоковольтного оборудования.

• Промышленные предприятия: Сталелитейные, химические, цементные заводы, машиностроительные комплексы для резервного или основного питания цехов, линий, насосных станций.


• Горнодобывающая и нефтегазовая отрасль: Электроснабжение удаленных промыслов, буровых установок, обогатительных фабрик, где нет централизованных сетей или требуется абсолютно надежный резерв.


• Энергетика и инфраструктура: Резервное питание для подстанций, котельных, насосных станций водоснабжения и водоотведения, компрессорных станций.


• Крупные объекты недвижимости: Резервные электростанции для бизнес-центров, торгово-развлекательных комплексов, больниц, где собственные трансформаторные подстанции работают на напряжении 6 или 10 кВ.


• Строительство: Временное основное электроснабжение масштабных строек, где требуется мощная энергия для работы кранов, бетонных узлов, временных поселков.


• Сельское хозяйство: Электроснабжение крупных животноводческих комплексов, элеваторов, мельниц.

Артикул 056194, вес брутто 16610 кг — эти данные важны для логистики, погрузочно-разгрузочных работ и проектирования фундамента или площадки под установку. Высота 3300 мм (3.3 м) требует учета при планировании маршрута транспортировки и высоты проездов.

Итог: Высоковольтный дизельный генератор ТСС АД-1600С-Т10500-1РНМ9 в контейнере — это законченное, надежное и мощное решение для профессионального применения. Сочетание французского двигателя Baudouin с высоковольтным генератором TSS в защитном всепогодном контейнере, оснащенном системой управления Lovato, делает эту установку оптимальным выбором для ответственных задач, где критически важны бесперебойность питания, соответствие напряжению 10 кВ и возможность работы в сложных климатических условиях с минимальными затратами на ввод в эксплуатацию.
