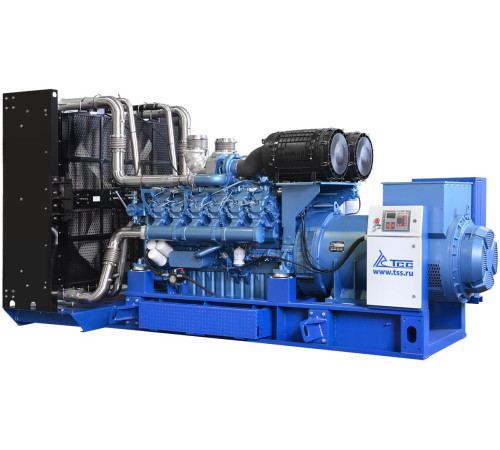

Высоковольтный дизельный генератор ТСС АД-2000С-Т6300-1РМ9 | 2000 кВт, 6.3 кВ

Высоковольтный дизельный генератор ТСС АД-2000С-Т6300-1РМ9 — это мощная, автономная электростанция промышленного класса, предназначенная для основного или резервного электроснабжения объектов, требующих высокого напряжения 6300 В. Установка представляет собой комплексное инженерное решение, где каждый компонент подобран для обеспечения максимальной надежности, долговечности и соответствия жестким промышленным стандартам.

Артикул: 056201.

Что представляет собой данный генератор?

Это стационарная или мобильная (на основе шасси или рамы) дизель-генераторная установка (ДГУ) открытого исполнения, номинальной мощностью 2000 кВт (2500 кВА) и максимальной мощностью 2200 кВт (2750 кВА). Ключевая особенность — выходное напряжение 6300 В (6.3 кВ), что относит его к категории высоковольтного оборудования. Такое напряжение позволяет эффективно передавать электроэнергию на большие расстояния по объекту с минимальными потерями, без необходимости установки громоздких понижающих трансформаторов непосредственно у потребителей с высоковольтным вводом.

Установка собрана на единой жесткой раме-шасси. Ее габаритные размеры (5050x1820x2700 мм) и масса (21 000 кг) подчеркивают солидность и масштаб конструкции. Комплектация включает все необходимое для ввода в эксплуатацию: глушитель промышленного типа, АКБ, зарядное устройство для АКБ, щит управления с цифровой панелью, выносной радиатор системы охлаждения, заправку маслом и охлаждающей жидкостью (ОЖ), а также сигнальный «сухой» контакт для интеграции в внешние системы диспетчеризации.

Детальный разбор ключевых компонентов и характеристик

1. Сердце установки: Двигатель Baudouin 12M55G2750/5.
Французские двигатели Baudouin — синоним надежности в мире промышленной энергетики. Данная модель — 12-цилиндровый V-образный дизельный мотор, специально разработанный для длительной работы в составе генераторных установок. Его использование гарантирует стабильные обороты, а значит, и стабильную частоту выходного тока (50 Гц). Высокий ресурс до капитального ремонта — 32 000 моточасов — свидетельствует о долговечности и рассчитанности на интенсивную эксплуатацию. Производитель дает расширенную гарантию 36 месяцев или 2000 моточасов.

2. Источник тока: Генератор ENGGA EG560GSF.
Синхронный бесщеточный генератор итальянского бренда ENGGA с самовозбуждением. Он преобразует механическую энергию двигателя в электрическую. Его ключевые параметры:

• Номинальное напряжение: 6300 В.


• Номинальный ток: 229 А.


• Количество фаз: 3 (трехфазный ток).


• Коэффициент мощности (cos φ): 0.8. Это стандартное значение для промышленных нагрузок, учитывающее индуктивную составляющую (электродвигатели, трансформаторы).

3. Система управления и контроля: Контроллер Lovato RGK800.
«Мозгом» установки является современный цифровой контроллер Lovato. Цифровая панель на щите управления (ЩУ) предоставляет оператору полную информацию:

• Вольтметры и амперметры по фазам.


• Контроль частоты (Гц).


• Отслеживание моточасов, температуры ОЖ, давления масла.


• Регистрация всех аварийных событий и предупреждений.
  Степень автоматизации данной модели — «1» (ручной запуск и остановка), что подразумевает необходимость присутствия оператора для управления, но с полным набором функций защиты и мониторинга.

4. Эффективность и экологичность: Расход топлива и шум.
Установка оптимизирована под различные нагрузки:

• При 50% нагрузки (1000 кВт): ~263.5 л/ч.


• При 75% нагрузки (1500 кВт): ~393.2 л/ч.


• При 100% номинальной нагрузке (2000 кВт): ~513.9 л/ч.
  Эти данные критически важны для расчета емкости топливных резервуаров и стоимости эксплуатации. Уровень звукового давления на расстоянии 7 метров составляет 120 дБ, что требует установки в специальных шумоизолированных помещениях или использования дополнительных звукозащитных кожухов.

5. Конструктивные особенности.

• Исполнение: Открытое. Установка предназначена для монтажа в подготовленном помещении (генераторном зале) с соответствующей вентиляцией, отводом выхлопных газов и шумоизоляцией.


• Напряжение бортового электрооборудования: 24 В. Этим напряжением питаются системы запуска, управления и контроля.


• Выносной радиатор: Позволяет эффективно отводить тепло от двигателя, что особенно важно при длительной работе под нагрузкой в замкнутом пространстве.

Для чего и где используется генератор ТСС АД-2000С-Т6300-1РМ9?

Область применения установки определяется ее высокой мощностью и выходным высоким напряжением.

1. Основное электроснабжение:

• Удаленные промышленные объекты: Горнодобывающие и перерабатывающие предприятия, буровые установки, карьеры в местах, где отсутствует подключение к централизованным сетям.


• Строительные площадки масштабных объектов: Мостов, тоннелей, электростанций, где требуется энергия для высоковольтного оборудования (краны, экскаваторы, бетонные узлы).

2. Резервное и аварийное электроснабжение:

• Промышленные предприятия с высоковольтным вводом: Заводы, фабрики, целлюлозно-бумажные комбинаты, металлургические производства. Генератор подключается к высоковольтным шинам (6 кВ) и обеспечивает бесперебойную работу критически важного оборудования, предотвращая колоссальные убытки от остановки технологических циклов.


• Объекты инфраструктуры: Крупные насосные и компрессорные станции, очистные сооружения, водоканалы.


• Нефтегазовая отрасль: Компрессорные станции, пункты подготовки и перекачки нефти и газа, где перерыв в электроснабжении недопустим.

3. Электроснабжение специальных объектов:

• Порты и судостроительные верфи: Для питания береговых кранов и докового оборудования.


• Военные и режимные объекты, требующие полной энергетической автономии.

Серия TSS Premium указывает на принадлежность к премиальному сегменту продукции ТСС, что подразумевает использование комплектующих от мировых лидеров (Baudouin, ENGGA, Lovato), усиленное внимание к качеству сборки, комплексное тестирование и расширенные гарантийные обязательства.

Таким образом, высоковольтный дизельный генератор ТСС АД-2000С-Т6300-1РМ9 — это не просто источник тока, а надежный, высокотехнологичный энергетический узел, спроектированный для ответственных задач. Его характеристики делают его идеальным выбором для обеспечения энергетической безопасности и независимости крупных промышленных и инфраструктурных объектов, где требования к напряжению, мощности и бесперебойности работы являются определяющими.
