Высоковольтный дизельный генератор ТСС АД-1000С в контейнере: мощность 1000 кВт, надежное энергоснабжение

Высоковольтный дизельный генератор ТСС АД-1000С-Т6300-1РНМ9 в контейнере представляет собой автономную, полностью укомплектованную электростанцию промышленного класса, предназначенную для генерации трёхфазного электрического тока с напряжением 6300 Вольт. Это комплексное решение, где силовой агрегат, система управления и все вспомогательные компоненты интегрированы в защитный всепогодный контейнер, что делает установку готовой к эксплуатации после доставки на объект. Артикул изделия — 055102.

Основные характеристики и технические детали:

Сердцем электростанции является дизельный двигатель Baudouin серии Industrial Engines, модель 12M33G1400/5. Французский производитель Baudouin известен надёжными силовыми установками для морской и энергетической отраслей. Данный 12-цилиндровый V-образный двигатель обеспечивает высокий запас прочности и длительный ресурс. Ключевой показатель — ресурс работы до капитального ремонта составляет 32 000 моточасов. Это означает годы непрерывной или циклической работы в demanding условиях при своевременном техническом обслуживании.

Электрическую энергию вырабатывает генератор TSS-SA-1000(E) SAE 0/18, специально спроектированный для выходного высокого напряжения 6.3 кВ. Основные электрические параметры:

• Номинальная мощность: 1000 кВт (1250 кВА).


• Максимальная (резервная) мощность: 1100 кВт (1375 кВА). Это мощность, которую генератор может выдавать в течение ограниченного времени (например, при пиковых нагрузках).


• Номинальное выходное напряжение: 6300 В.


• Номинальный ток: 115 А.


• Количество фаз: 3.


• Частота тока: 50 Гц (стандарт для РФ и стран СНГ).


• Коэффициент мощности (cos φ): 0.8.

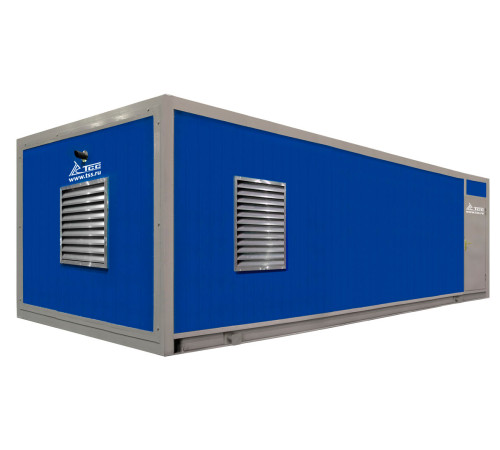

Исполнение в контейнере — это одна из самых важных особенностей данной модели. Габаритные размеры контейнера (ДхШхВ): 8000х2700х2965 мм. Такой формат обеспечивает:

1. Всепогодную защиту: Оборудование надёжно защищено от атмосферных осадков, пыли, ветра и перепадов температур.


2. Шумоподавление: Контейнерное исполнение способствует снижению уровня шума, хотя для данной мощной установки уровень звукового давления на расстоянии 7 метров составляет 102 дБ, что требует размещения на специально подготовленных площадках с учётом санитарных норм.


3. Защиту от вандализма и несанкционированного доступа.


4. Простоту монтажа и ввода в эксплуатацию: Установка поставляется как готовый модуль, требующий только подключения к высоковольтной шине, топливной магистрали и системе удалённого мониторинга (при необходимости).

Система управления и контроля построена на базе контроллера Lovato RGK800 с цифровой панелью. Он обеспечивает:

• Ручной запуск и остановку (степень автоматизации №1 по ГОСТ).


• Непрерывный мониторинг ключевых параметров: напряжение, ток, частота, обороты двигателя, температура охлаждающей жидкости, давление масла.


• Защиту от аварийных режимов (перегрузка, низкое давление масла, перегрев и т.д.).


• Регистрацию событий и показаний.

Комплектация установки является полной и включает всё необходимое для начала работы:

• Промышленный глушитель для отвода выхлопных газов.


• Топливный сепаратор для тонкой очистки дизельного топлива, что критически важно для долговечности топливной аппаратуры двигателя.


• Станция заправки маслом и охлаждающей жидкостью (ОЖ) для удобного обслуживания. Объём системы охлаждения двигателя — 233 литра.


• Аккумуляторные батареи: 2 штуки, модель 6CT-225, общей ёмкостью 450 Ач и напряжением 24 В (именно такое напряжение у бортового электрооборудования установки). Они обеспечивают уверенный пуск двигателя.


• Щит управления (ЩУ) с уже упомянутой цифровой панелью контроллера.

Эксплуатационно-экономические показатели:

• Расход топлива напрямую зависит от нагрузки:


  • При 50% нагрузки (500 кВт): примерно 129.2 литра в час.


  • При 75% нагрузки (750 кВт): примерно 191 литр в час.


  • При 100% номинальной нагрузки (1000 кВт): примерно 259.1 литра в час.
    Эти данные позволяют точно рассчитывать потребность в топливе и экономику проекта.






• Гарантия: производитель предоставляет гарантию 36 месяцев или на 2000 моточасов работы (в зависимости от того, что наступит раньше), что подчёркивает уверенность в надёжности агрегата.


• Масса установки: около 9500 кг (брутто — 9510 кг), что важно для планирования транспортировки и требований к фундаменту.

Сфера применения:

Данный высоковольтный дизель-генератор предназначен для использования в качестве основного, резервного или аварийного источника питания для объектов, имеющих собственную высоковольтную распределительную сеть 6 кВ. Его применение исключает необходимость в понижающих трансформаторах большой мощности, что повышает общую эффективность системы.

1. Горнодобывающая и нефтегазовая промышленность: Питание буровых установок, удалённых промыслов, насосных станций, полевых баз, где нет централизованной сети или её надёжность недостаточна.


2. Промышленные предприятия: Обеспечение резервного питания для непрерывных технологических циклов (металлургия, химическое производство, цементные заводы), где остановка приводит к колоссальным убыткам.


3. Сельское хозяйство: Электроснабжение крупных животноводческих комплексов, элеваторов, оросительных систем.


4. Строительство: Временное основное электроснабжение масштабных строек, особенно на этапе возведения инфраструктуры.


5. Муниципальная и коммунальная сфера: Резервирование котельных, насосных станций водоснабжения и водоотведения, очистных сооружений.


6. Удалённые объекты: Базы, научные станции, поселения, где генератор может работать в качестве основного источника энергии в составе дизельной электростанции (ДЭС).

Серия TSS Premium указывает на принадлежность к высшей линейке продукции, что подразумевает использование комплектующих от мировых лидеров (Baudouin, Lovato), повышенные стандарты сборки, тестирования и более широкую базовую комплектацию.

Таким образом, ТСС АД-1000С-Т6300-1РНМ9 — это не просто генератор, а законченная, высоконадёжная энергетическая установка для серьёзных промышленных задач, спроектированная для длительной эксплуатации в тяжёлых условиях с минимальными требованиями к подготовке площадки.
