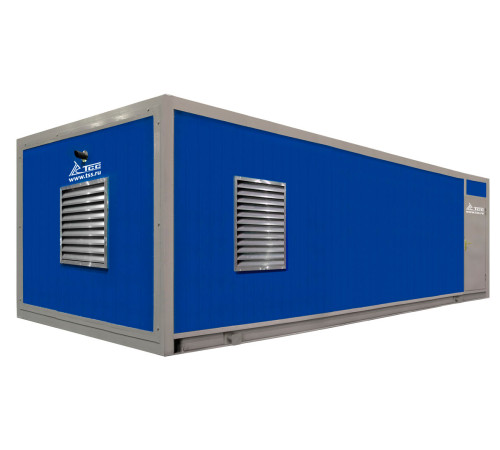

Высоковольтный дизельный генератор ТСС АД-800С-Т10500-1РНМ9 в контейнере: надежное электроснабжение 10.5 кВ

Высоковольтный дизельный генератор ТСС АД-800С-Т10500-1РНМ9 в контейнере — это автономная электростанция промышленного класса, предназначенная для бесперебойного снабжения объектов высоким напряжением 10.5 кВ. Установка представляет собой полностью готовое к эксплуатации решение, где силовой агрегат, система управления и все вспомогательные компоненты интегрированы в защитный всепогодный контейнер. Данная модель является частью надежной серии TSS Premium, что гарантирует высочайшие стандарты качества, долговечности и соответствия техническим требованиям.

Ключевые характеристики и их практическое значение:

1. Мощностные параметры и выходное напряжение:

• Номинальная мощность: 800 кВт (1000 кВА).


• Максимальная (резервная) мощность: 880 кВт (1100 кВА).
  Это означает, что генератор способен непрерывно выдавать 800 кВт при коэффициенте мощности 0.8, а в пиковых ситуациях, кратковременно (обычно не более 1 часа в 12), может нагружаться до 880 кВт. Такая мощность позволяет обеспечивать электроэнергией крупные объекты. Критически важным параметром является выходное высокое напряжение 10500 В (10.5 кВ). Это определяет основную сферу применения установки — прямое подключение к высоковольтным распределительным сетям объектов, минуя необходимость использования громоздких и менее эффективных понижающих трансформаторных подстанций большой мощности.

2. Сердце установки: Двигатель и Генератор

• Двигатель: Baudouin 12M26G1100/5. Французские двигатели Baudouin — синоним надежности в мировом промышленном секторе. Модель 12M26 свидетельствует о 12-цилиндровой V-образной конфигурации, обеспечивающей оптимальный баланс мощности и плавности хода. Двигатель соответствует экологическому классу Stage II, что говорит о контролируемом уровне вредных выбросов.


• Генератор: TSS-SA-800(E) SAE 0/18 (10,5 kV). Синхронный бесщеточный генератор специально спроектирован для выработки высокого напряжения. Его конструкция обеспечивает стабильное выходное напряжение и частоту даже при переменных нагрузках.

3. Исполнение в контейнере:
Габариты установки (12000х2700х3300 мм) и вес (~15900 кг) подтверждают ее стационарный или мобильный промышленный статус. Контейнерное исполнение решает несколько критических задач:

• Всепогодная защита: Агрегат полностью защищен от атмосферных осадков, пыли, ветра и перепадов температур.


• Шумоподавление: Контейнер выполняет роль звукоизолирующего кожуха. Уровень шума на расстоянии 7 метров составляет 102 дБ, что для оборудования такой мощности является сбалансированным показателем, но все же требует размещения на специализированных площадках.


• Готовность к работе: Установка поставляется в высокой степени заводской готовности. В базовую комплектацию уже входят: промышленный глушитель, комплект АКБ на 24 В для запуска, топливный сепаратор для очистки дизельного топлива, станция заправки маслом и охлаждающей жидкостью, а также главный элемент управления.

4. Система управления и контроля:

• Щит управления (ЩУ) с цифровой панелью на базе контроллера Lovato RGK800. Этот контроллер является "мозгом" установки. Он обеспечивает:


  • Ручной запуск и остановку (степень автоматизации №1).


  • Непрерывный мониторинг всех ключевых параметров: напряжение, ток, частота, обороты двигателя, температура, давление масла.


  • Защиту от аварийных ситуаций (падение давления масла, перегрев, перегрузка по току и т.д.).


  • Регистрацию данных и диагностику.






• Напряжение бортового электрооборудования 24 В — стандарт для тяжелой дизельной техники, обеспечивающий уверенный пуск в любых условиях.

5. Экономика и автономность:

• Расход топлива: При 100% нагрузке (800 кВт) расход составляет 205 л/ч, при 75% (600 кВт) — 154.1 л/ч, при 50% (400 кВт) — 105.7 л/ч. Эти данные позволяют точно планировать логистику топлива.


• Объем топливного бака (1100 л) обеспечивает автономную работу в течение 7.1 часа при нагрузке 75% без дозаправки. Для длительной работы требуется подключение к внешней топливной емкости.


• Ресурс до капитального ремонта — 32 000 моточасов. Этот выдающийся показатель напрямую связан с качеством двигателя Baudouin и свидетельствует о долгосрочной надежности и низкой стоимости владения в пересчете на моточас.

6. Система охлаждения и надежность:

• Объем системы охлаждения — 221 литр. Мощная жидкостная система охлаждения гарантирует поддержание оптимального теплового режима двигателя при длительной непрерывной работе.

Основные сферы применения:

Данный высоковольтный дизельный генератор предназначен для использования в качестве основного, резервного или аварийного источника питания для объектов, имеющих собственную высоковольтную инфраструктуру или требующих подачи высокого напряжения непосредственно к мощному оборудованию:

• Промышленные предприятия: Заводы, фабрики, горнодобывающие и перерабатывающие комплексы, где линии оборудования работают на напряжении 6/10 кВ.


• Нефтегазовый сектор: Буровые установки, компрессорные станции, пункты подготовки и перекачки нефти и газа в удаленных локациях.


• Энергетика и сети: Резервирование подстанций, источники питания для объектов распределительных сетевых компаний.


• Крупные строительные площадки: Временное энергоснабжение на этапе возведения объектов, когда высоковольтное напряжение необходимо для работы мощных кранов, бетонных узлов и т.д.


• Объекты инфраструктуры: Порты, аэропорты (для резервного питания систем наземного обеспечения), крупные логистические центры.


• Муниципальные объекты: Водонасосные станции, очистные сооружения большой мощности, котельные.

Заключение:

Высоковольтный дизельный генератор ТСС АД-800С-Т10500-1РНМ9 — это не просто источник тока, а сложный инженерный комплекс, созданный для ответственных задач. Его ключевые преимущества: высокое выходное напряжение 10.5 кВ, проверенная силовая база Baudouin, высокий ресурс, полная защита в контейнере и продвинутая система управления Lovato. Установка оптимальна для объектов, где требуется надежное, долговечное и экономически обоснованное решение для генерации высоковольтной электроэнергии в стационарных или полевых условиях.
