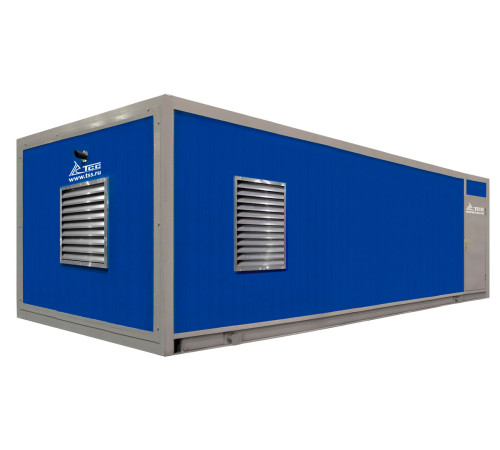

Высоковольтный дизельный генератор ТСС АД-1400С в контейнере 1РНМ9 — мощность 1400 кВт

Высоковольтный дизельный генератор ТСС АД-1400С-Т6300-1РНМ9 в контейнере — это автономная силовая установка промышленного класса, предназначенная для бесперебойного электроснабжения объектов, требующих высокого напряжения 6300 В. Это комплексное решение «под ключ», где все компоненты — двигатель, генератор, система управления, охлаждения и вспомогательное оборудование — смонтированы внутри всепогодного защитного контейнера. Установка представляет собой мобильную или стационарную мини-электростанцию высокой мощности и надежности.

Детальное описание и ключевые компоненты:

1. Сердце установки — двигатель Baudouin 16M33G1900/5. Французский двигатель Baudouin — это эталон надежности в области промышленных силовых агрегатов. Модель 16M33G1900/5 с 16 цилиндрами V-образного расположения специально разработана для длительной работы под высокой нагрузкой. Его ключевая характеристика — ресурс до капитального ремонта составляет 32 000 моточасов. Это означает годы непрерывной или циклической работы при правильном обслуживании. Двигатель соответствует экологическому классу Stage II (EU Stage II), что говорит о сбалансированности между мощностью, топливной эффективностью и экологическими нормами, ограничивающими выбросы вредных веществ.






2. Генераторная часть — TSS-SA-1400(E) (6,3 kV). Синхронный бесщеточный генератор российского производства, оптимизированный для выдачи высокого напряжения 6300 В. Номинальная мощность установки составляет 1400 кВт (1750 кВА), а максимальная (кратковременная) — 1540 кВт (1925 кВА). Коэффициент мощности равен 0.8, что является стандартом для промышленного оборудования. Именно эта часть преобразует механическую энергию двигателя в электрическую промышленного напряжения.






3. Исполнение в контейнере. Это не просто кожух, а полноценный всепогодный защитный контейнер с габаритами 9000х3100х3300 мм (ДхШхВ) и массой около 21.5 тонн. Контейнер выполняет критически важные функции:





   • Шумоизоляция: Значительно снижает уровень шума работающего дизельного агрегата за счет звукопоглощающих материалов.


   • Защита от окружающей среды: Обеспечивает работу генератора в любых климатических условиях (дождь, снег, пыль, повышенная влажность).


   • Теплоизоляция: Поддерживает оптимальный температурный режим для работы оборудования.


   • Безопасность и взломостойкость: Защищает дорогостоящее оборудование от несанкционированного доступа.


   • Готовность к эксплуатации: Установка поставляется полностью укомплектованной и готова к вводу в работу после монтажа на подготовленной площадке.







4. Система управления и контроля. Мозгом системы является контроллер Lovato RGK800. Это современная цифровая панель управления, которая выведена на щит управления (ЩУ). Она предоставляет оператору полный контроль и мониторинг всех параметров: напряжение (6300 В), ток (номинальный 160 А), частота (50 Гц), обороты двигателя, уровень масла, температура охлаждающей жидкости, давление масла, уровень топлива, время работы. Степень автоматизации «1» подразумевает ручной запуск и остановку, но при этом система обеспечивает автоматическую защиту от всех аварийных режимов (падение давления масла, перегрев, перегрузка по току, превышение напряжения и т.д.).






5. Система охлаждения и топливоподачи. Для отвода тепла от мощного двигателя используется жидкостная система охлаждения с объемом 400 литров. Это гарантирует стабильный тепловой режим даже при длительной работе в условиях высокой ambient-температуры. В базовую комплектацию входит станция заправки маслом и охлаждающей жидкостью (ОЖ), что упрощает и ускоряет процесс обслуживания.






6. Вспомогательное оборудование в комплекте.





   • Промышленный глушитель: Обеспечивает эффективное снижение шума выхлопа, соответствуя требованиям к размещению вблизи объектов.


   • Аккумуляторные батареи (АКБ): Напряжение бортовой сети — 24 В, обеспечивает уверенный пуск двигателя.


   • Щит управления (ЩУ) с цифровой панелью: Уже смонтирован и подключен.





Технические характеристики и эксплуатационные данные:

• Напряжение: Выходное высокое напряжение 6300 В, трехфазное.


• Мощность: 1400 кВт / 1750 кВА (номинал), 1540 кВт / 1925 кВА (максимум).


• Расход топлива: Показатель экономичности. При 50% нагрузке — 190 л/ч, при 75% — 250 л/ч, при 100% нагрузке — 359 л/ч. Эти данные crucial для расчета емкости топливного хранилища и эксплуатационных затрат.


• Габариты и вес: Размеры контейнера: 9000x3100x3300 мм. Вес брутто — 21510 кг.


• Гарантия: 36 месяцев или 2000 моточасов (в зависимости от того, что наступит раньше), что подтверждает высокую надежность и уверенность производителя.

Сферы и цели применения:

Данная установка предназначена для объектов, где необходимо создать полностью автономное или резервное электроснабжение напрямую на высоком напряжении 6.3 кВ, минуя необходимость в мощных понижающих трансформаторах на стороне генерации.

1. Промышленные предприятия: Резервное или постоянное питание для целых производственных линий, горнодобывающего оборудования, нефтегазовых месторождений (кустовые площадки, ДНС), металлургических цехов.


2. Энергетика и сети: В качестве мобильной или стационарной подстанции для покрытия пиковых нагрузок, ремонта участков сетей, обеспечения пусковых токов для энергоемкого оборудования.


3. Строительство крупных объектов: Основной источник питания на этапе строительства метро, мостов, удаленных промышленных комплексов, где нет развитой сетевой инфраструктуры.


4. Муниципальная инфраструктура: Резервирование для крупных котельных, насосных станций водо- и теплоснабжения, очистных сооружений.


5. Объекты специального назначения: Обеспечение электроснабжения режимных объектов, телекоммуникационных хабов, центров обработки данных (ЦОД), где требуется высоковольтный ввод.

Итог: Высоковольтный дизельный генератор ТСС АД-1400С-Т6300-1РНМ9 в контейнере серии TSS Premium — это не просто генератор, а законченная, защищенная и готовая к работе энергетическая установка высшего класса. Его ключевые преимущества: высочайшая надежность двигателя Baudouin с огромным ресурсом, выдача промышленного высокого напряжения 6.3 кВ, всепогодное исполнение в шумоизолированном контейнере и комплексная поставка со всем необходимым оборудованием. Он решает задачи обеспечения электроэнергией там, где требуются мегаватты мощности, бесперебойность и возможность работы в тяжелых условиях.
