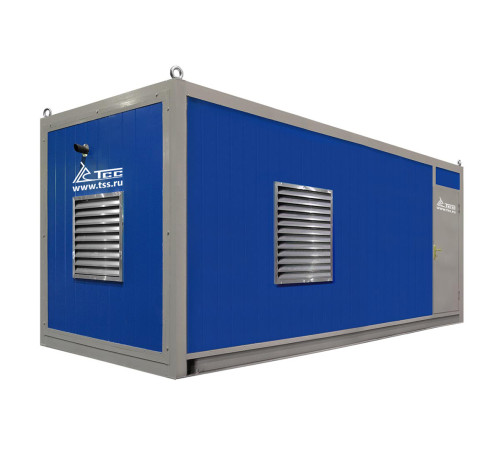

Высоковольтный дизельный генератор ТСС АД-600С-Т6300-1РНМ9 в контейнере: надежное энергоснабжение 6 кВ

Высоковольтный дизельный генератор ТСС АД-600С-Т6300-1РНМ9 в контейнере — это автономная дизельная электростанция промышленного класса, предназначенная для основного или резервного электроснабжения объектов, требующих высокого напряжения 6,3 кВ. Установка представляет собой полностью готовое, всепогодное решение, где силовой агрегат, система управления и все вспомогательные компоненты интегрированы в защитный шумоизолированный контейнер. Это обеспечивает максимальную готовность к эксплуатации в любых климатических условиях, от крайнего севера до жаркого юга.

Ключевые характеристики и их техническая расшифровка:

1. Сердце установки: двигатель и генератор.

• Двигатель: Используется промышленный дизельный двигатель Baudouin 12M26G1100/5 французского производства. Модель 12M26 указывает на 12-цилиндровую V-образную конфигурацию, что обеспечивает высокую мощность при плавной работе и отличной балансировке. Двигатель соответствует экологическому классу Stage II (Евро II), что является стандартом для мощной промышленной техники, работающей вне городской черты. Его ключевое преимущество — ресурс до капитального ремонта в 32 000 моточасов. При использовании в резервном режиме (например, 200-300 часов в год) этот ресурс гарантирует десятилетия безотказной службы.


• Генератор: Синхронный генератор TSS-SA-600(E) SAE 0/18 с выходным высоким напряжением 6300 В (6.3 кВ). Это специализированное оборудование, рассчитанное на прямую интеграцию в высоковольтные сети без необходимости использования понижающих трансформаторов большой мощности на объекте.

2. Электрические параметры и мощность.

• Номинальная/Максимальная мощность: Установка выдает 600 кВт (750 кВА) номинальной мощности и 660 кВт (825 кВА) в максимальном режиме. Коэффициент мощности (cos φ) равен 0.8, что является стандартом для промышленных нагрузок с электродвигателями. Эта мощность позволяет запитать крупный промышленный цех, удаленный карьер, насосную станцию, нефтегазовый объект или стать резервным источником для больницы, торгового центра или коттеджного поселка через высоковольтную распределительную подстанцию.


• Напряжение и частота: Выходное напряжение 6300 В, трехфазное (3 фазы), стандартная промышленная частота 50 Гц. Напряжение собственного бортового оборудования (24 В) используется для систем управления, запуска и контроля.

3. Конструктивное исполнение: всепогодный контейнер.
Габаритные размеры контейнера: 6500х2350х2965 мм (ДхШхВ), а его полная масса составляет 8760 кг. Контейнерное исполнение («под ключ») решает множество задач:

• Защита от окружающей среды: Полная защита от осадков, ветра, пыли и солнечного излучения.


• Шумоизоляция: Снижение уровня шума работающего дизеля за счет звукопоглощающих материалов и промышленного глушителя в комплекте.


• Готовность к эксплуатации: Агрегат поставляется полностью укомплектованным, заправленным маслом и охлаждающей жидкостью (объем системы охлаждения — 221 л), с установленными аккумуляторными батареями (АКБ). Требуется только установка на подготовленную площадку, подключение к высоковольтной сети через соответствующие разъединители и защитную аппаратуру, а также к топливной магистрали.

4. Система управления и контроля.

• Степень автоматизации: 1-я степень (ручной запуск). Это означает, что запуск и остановка агрегата производятся оператором вручную с панели управления. Для автоматического ввода резерва (АВР) при пропадании сетевого напряжения требуется дооснащение дополнительными блоками автоматики.


• Контроллер: Используется цифровой контроллер Lovato RGK800, установленный в щите управления (ЩУ). Он обеспечивает мониторинг всех критических параметров: напряжение, ток, частота, обороты двигателя, температура охлаждающей жидкости, давление масла. Панель отображает предупреждения и аварийные сигналы для защиты установки от повреждений.

5. Топливная система и экономичность.

• Топливный бак: Встроенная емкость объемом 1100 литров. При номинальной нагрузке (600 кВт) и расходе топлива 162.8 л/ч этого запаса хватит примерно на 6.7 часов непрерывной работы. Однако ключевой параметр — автономная работа при 75% нагрузки (450 кВт) без дозаправки составляет 8.9 часов. Это расчетное время, учитывающее неполную заправку бака и реальные условия эксплуатации. Расход топлива при 75% нагрузки — 123.6 л/ч, при 50% нагрузки (300 кВт) — 86.2 л/ч. Эти данные критически важны для расчета эксплуатационных затрат и логистики снабжения топливом.

6. Комплектация.
Установка поставляется в полной заводской готовности, включая:

• Промышленный глушитель для эффективного снижения шума.


• Топливный бак на 1100 л.


• Набор АКБ для пуска двигателя.


• Щит управления (ЩУ) с цифровой панелью Lovato RGK800.


• Станция заправки маслом и охлаждающей жидкостью для удобного обслуживания.

Сфера применения высоковольтного генератора ТСС АД-600С-Т6300-1РНМ9:

• Промышленные предприятия: Основное или резервное питание заводов, фабрик, горнодобывающих и перерабатывающих комплексов с высоковольтным оборудованием (крупные электродвигатели, печи, компрессоры).


• Нефтегазовая отрасль: Электроснабжение буровых установок, промыслов, насосных станций магистральных трубопроводов, пунктов подготовки нефти и газа в удаленных районах.


• Сельское хозяйство: Питание крупных элеваторов, мельниц, животноводческих комплексов с мощными системами вентиляции и охлаждения.


• Строительство: Временное электроснабжение масштабных строек, где требуется высокое напряжение для работы тяжелой техники (башенные краны, бетонные узлы).


• Муниципальная инфраструктура: Резервный источник для насосных станций водоснабжения и водоотведения, котельных, очистных сооружений.


• Удаленные объекты: Полностью автономное электроснабжение научных баз, военных городков, поселков, не подключенных к централизованным сетям.

Серия TSS Premium указывает на принадлежность к высшему классу оборудования ТСС, что подразумевает использование премиальных компонентов (Baudouin, Lovato), повышенное внимание к качеству сборки, расширенный контроль на производстве и, как следствие, высочайшую надежность и долговечность установки.

Таким образом, дизельная электростанция ТСС АД-600С-Т6300-1РНМ9 — это не просто генератор, а законченная энергетическая станция в защитном контейнере, спроектированная для круглосуточной работы под высокой нагрузкой в самых суровых условиях. Ее выбор обоснован, когда объект требует высокого напряжения 6.3 кВ, высокой надежности, измеряемой десятками тысяч часов ресурса, и минимальных сроков ввода в эксплуатацию за счет контейнерного исполнения «под ключ».
