Механизм подачи проволоки TSS FCAW-501: Полное описание, назначение и применение

Механизм подачи проволоки TSS FCAW-501 — это профессиональное оборудование, предназначенное для организации процесса полуавтоматической сварки порошковой самозащитной проволокой (процесс FCAW-S). Его ключевая задача — обеспечить точную, стабильную и бесперебойную подачу сварочной проволоки от катушки к сварочной горелке, что является критически важным для качества формируемого сварного шва. Данная модель позиционируется как полный функциональный аналог известного механизма Lincoln Electric LN-23P, что подчеркивает ее соответствие высоким промышленным стандартам.

Основное назначение и сфера применения

Главное назначение TSS FCAW-501 — проведение полуавтоматической сварки порошковой самозащитной проволокой диаметром 1,6 мм и 2,0 мм. Такая проволока имеет внутри флюсовый порошок, который при сварке создает газовую и шлаковую защиту зоны расплава от атмосферного воздуха. Это исключает необходимость использования внешних баллонов с защитным газом (углекислотой или смесями), что является определяющим преимуществом технологии.

Основные области использования:

• Монтаж и ремонт трубопроводов: Это primary сфера применения. Механизм оптимально подходит для сварки стыков труб при строительстве магистральных, технологических и коммунальных трубопроводов. Мобильность и независимость от газовых баллонов делают его незаменимым в полевых условиях.


• Строительство металлоконструкций: При возведении каркасов зданий, ферм, опор и других конструкций, где требуются протяженные швы.


• Судостроение и ремонт судов.


• Ремонтно-восстановительные работы, особенно в условиях, где затруднена транспортировка газовых баллонов или присутствуют сквозняки, сдувающие газовую защиту.


• Выполнение сварки во всех пространственных положениях: Нижнем, горизонтальном, вертикальном и потолочном. Аппарат специально адаптирован для сложных положений, о чем свидетельствует наличие специальной функции.

Подробное описание модели и ее функций

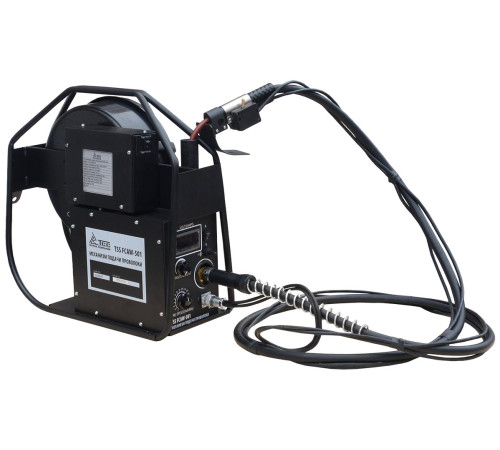

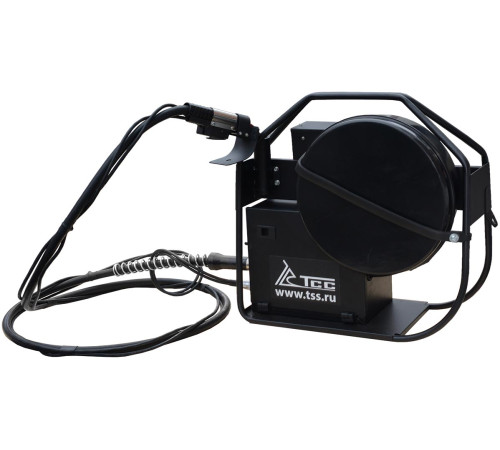

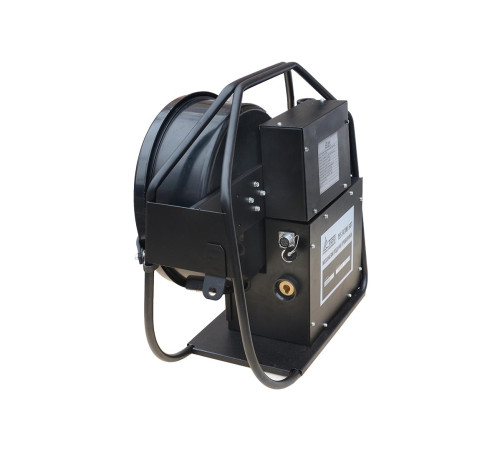

TSS FCAW-501 — это легкий (масса нетто 17 кг, брутто 25 кг) и мобильный механизм. Его габаритные размеры (515×225×485 мм) позволяют легко перемещать его по объекту. Конструкция интегрированная и закрытая, что обеспечивает высокую защиту от пыли, брызг металла и, что особенно важно, от воздействия сильных электромагнитных полей, неизбежных на сварочных постах.

Ключевые системы и органы управления:

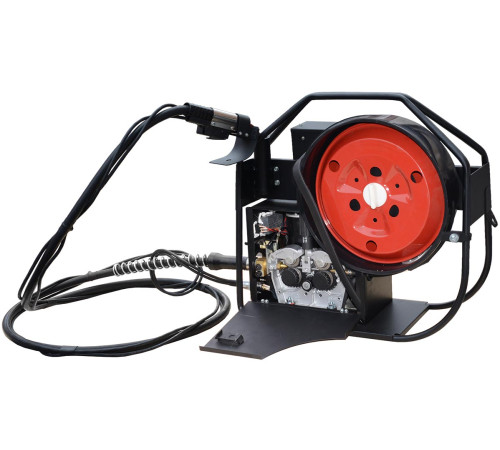

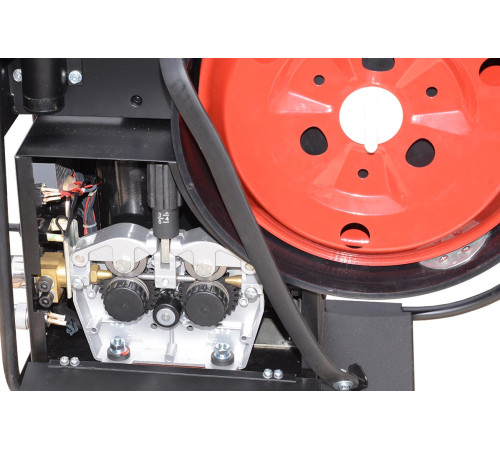

1. Система подачи проволоки: Оснащена мощным двигателем с плавной регулировкой скорости в широком диапазоне от 0,5 до 4,5 метров в минуту. Точная настройка скорости критична для согласования с силой сварочного тока и определяет стабильность дуги и качество шва. Используется технология широтно-импульсной модуляции (PWM), которая гарантирует аккуратную и стабильную подачу без рывков даже на минимальных скоростях.

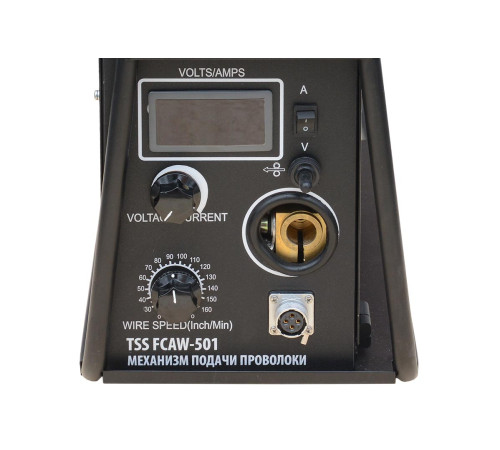

2. Система управления и индикации: На панели управления расположен цифровой индикатор (вольтметр и амперметр), который отображает как предустановленные значения параметров, так и текущие показания в процессе сварки. Это существенно упрощает настройку и контроль процесса. Номинальное входное напряжение для управления — 24 В.






3. Режим «Триггер-интерлок» (Trigger Interlock): Это контур фиксирования дуги. При его активации сварщику не требуется постоянно удерживать кнопку на горелке. Достаточно кратковременно нажать на курок, чтобы начать подачу проволоки и зажечь дугу, и повторно нажать, чтобы остановить процесс. Это значительно снижает утомляемость оператора при выполнении длинных швов.






4. Функция снижения скорости подачи проволоки (Burnback Control / Crater Fill): Уникальная и важнейшая функция для сварки в сложных положениях. При активации тумблером на самой горелке скорость подачи проволоки автоматически снижается на 20% от заданного значения. Это незаменимо, например, при переходе в потолочное положение, где требуется меньший тепловой ввод для предотвращения стекания металла. Также используется для корректного завершения шва (заварки кратера) во избежание образования раковин.






5. Функция защиты от перегрузки: Встроенная электронная защита отключает механизм при перегреве или перегрузке по току, предотвращая выход из строя двигателя и силовых компонентов.






6. Универсальность: Механизм может использоваться не только для полуавтоматической сварки. Он имеет режим работы в качестве выносного регулятора сварочного тока при выполнении ручной дуговой сварки (MMA) штучными покрытыми электродами. Это расширяет его функционал на строительной площадке.




Синергия с источниками питания

TSS FCAW-501 предназначен для работы от внешнего сварочного источника питания (инвертора или выпрямителя). Он демонстрирует максимальную интеграцию при работе со сварочным агрегатом TSS DUAL DGW 28/600EDS-A. В этом тандеме параметры сварки (ток и напряжение) можно задавать дистанционно прямо с панели управления мощного источника, а их значения будут дублироваться на дисплее механизма подачи. Это решение уровня профессиональных сварочных систем.

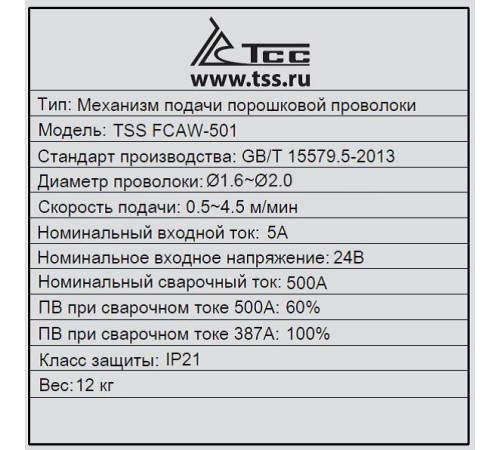

Технические характеристики в деталях

• Артикул: 024541


• Масса: Вес самого механизма — 17 кг. Вес в упаковке (брутто) — 25 кг. Вес устанавливаемой катушки с проволокой — до 6,3 кг.


• Электропитание управления: Номинальное входное напряжение — 24 В, входной ток — 5 А. Питание двигателя подачи осуществляется от силового сварочного источника.


• Параметры сварки: Предназначен для проволоки диаметром 1,6 и 2,0 мм. Номинальный сварочный ток — 500 А при продолжительности включения (ПВ) 60%. При непрерывной работе (ПВ 100%) допустимый ток составляет 387 А, что указывает на надежную конструкцию, рассчитанную на продолжительные нагрузки.


• Скорость подачи: Регулируемый диапазон 0,5 – 4,5 м/мин.


• Защита: Класс защиты корпуса IP21 (защита от касания пальцами и от вертикально падающих капель воды).


• Габариты: 515 мм (длина) × 225 мм (ширина) × 485 мм (высота).

Комплектация и совместимость

Для полноценной работы механизм требует подключения шланг-пакета (рукава), в котором объединены силовой кабель, канал подачи проволоки, управляющие провода и шланг для подачи защитного газа (если используется газозащитная проволока). Доступны два основных варианта:

• Шланг-пакет 15 м (Арт. 024561) для работ на средней дистанции.


• Шланг-пакет 30 м (Арт. 025496) для выполнения работ на большом удалении от аппарата, что часто требуется на крупных объектах.

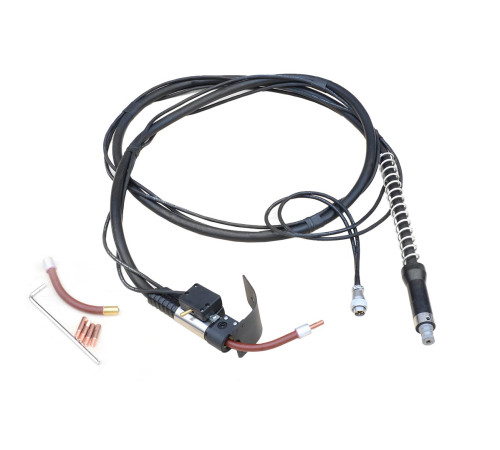

В качестве исполнительного инструмента рекомендуется горелка TSS FCAW на 350 А (Арт. 024562). Она является аналогом горелки Magnum 350, используемой с системой Lincoln LN-23P, и оптимально сбалансирована по токопередаче, эргономике и охлаждению для работы с токами до 350 А, что полностью перекрывает возможности механизма при ПВ 100%.

Итог

Механизм подачи проволоки TSS FCAW-501 — это не просто «мотокодержатель», а sophisticated управляющий пост для ответственной полуавтоматической сварки самозащитной проволокой. Его преимущества — мобильность, независимость от газовой инфраструктуры, продвинутые функции для сварки в любых пространственных положениях, надежная защита и точная цифровая индикация. Он создан для профессионального использования в условиях строительства, монтажа и ремонта, где ключевыми требованиями являются качество шва, надежность оборудования и эффективность работы сварщика.
