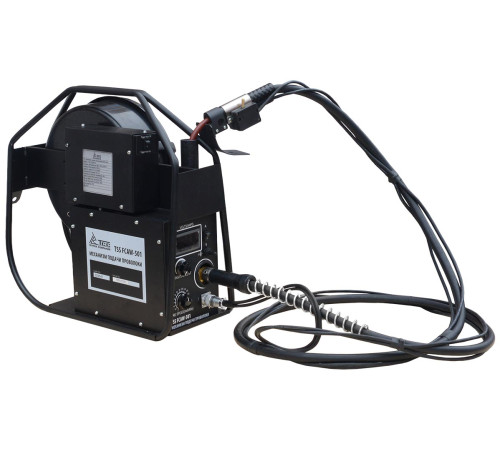

Механизм подачи проволоки TSS FCAW-501 с горелкой: готовое решение для сварки

Механизм подачи проволоки TSS FCAW-501 с горелкой в комплекте — это профессиональный, автономный модуль, предназначенный для организации полуавтоматической сварки порошковой проволокой (процесс FCAW). Его ключевая задача — обеспечить стабильную, бесперебойную подачу сварочной проволоки с заданной скоростью от отдельной катушки к сварочной горелке. Этот механизм не является источником сварочного тока (инвертором), а работает в паре с ним, получая управляющий сигнал и питание. Он выступает критически важным звеном, преобразующим возможности сварочного аппарата в качественный и производительный сварочный процесс, особенно при работе на удалении от самого источника.

Конструкция и технические характеристики:

• Артикул 052287: Уникальный идентификатор изделия, гарантирующий, что вы получаете именно оригинальный механизм подачи TSS FCAW-501 со всеми заявленными характеристиками.


• Напряжение питания (В): 24. Механизм работает от постоянного тока напряжением 24 В. Это стандартное и безопасное управляющее напряжение, которое подается от большинства современных сварочных инверторов, предназначенных для работы с внешними подающими механизмами. Оно обеспечивает работу двигателя подачи и системы управления.


• Габаритные размеры (Д×Ш×В, мм): 515×225×485. Компактные и продуманные габариты (около 51.5 см в длину, 22.5 см в ширину и 48.5 см в высоту) делают агрегат мобильным. Его можно легко разместить на объекте, перевезти в транспортном средстве или установить на стационарном рабочем месте, не занимая чрезмерно много пространства.


• Масса, кг: 17 (Вес брутто: 25 кг). Чистый вес самого механизма составляет 17 кг, что указывает на его robust-конструкцию, использование металлических компонентов и мощного двигателя. Вес брутто в 25 кг включает в себя всю заводскую упаковку и дополнительные элементы, что важно для расчета логистики.


• Вес катушки, кг: 6,3. Механизм рассчитан на установку стандартной промышленной катушки с порошковой проволокой весом до 6.3 кг (обычно диаметром 15 или 30 кг, но с адаптерами). Большой вес катушки минимизирует частоту ее замен, что критически важно для повышения производительности при длительных работах.

Для чего используется механизм подачи TSS FCAW-501?

1. Организация полуавтоматической сварки FCAW: Это основное назначение. Процесс FCAW (Flux Cored Arc Welding) — сварка порошковой проволокой. Внутри проволоки находится флюс, который при плавлении создает защитную газовую атмосферу и шлаковое покрытие, стабилизирует дугу и легирует металл шва. Механизм FCAW-501 точно и без рывков подает эту проволоку в зону сварки.


2. Повышение мобильности и радиуса действия: Главное преимущество отдельного подающего механизма. Источник тока (инвертор) можно оставить вблизи источника электропитания, а сам механизм с катушкой проволоки разместить непосредственно у места сварки — на высоте, в другой комнате, на удаленной конструкции. Это позволяет использовать сварочные кабели длиной 20, 30 метров и более без риска ухудшения подачи проволоки из-за трения в длинном кабель-канале.


3. Обеспечение стабильности процесса: Качественный двигатель с четырьмя роликами подачи (обычно в таких моделях) гарантирует постоянную скорость подачи проволоки, что напрямую влияет на стабильность сварочной дуги, равномерность проплавления и качество формируемого шва. Это исключает проблемы с залипанием или неравномерным плавлением.


4. Работа с порошковой проволокой разного диаметра: Механизм, как правило, оснащен регулируемым узлом подачи и сменными подающими роликами (накатками), что позволяет работать с проволокой различного диаметра (например, 0.8 мм, 1.0 мм, 1.2 мм), подбирая оптимальный режим под толщину металла и требуемую производительность.


5. Увеличение производительности: Установка крупной катушки (до 6.3 кг и более) сокращает простои на замену материала. Эргономичная горелка в комплекте снижает усталость сварщика. В совокупности это дает значительный прирост в объеме выполненных работ за смену.

Где применяется механизм подачи TSS FCAW-501?

• Промышленное и коммерческое строительство: Монтаж металлоконструкций, каркасов зданий, балок, колонн. Возможность разнести оборудование особенно важна на крупных объектах.


• Судостроение и судоремонт: Работы в трюмах, отсеках, на палубах, где необходимо подавать проволоку на значительное расстояние от источника.


• Мостостроение: Сварка элементов пролетов, опор, ограждений непосредственно на месте монтажа.


• Нефтегазовая отрасль: Монтаж и ремонт трубопроводов, резервуаров, платформ. Часто работы ведутся в полевых условиях с использованием генераторов.


• Производство тяжелого машиностроения: Изготовление и ремонт каркасов спецтехники, сельхозмашин, грузовых платформ.


• Ремонтные и сервисные предприятия: Для универсальных работ, где требуется гибкость и возможность быстрой передислокации оборудования по цеху или на выезде.


• Сервисные и ремонтные работы на высоте или в труднодоступных местах: Например, ремонт ферм, крановых путей, где инвертор остается внизу.

Комплектация: горелка

Наличие горелки в комплекте (обычно это горелка типа EURO с быстросъемным соединением) полностью готовит механизм к работе. Горелка — это инструмент, которым сварщик непосредственно манипулирует. В нее встроен канал для подачи проволоки, токопроводящий наконечник, курок управления (который дистанционно включает/выключает подачу проволоки и сварочный ток на инверторе) и, как правило, газовый шланг (при использовании газозащитной порошковой проволоки). Длина горелки (обычно 3 или 4 метра) в сумме с длиной кабель-пакета (соединяющего механизм с инвертором) и определяет итоговый радиус действия.

Принцип работы в системе:

1. Подключение: Механизм подачи соединяется с источником сварочного тока двумя кабелями: силовым (для питания двигателя 24В) и управляющим (для передачи сигнала с курка горелки). К выходу механизма подключается горелка. В механизм устанавливается катушка с проволокой, которая заправляется в подающий тракт.


2. Настройка: На панели управления механизма выставляется требуемая скорость подачи проволоки (в метрах в минуту). На инверторе выставляется сварочное напряжение.


3. Процесс сварки: При нажатии на курок горелки замыкается управляющая цепь. Инвертор подает питание 24В на двигатель механизма подачи, и двигатель начинает вращать ролики, проталкивая проволоку через кабель-горелку к изделию. Одновременно инвертор включает выход сварочного тока, который поступает на проволоку через токосъемный наконечник в горелке. Возникает дуга, и начинается процесс сварки. Отпускание курка останавливает подачу и обрывает дугу.

Таким образом, механизм подачи проволоки TSS FCAW-501 — это не просто аксессуар, а высокотехнологичный узел, который трансформирует возможности сварочного оборудования, обеспечивая профессиональную мобильность, стабильность и высокую производительность при сварке порошковой проволокой в самых разнообразных, в том числе сложных, условиях эксплуатации. Его технические параметры, такие как компактность при собственном весе в 17 кг, работа с крупной катушкой и питание 24В, напрямую ориентированы на промышленное и строительное применение.
