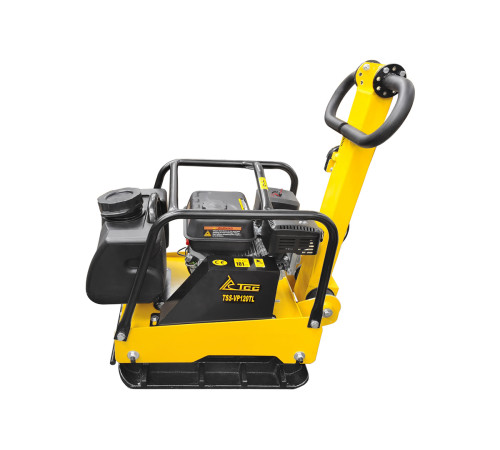

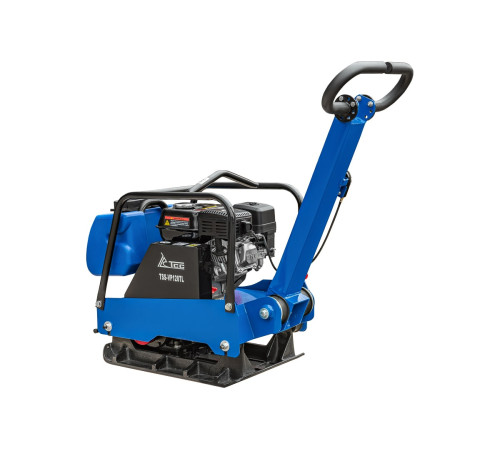

Виброплита TSS-VP120TL с колесным комплектом и баком для воды

Виброплита TSS-VP120TL (колесный комплект, бак): Полное описание, технические характеристики и сфера применения

Виброплита TSS-VP120TL — это профессиональное, высокопроизводительное оборудование, предназначенное для эффективного уплотнения различных сыпучих и связных материалов. Данная модель, артикул 207371, относится к стандартной серии, но по своей конструкции и функционалу соответствует требованиям профессионального использования. Её ключевая особенность — универсальность, достигаемая за счёт мощной вибрационной системы, надёжного двигателя и уникальной комплектации, включающей колесный комплект для транспортировки и бак для системы орошения.

Конструктивные особенности и преимущества основания

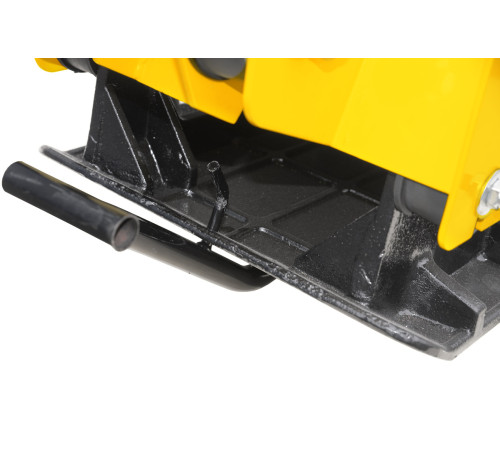

Сердцем любой виброплиты является её рабочая плита (основание). У модели TSS-VP120TL оно выполнено из высокопрочного литого сплава, что кардинально отличает её от устройств со сварными основаниями. Такая технология обеспечивает исключительную износостойкость, устойчивость к деформациям и истиранию в процессе контакта с абразивными материалами, такими как щебень или асфальт.

Основание имеет габариты 655х450 мм, что обеспечивает оптимальное соотношение производительности и манёвренности. Особое внимание уделено рёбрам жёсткости. В отличие от большинства аналогов, где рёбра привариваются, в этой модели они образованы методом изгиба самой рабочей плиты. Это инженерное решение исключает точки напряжения, возникающие при сварке, и предотвращает риск растрескивания или разрыва металла. Такое монолитное основание практически невозможно расколоть даже при интенсивных нагрузках.

Ещё одна важная деталь — плавный изгиб краёв плиты со всех четырёх сторон. Эта конструктивная особенность решает распространённую проблему: при уплотнении асфальта или других покрытий стандартная плита с острыми краями оставляет заметную боковую кромку. TSS-VP120TL благодаря скруглённым краям обеспечивает гладкую, ровную поверхность без подобных дефектов, что критически важно при ямочном ремонте дорог или укладке тротуарной плитки.

Силовая установка: мощность и надежность

Агрегат оснащён бензиновым четырёхтактным двигателем Loncin G200F с воздушным охлаждением. Это одноцилиндровый мотор, зарекомендовавший себя как надёжный и неприхотливый силовой агрегат в профессиональной технике. Его мощность составляет 4,8 кВт (или 6,5 л.с.), чего достаточно для создания значительной центробежной силы.

Двигатель обеспечивает частоту вибрации до 4200 колебаний в минуту, генерируя центробежную силу в 20 кН (килоньютон). Именно этот параметр напрямую влияет на глубину и качество уплотнения. Такая мощная вибрация позволяет модели TSS-VP120TL эффективно уплотнять сыпучие материалы на глубину до 400 мм, что является отличным показателем для техники данного класса.

Запуск двигателя осуществляется вручную, с помощью ручного стартера. Для стабильной и долговечной работы рекомендуется использовать моторное масло класса SAE10W30. Двигатель экономичен: средний расход топлива составляет около 1,4 литра в час, а объём топливного бака (3,6 литра) обеспечивает продолжительную автономную работу.

Система орошения и универсальность применения

Одной из ключевых особенностей, расширяющих сферу применения данной виброплиты, является наличие системы орошения. В комплектацию входит съёмный водяной бак ёмкостью 11 литров. Эта функция незаменима при работе с асфальтом (асфальтобетонными смесями).

При укладке или ремонте асфальта горячее покрытие имеет свойство налипать на металлическую плиту, что приводит к нарушению целостности слоя и ухудшению качества уплотнения. Система орошения, подающая воду на основание плиты, предотвращает это налипание. В результате достигается идеально ровная и плотная поверхность асфальта. Благодаря этой функции TSS-VP120TL по праву считается «мини-версией» асфальтового катка, способной работать в стеснённых условиях, куда крупная техника не имеет доступа.

Основные сферы применения виброплиты TSS-VP120TL:

1. Дорожное строительство и ремонт: Ямочный ремонт асфальтового покрытия, заделка трещин и выбоин, уплотнение основания под дорожное полотно (песчано-гравийная подушка).


2. Благоустройство территорий: Подготовка оснований под тротуарную плитку, брусчатку, натуральный камень. Уплотнение грунта и насыпных материалов при создании пешеходных дорожек, парковок, детских и спортивных площадок.


3. Ландшафтный дизайн: Уплотнение грунта при создании альпийских горок, газонов, террас, а также при обратной засыпке траншей после посадки растений или установки малых архитектурных форм.


4. Прокладка инженерных коммуникаций: Качественное уплотнение обратной засыпки траншей после укладки труб водоснабжения, канализации, газопроводов или кабельных линий. Это предотвращает последующую просадку грунта и разрушение покрытия.


5. Строительство: Уплотнение основания под фундаменты различных построек, полы в гаражах и подсобных помещениях, подготовка площадок для установки оборудования.

Эргономика, транспортировка и безопасность

Модель спроектирована с учётом удобства оператора и простоты обслуживания.

• Складывающаяся ручка: Позволяет значительно уменьшить габариты оборудования (до 960х540х1060 мм в упаковке) для удобной перевозки в багажнике или кузове автомобиля и компактного хранения.

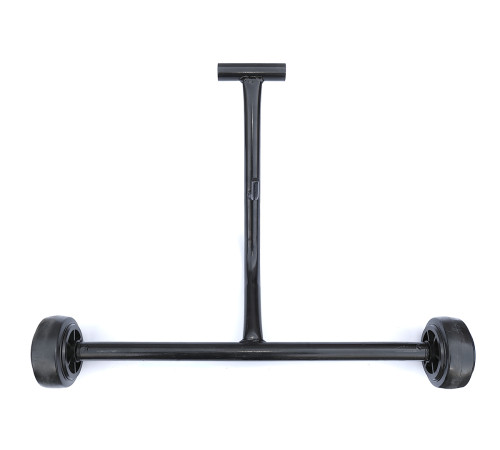

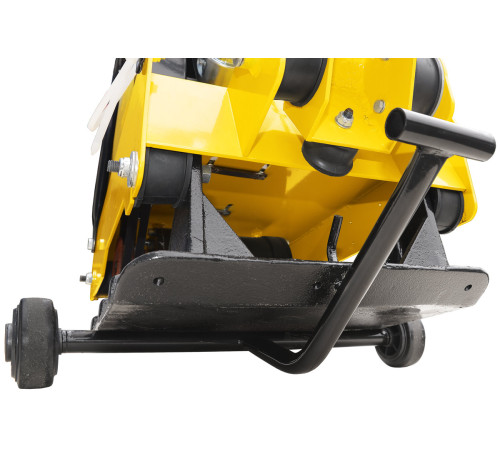

• Встроенный колесный комплект: Наличие транспортировочных колёс решает проблему перемещения тяжелой (масса 110 кг, брутто 123 кг) виброплиты по объекту. Агрегат можно легко перекатить к месту работы, не прилагая чрезмерных физических усилий.


• Система гашения вибрации: Специальные демпфирующие соединения в узле крепления рукоятки эффективно снижают передачу вибрации на руки оператора, уменьшая утомляемость и повышая комфорт при длительной работе.


• Защитный кожух: Предотвращает попадание песка, грунта и мусора на ответственные узлы виброплиты, в частности, на вибрационный механизм (вибровозбудитель), что продлевает срок службы оборудования.


• Защитная рама: Прочная рама над двигателем оберегает его от механических повреждений при случайных ударах или опрокидывании. На раме также предусмотрен специальный упор для безопасного подъёма виброплиты с помощью строп или крана.


• Удобное управление: Органы управления, включая рычаг дроссельной заслонки, вынесены на рукоятку, что позволяет оперативно контролировать скорость движения и мощность вибрации без отвлечения от процесса.

Технические характеристики в фокусе

• Глубина уплотнения: 400 мм для сыпучих материалов (песок, щебень, гравийная смесь).


• Центробежная сила: 20 кН — ключевой показатель мощности уплотнения.


• Уровень шума: 105 дБ на расстоянии 7 метров, что характерно для техники данного класса и требует использования средств индивидуальной защиты (наушников).


• Габариты в работе: 960х450х1100 мм (ДхШхВ).


• Гарантия: 12 месяцев.

Итог

Виброплита TSS-VP120TL с колесным комплектом и баком — это профессиональный, универсальный и высоконадёжный инструмент для комплексных работ по уплотнению. Её литое износостойкое основание, мощный бензиновый двигатель Loncin, система орошения для работы с асфальтом и продуманная эргономика делают её оптимальным выбором для строительных бригад, дорожных служб, ландшафтных компаний и коммунальных предприятий. Она эффективно заменяет тяжёлую технику в условиях ограниченного пространства, обеспечивая при этом высокое качество уплотнения практически любых типов грунтов и покрытий.
