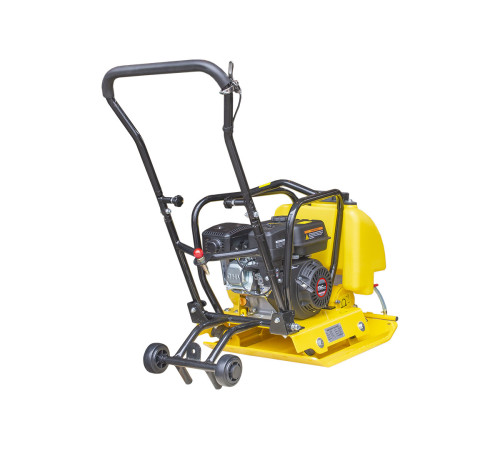

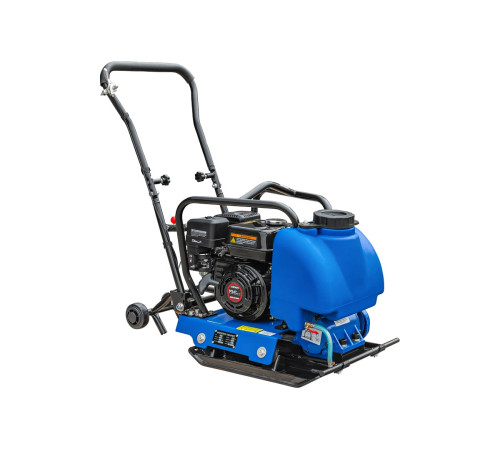

Виброплита TSS-VP90TL с колесным комплектом и баком для воды

Виброплита TSS-VP90TL (колесный комплект, бак): Полное описание, технические характеристики и сферы применения

Виброплита TSS-VP90TL — это профессиональный бензиновый вибротрамбовочный аппарат, предназначенный для высокоэффективного уплотнения различных сыпучих и связных материалов. Модель относится к стандартной серии одноходовых виброплит и выделяется своей универсальностью, мобильностью и продуманной комплектацией, включающей колесный комплект и водяной бак. Это мощный и автономный инструмент, заменяющий тяжелую катковую технику в условиях ограниченного пространства.

Что представляет собой виброплита TSS-VP90TL?

По своей сути, это компактная, но высокопроизводительная машина для грунтовых и дорожных работ. Её конструкция основана на мощной вибрационной системе, установленной на массивной стальной подошве (основании). Вибрация создается вращающимся эксцентриковым валом, который генерирует направленные вниз импульсы. Эти импульсы с силой передаются через плиту основания на обрабатываемый материал, вызывая взаимное смещение и плотную укладку его частиц, что устраняет пустоты и значительно повышает несущую способность основания.

Ключевой особенностью модели TSS-VP90TL является её полная рабочая масса — около 90 кг в заправленном состоянии (с учетом воды в баке и топлива). Эта масса, умноженная на высокую центробежную силу, обеспечивает глубокое и качественное уплотнение. Агрегат часто называют «мини-версией катка-асфальтоукладчика», и это сравнение точно отражает его суть: он выполняет аналогичные функции, но обладает гораздо большей маневренностью и доступом в труднодоступные места.

Детальный разбор технических характеристик и их значения

• Двигатель: Сердцем машины является надежный четырехтактный одноцилиндровый бензиновый двигатель Loncin G200F с воздушным охлаждением. Его мощность составляет 4,8 кВт (6,5 л.с.), что обеспечивает стабильную работу вибрационного механизма под высокой нагрузкой без перегрева. Двигатель отличается хорошим запасом мощности для данного класса оборудования.


• Силовые параметры уплотнения:


  • Центробежная сила: 15 кН (килоньютон). Это главный показатель мощности вибрации. Сила в 15 кН означает, что плита оказывает значительное динамическое воздействие на грунт, достаточное для работы с широким спектром материалов.


  • Частота вибрации: 5600 вибраций в минуту. Высокая частота обеспечивает быстрое и равномерное уплотнение поверхности.


  • Глубина уплотнения сыпучих материалов: до 300 мм. Данный параметр указывает, что за один проход плита способна эффективно уплотнять слой песка, гравия или щебня толщиной до 30 см, что соответствует требованиям для подготовки оснований под фундаменты, тротуары или дорожные покрытия.






• Габариты и масса:


  • Габариты подошвы: 510х480 мм. Оптимальная площадь для баланса между маневренностью и производительностью.


  • Рабочий вес (масса): 80 кг. Вес самой машины без эксплуатационных жидкостей.


  • Вес брутто: 84 кг. Вес в упаковке.


  • Габариты в рабочем состоянии: 910х510х800 мм (ДхШхВ).






• Эргономика и эксплуатация:


  • Тип запуска: Ручной стартер. Стандартный и надежный способ запуска для бензиновой техники.


  • Рекомендуемое масло: SAE10W30. Использование правильного масла обеспечивает долгий срок службы двигателя.


  • Объем топливного бака: 3,6 л. В сочетании с расходом топлива около 1,4 л/час это обеспечивает продолжительную автономную работу без частых дозаправок.


  • Уровень шума: 105 дБ на расстоянии 7 метров. Указывает на необходимость использования средств индивидуальной защиты (наушников) оператором.






• Уникальная комплектация «Колесный комплект, бак»:


  • Колесный комплект кардинально решает проблему транспортировки тяжелой плиты по объекту или к месту работы. Вместо того чтобы прилагать значительные физические усилия для переноса, оператор может просто откатить агрегат, как тележку. Рукоятка управления при этом складывается, что делает хранение и перевозку в багажнике или кузове максимально удобными.


  • Водяной бак емкостью 12 литров — критически важная опция для работы с асфальтовыми смесями (асфальтовой крошкой, горячим асфальтом). Вода из бака, подаваемая на подошву, предотвращает налипание битумной смеси на металл, обеспечивая чистоту работы, гладкую поверхность уплотнения и защиту основания плиты от коррозии. Бак легко снимается для заполнения и чистки.





Конструктивные особенности для комфортной и безопасной работы

• Плавно изогнутые края плиты основания позволяют легко изменять направление движения, разворачивать плиту и обрабатывать материал, не оставляя грубых кромок или следов на уже уплотненной поверхности.


• Защитный кожух над вибрационным механизмом надежно предохраняет его от попадания абразивных частиц песка, грунта и грязи, которые могут вызвать преждевременный износ деталей.


• Система гашения вибрации включает специальные демпфирующие соединения в узле крепления рукоятки. Это значительно снижает передачу вибрации на руки оператора, уменьшая утомляемость и повышая комфорт при длительной работе.


• Управление дроссельной заслонкой (обороты двигателя) вынесено на рукоятку, что позволяет оперативно регулировать мощность вибрации на ходу, не отвлекаясь от процесса.


• Защитная рама над двигателем оберегает его от механических повреждений при случайных ударах или опрокидывании. На этой раме также предусмотрен специальный упор для безопасного подъема и перемещения виброплиты с помощью строп или крана.

Для чего и где используется виброплита TSS-VP90TL?

Сфера применения этой виброплиты чрезвычайно широка благодаря ее мощности, маневренности и оснащению водяным баком.

1. Дорожное строительство и ремонт:





   • Ямочный ремонт асфальта: Идеальна для локального ремонта выбоин, трещин и проколов в асфальтовом покрытии. Водяная система предотвращает прилипание асфальта.


   • Уплотнение асфальтовой крошки: При укладке гранулированного асфальта для создания временных или постоянных покрытий.


   • Уплотнение оснований под асфальтирование: Подготовка и трамбовка песчано-щебеночных подушек под укладку асфальтобетона.







2. Благоустройство территорий и ландшафтный дизайн:





   • Укладка тротуарной плитки и брусчатки: Последующее уплотнение и «осадка» уложенного покрытия, заполнение швов мелким песком. Плита не повреждает материал благодаря гладкой подошве и возможности регулировки оборотов.


   • Подготовка оснований под пешеходные дорожки, площадки, отмостки вокруг зданий.


   • Уплотнение грунта и гравия при создании альпийских горок, террас, подпорных стенок.







3. Строительство фундаментов и коммуникаций:





   • Уплотнение траншей после обратной засыпки труб водопровода, канализации, газопровода или кабельных линий. Это обязательная процедура, предотвращающая последующую просадку грунта над коммуникациями.


   • Подготовка оснований под фундаменты различных типов (ленточные, плитные) на участках, куда не может заехать крупная техника. Качественное уплотнение песчаной или щебеночной подготовки — залог долговечности будущей конструкции.







4. Работа с различными типами материалов:





   • Сыпучие несвязные грунты: Песок, гравий, щебень — основной тип материалов, для которого предназначена плита. Глубина уплотнения до 300 мм позволяет работать быстро и эффективно.


   • Связные грунты: Супеси, суглинки. Для их эффективного уплотнения часто требуется оптимальная влажность материала.


   • Асфальтовые смеси: Благодаря водяному баку, модель TSS-VP90TL справляется с этой задачей профессионально.





Итог

Виброплита TSS-VP90TL в комплектации с колесами и баком — это сбалансированное решение для профессиональных строительных бригад, коммунальных служб, ландшафтных компаний и серьезных частных пользователей. Она сочетает в себе достаточную для большинства задач мощность (15 кН), исключительную удобство транспортировки за счет колесного комплекта, расширенную функциональность благодаря системе орошения и продуманные элементы операторского комфорта. Это надежный инструмент, который выполняет тяжелую физическую работу по уплотнению, экономя время и силы, и обеспечивая высокое качество результата на объектах любого масштаба, где использование крупногабаритных катков невозможно или нецелесообразно. Гарантия производителя в 12 месяцев подтверждает надежность конструкции.
