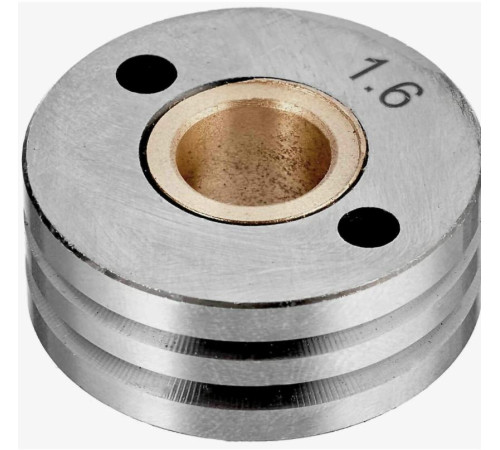

Ролик подающий под сталь 30-10-12 (1.6/2.0 мм) для сварочного полуавтомата

Ролик подающий под сталь (30-10-12) 1.6/2.0 для сварочного полуавтомата — это высокоточный механический компонент, являющийся сердцем узла подачи проволоки. Его основное и единственное назначение — обеспечение стабильной, дозированной и бесперебойной подачи сварочной проволоки от катушки через сварочный рукав в горелку и непосредственно в зону формирования сварочной дуги. От его корректной работы, технического состояния и точного соответствия параметрам проволоки напрямую зависят качество сварного шва, отсутствие технологических сбоев (таких как обрыв дуги, неравномерное плавление) и ресурс всего механизма подачи. По сути, этот небольшой элемент преобразует вращательное движение вала двигателя в точное линейное перемещение проволоки, являясь критически важным расходным материалом для любого сварщика, работающего с полуавтоматическим оборудованием.

Детальная расшифровка маркировки и наименования товара дает полное техническое понимание его совместимости и применения. Название «Ролик подающий» четко определяет его функцию в системе — это ведущее колесо механизма протяжки. Указание «под сталь» является ключевым классификационным параметром. Оно означает, что геометрия рабочей канавки ролика, материал его изготовления и степень жесткости рассчитаны исключительно на работу со сплошной сварочной проволокой для сварки углеродистых и низколегированных сталей, такой как распространенная СВ-08Г2С. Такая проволока имеет специфическую твердость и коэффициент трения. Профиль канавки в таком ролике обеспечивает максимально надежный захват без критической деформации тела проволоки, что предотвращает ее смятие и заклинивание в токопроводящем наконечнике.

Цифровой код в скобках (30-10-12) представляет собой основные геометрические размеры, обозначаемые в инженерной практике как D-d-B. Первое число — 30 — это наружный диаметр ролика (D), измеряемый в миллиметрах по внешним граням. Данный размер является стандартным для большинства моделей полуавтоматов и обеспечивает оптимальное передаточное отношение, плавность хода и необходимый крутящий момент. Второе число — 10 — обозначает посадочный диаметр (d), то есть внутренний диаметр центрального отверстия. Размер 10 мм является одним из наиболее распространенных стандартов для вала шагового двигателя механизма подачи в огромном спектре бытового и профессионального сварочного оборудования. Перед заменой ролика принципиально важно верифицировать соответствие именно этого параметра, так как несовпадение всего на миллиметр сделает установку изделия невозможной. Третье число — 12 — указывает на ширину (толщину) ролика (B), которая влияет на общую жесткость детали и площадь контакта с прижимным роликом.

Маркировка «1.6/2.0» непосредственно указывает на диаметры сварочной проволоки, для работы с которыми сконструирован данный ролик. Его универсальность заключается в наличии на рабочем цилиндре двух раздельных кольцевых канавок, каждая из которых точно откалибрована под один из указанных диаметров — 1.6 мм и 2.0 мм. Канавка, как правило, имеет V-образный или U-образный профиль с углом и глубиной, математически рассчитанными для оптимального обхвата проволоки конкретного диаметра. Использование проволоки диаметром 1.4 мм в канавке для 1.6 мм или, наоборот, 2.0 мм в меньшей канавке приведет к неэффективному захвату, проскальзыванию и деформации, что недопустимо. Таким образом, данный ролик покрывает два самых ходовых диаметра проволоки для работ со сталью средней и большой толщины.

Конструктивно ролик представляет собой монолитное колесо, изготовленное из инструментальной или высокоуглеродистой закаленной стали. Это обеспечивает исключительную износостойкость рабочей поверхности, которая постоянно подвергается трению о проволоку. Технология производства подразумевает высокую точность обработки: центральное отверстие строго калибровано для плотной посадки на вал без люфтов, а наружный цилиндр и канавки имеют минимальные допуски на отклонение. Принцип работы основан на парном взаимодействии: данный ведущий ролик устанавливается в механизм подачи напротив прижимного (нажимного) ролика. Проволока заправляется в выбранную канавку ведущего ролика, после чего прижимной ролик, регулируемый винтовым или пружинным механизмом, подводится и создает необходимое давление. Сила прижима должна быть отрегулирована корректно: слишком слабая — вызовет проскальзывание, слишком сильная — деформацию проволоки. При включении двигателя ведущий ролик (30-10-12) начинает вращаться и, за счет силы трения, создаваемой в профилированной канавке, протягивает проволоку с заданной скоростью. Канавка выполняет также роль направляющей, центрируя проволоку и предотвращая ее поперечное смещение, что критически важно для точного попадания в канал токопроводящего наконечника горелки.

Сфера применения ролика подающего под сталь (30-10-12) 1.6/2.0 целиком определяется областью использования сварочных полуавтоматов типа MIG/MAG. Это, прежде всего, дуговая сварка в среде активных защитных газов. Основные области:

1. Кузовной ремонт и обслуживание автомобилей в автосервисах и мастерских. Использование проволоки диаметром 0.8-1.0 мм более распространено для тонкого металла, но для ремонта рам, лонжеронов или толстых элементов могут применяться и диаметры 1.6 мм.


2. Производство и монтаж металлоконструкций: сварка каркасов, ворот, заборов, навесов, лестниц, складских стеллажей.


3. Строительство: монтаж металлических каркасов зданий, арматурных конструкций.


4. Промышленное производство: от изготовления сельскохозяйственной техники до металлической мебели и оборудования.


5. Ремонтные и сборочные цеха любого профиля, где ведется работа с черным металлом.

Важнейшей технической информацией, дополняющей маркировку, являются артикул и вес. Артикул: 021114 — это уникальный цифровой код, присвоенный данному изделию производителем или дистрибьютором. В каталогах и складских системах поиск и идентификация осуществляются именно по этому номеру. Он гарантирует, что вы получаете именно ролик с параметрами 30-10-12 для стали под два диаметра, а не его аналоги для алюминия (которые часто имеют маркировку «U-groove» или «knurled» и другой профиль) или ролики с иным посадочным диаметром (например, 14 мм). Указание артикула исключает ошибки при заказе.

Вес брутто: 0.05 кг указывает на массу изделия вместе с минимальной упаковкой (обычно это пластиковый блистер или защитный пакет). Сам ролик (нетто) весит чуть меньше. Этот параметр, хоть и второстепенный для эксплуатации, подтверждает, что изделие изготовлено из плотного металла, а не из пластика или композитного материала. Металлический ролик обладает необходимой массой для инерционно-плавного вращения и долговечности.

Своевременная диагностика и замена изношенного подающего ролика — обязательное условие поддержания оборудования в рабочем состоянии. Признаки критического износа:

• Проскальзывание проволоки: Двигатель подачи работает, слышно его характерное жужжание, но проволока подается рывками или не движется вовсе. Это приводит к обрыву дуги и формированию некачественного шва.


• Деформация проволоки: На поверхности проволоки после прохода через механизм видны глубокие вмятины, риски или сплющивание. Деформированная проволока плохо скользит по каналу в горелке, вызывает повышенный износ наконечника и создает нестабильную электрическую дугу.


• Появление абразивной металлической пыли внутри корпуса механизма подачи — прямой следствие износа материала канавки.


• Визуальное изменение геометрии канавки: Заваленные края, образование заусенцев, неравномерный износ одной из сторон.

Использование ролика, предназначенного для стали, с алюминиевой или порошковой (флюсовой) проволокой является грубой технической ошибкой. Мягкая алюминиевая проволока требует ролика с широкой U-образной или радиусной канавкой, часто без насечек, чтобы не разрушать поверхность проволоки. Для порошковой проволоки часто применяются ролики с зубчатым (knurled) профилем или специальным U-образным пазом. Таким образом, ролик подающий под сталь (30-10-12) 1.6/2.0 — это специализированный, высокотехнологичный компонент, правильный выбор и обслуживание которого являются фундаментом для качественного, эффективного и бесперебойного процесса полуавтоматической сварки.
