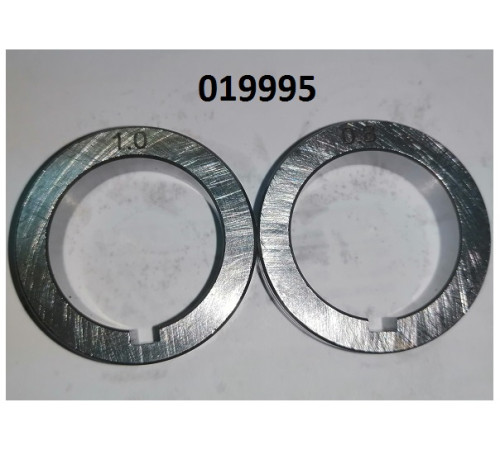

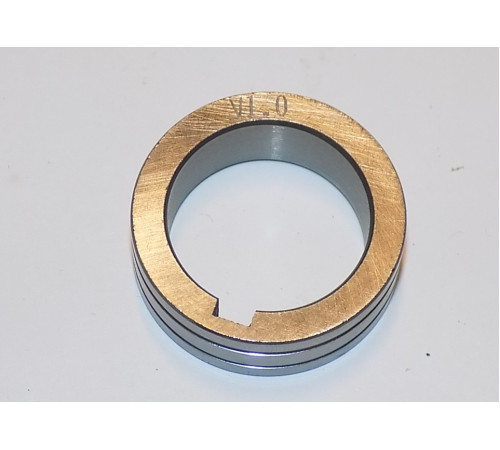

Ролик подающий под сталь 0,8/1,0 мм (35-25-10) для сварочного полуавтомата

Ролик подающий под сталь (35-25-10) 0.8/1.0 для сварочного полуавтомата

Ролик подающий под сталь с ключевыми параметрами 35-25-10 и калибровкой под проволоку 0.8/1.0 мм — это высокоточная, критически важная запасная часть (расходный элемент) механизма подачи проволоки полуавтоматического сварочного аппарата (MIG/MAG). Его прямое функциональное назначение — обеспечение стабильной, дозированной и бесперебойной подачи сварочной проволоки от катушки через сварочный рукав в горелку непосредственно в зону сварочной дуги. Корректная работа этого компонента напрямую определяет качество формирования сварного шва, отсутствие таких дефектов, как неравномерная подача, поры, непровары, а также общую производительность и предсказуемость процесса сварки.

Детальная расшифровка маркировки и конструктивных параметров:

1. Назначение «под сталь»:
   Данный ролик сконструирован и изготовлен исключительно для работы со сплошной стальной сварочной проволокой. Это принципиальное отличие, обусловленное физико-механическими свойствами материалов. Стальная проволока обладает значительной жесткостью и прочностью. Ролики для алюминиевой проволоки, которая гораздо мягче и склонна к деформации, имеют иную геометрию канавки (часто U-образную полированную) и могут изготавливаться из других материалов для снижения усилия подачи и предотвращения вдавливания. Использование ролика «под сталь» для алюминиевой проволоки приведет к ее чрезмерной деформации и заклиниванию в токопроводящем наконечнике. И наоборот, ролик для алюминия не обеспечит надежного сцепления со стальной проволокой, что вызовет проскальзывание.






2. Ключевые размеры (35-25-10):





   • 35 мм — Наружный диаметр ролика. Этот размер влияет на кинематику подачи. Ролик большего диаметра обеспечивает более плавное линейное перемещение проволоки за один оборот, снижая вероятность рывков и проскальзывания. Это стандартизированный размер, обеспечивающий оптимальное соотношение между крутящим моментом и скоростью подачи.


   • 25 мм — Посадочный диаметр (диаметр отверстия). Наиболее критичный параметр для совместимости. Он должен в точности соответствовать диаметру вала (оси) в механизме подачи конкретной модели вашего полуавтомата или универсального подающего устройства. Стандартные посадочные диаметры — 14, 16, 18, 20, 25 мм. Установка ролика с несоответствующим посадочным диаметром (например, 25 мм на вал 20 мм) физически невозможна без переходной втулки, а использование втулки может привести к дисбалансу и биению. Установка ролика с меньшим отверстием на больший вал также невозможна.


   • 10 мм — Ширина (толщина) ролика. Определяет занимаемое место на валу. Важность параметра проявляется в двух- и четырехроликовых механизмах подачи, где ведущие и прижимные ролики устанавливаются парами. Ширина должна соответствовать ширине посадочного места и обеспечивать правильное позиционирование канавки относительно ответного прижимного ролика.







3. Параметр 0.8/1.0 — Диаметр сварочной проволоки:
   Это центральный рабочий параметр. На рабочей поверхности ролика выполнены одна или две калиброванные канавки (рабочие дорожки).





   • Канавка 0.8 мм — предназначена для проволоки диаметром 0.8 мм.


   • Канавка 1.0 мм — предназначена для проволоки диаметром 1.0 мм.
     Профиль канавки — V-образный или с закругленным дном. Его геометрия рассчитана для обеспечения максимальной площади контакта и надежного захвата проволоки без ее критической деформации. Слишком глубокая или острая канавка оставит на проволоке глубокие вмятины, которые ухудшат ее скольжение в токопроводящем наконечнике горелки и могут увеличить усилие подачи. Слишком широкая канавка приведет к недостаточному сцеплению и проскальзыванию ролика относительно проволоки. Поэтому использование проволоки диаметром 0.8 мм в канавке 1.0 мм недопустимо и является частой причиной нестабильной работы полуавтомата.





Материал, изготовление и принцип работы:

Ролики подающие для стальной проволоки изготавливаются из высокопрочной инструментальной или легированной стали с последующей термообработкой (закалкой). Это обеспечивает высокую поверхностную твердость и износостойкость, так как деталь работает в условиях постоянного давления и фрикционного воздействия. Рабочая поверхность канавки часто подвергается шлифовке и полировке для уменьшения трения и увеличения ресурса.

Принцип работы в узле подачи: Ролик устанавливается на ведущий вал, соединенный через редуктор с электродвигателем. Напротив его канавки устанавливается прижимной (нажимной) ролик, который может быть гладким или профилированным. Усилие прижима регулируется пружинным или винтовым механизмом. Сварочная проволока, зажатая между ведущим и прижимным роликами, приводится в движение за счет силы трения, возникающей при вращении ведущего ролика. Таким образом, данный ролик является активным, силовым звеном, преобразующим вращательное движение вала в поступательное движение проволоки.

Сфера применения и причины для замены:

• Основное применение: Полуавтоматическая сварка черных и низколегированных сталей в среде защитных газов (MIG/MAG) — углекислого газа (CO2), аргона или их смесей.


• Техническое обслуживание и ремонт: Замена ролика производится в следующих случаях:


  • Физический износ канавки: Появление выраженной выработки (увеличение ширины, изменение профиля), заусенцев, рисок или ямок на рабочей поверхности.


  • Нестабильная подача проволоки: Рывки, пропуски, проскальзывание (сопровождается характерным треском).


  • Смена диаметра используемой проволоки: Если на старом ролике отсутствует канавка нужного диаметра.


  • Плановое обслуживание: Для восстановления оптимальных характеристик механизма подачи после длительной эксплуатации.


  • Деформация или повреждение ролика: В результате падения, удара или попадания инородного тела.





Технические данные (Артикул: 019995; Вес брутто: 0.035 кг; Масса: 0.035 кг):

• Артикул 019995 — уникальный идентификационный номер данной спецификации. Он однозначно определяет ролик с параметрами: для стали, наружный диаметр 35 мм, посадочный диаметр 25 мм, ширина 10 мм, калибровка под проволоку 0.8 и 1.0 мм. Этот код необходим для точного поиска аналога, совместимой модели или повторного заказа.


• Вес брутто и Масса (0.035 кг / 35 грамм): Совпадение значений указывает на минимальную упаковку. Масса в 35 грамм подтверждает изготовление из плотного металла (стали), что гарантирует прочность и износостойкость. Этот параметр также важен с точки зрения балансировки. Ролик как вращающаяся деталь должен иметь равномерное распределение массы. Дисбаланс может вызывать вибрации на высоких скоростях подачи, приводящие к ускоренному износу подшипников вала, повышенному шуму и неравномерному износу самой канавки.

Признаки износа ролика подающего:

1. Визуально наблюдаемая выработка, полировка или деформация профиля канавки.


2. Появление задиров, раковин или коррозии на рабочей поверхности.


3. Проволока после прохода через механизм подачи имеет глубокие, рваные вмятины (свидетельство изношенной или неверно подобранной канавки).


4. Подача стала нерегулярной, даже после регулировки прижимного усилия и проверки наконечника горелки.


5. Слышен звук проскальзывания (шелест, треск) из механизма подачи при работе.

Ключевые рекомендации по установке и эксплуатации:

1. Чистота: Перед установкой нового ролика тщательно очистите вал и посадочное место от пыли, окалины и старой смазки.


2. Проверка: Убедитесь, что ролик свободно, без люфтов и перекосов, садится на вал и вращается от руки.


3. Регулировка прижима: После установки отрегулируйте усилие прижимного ролика. Правильная регулировка — когда проволоку, выходящую из горелки, можно остановить пальцами с умеренным усилием, а после отпускания она вновь начинает плавно двигаться. Слишком сильный прижим деформирует проволоку и ускоряет износ роликов, слишком слабый — приводит к проскальзыванию.


4. Совместимость: Используйте ролики, рекомендованные производителем сварочного оборудования, или универсальные, полностью соответствующие механическим и геометрическим параметрам вашего механизма подачи.

Итог: Ролик подающий под сталь (35-25-10) 0.8/1.0 — это не вспомогательная, а ключевая прецизионная деталь сварочного полуавтомата. Его корректный подбор по всем параметрам (посадочный диаметр, ширина, профиль и диаметр канавки) и своевременная замена являются фундаментальным условием для точного, воспроизводимого и высококачественного сварочного процесса, минимизирующего простои и брак в работе.
