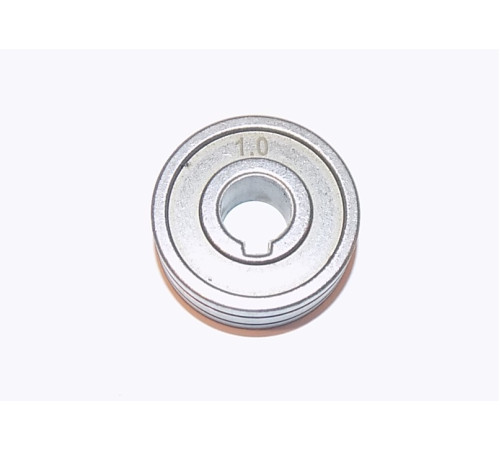

Ролик подающий (шпонка) под сталь 0.8/1.0 мм 30-10-10 для сварочного полуавтомата

Ролик подающий (шпонка) под сталь (30-10-10) 0.8/1.0, артикул 017689, — это высокоточный сменный компонент для систем автоматической и полуавтоматической подачи металлической ленты в промышленном оборудовании. Его основная функция — обеспечение непрерывной, дозированной и равномерной подачи стальной полосы без проскальзывания и повреждения её поверхности. От исправности и точности этого ролика напрямую зависят бесперебойность технологического процесса, качество готовой продукции и отсутствие внеплановых простоев на производственной линии.

Расшифровка маркировки и конструктивных особенностей

Полное название детали содержит всю ключевую информацию о её совместимости и назначении.

• «Ролик подающий» — определяет функцию детали. Это вращающийся элемент, который, находясь в зацеплении с металлом, передаёт ему движение, проталкивая материал в заданном направлении с требуемой скоростью.


• «(шпонка)» — указывает на конструктивный метод крепления ролика на валу привода. В ступице детали фрезерован шпоночный паз, который входит в зацепление со шпонкой, установленной на валу оборудования. Такое соединение гарантирует абсолютную передачу крутящего момента от двигателя к рабочей поверхности ролика, полностью исключая проворачивание и проскальзывание даже под значительными эксплуатационными нагрузками.


• «под сталь» — прямое указание на тип обрабатываемого материала. Конструкция и материал рабочей поверхности ролика артикула 017689 рассчитаны на контакт со стальной лентой. Они обеспечивают необходимый коэффициент трения для надёжного сцепления, но при этом обладают высокой износостойкостью, чтобы минимизировать абразивный износ и не повреждать поверхность подаваемого металла.


• Ключевые размеры (30-10-10) — фундаментальные геометрические параметры для правильного подбора.


  • 30 мм — внешний диаметр рабочей части ролика. Этот размер влияет на линейную скорость подачи материала при заданной частоте вращения вала.


  • 10 мм — ширина рабочей поверхности (борозды). Она должна соответствовать или незначительно превышать ширину подаваемой стальной полосы для обеспечения стабильного контакта по всей ширине и предотвращения перекоса.


  • 10 мм — диаметр посадочного отверстия. Должен в точности совпадать с диаметром вала оборудования. Несоответствие этого параметра делает монтаж невозможным или приводит к недопустимому люфту, вибрациям и быстрому разрушению узла.






• Индекс «0.8/1.0» — критически важный эксплуатационный параметр. Обозначает диапазон толщины стального материала, для работы с которым рассчитан данный ролик — от 0.8 до 1.0 миллиметра. Конструкция и усилие прижима в паре с верхним роликом оптимизированы именно для этого диапазона. Использование для более толстой стали создаст критические нагрузки, ведущие к поломке, а для более тонкой — вызовет проскальзывание и нарушение точности подачи.

Принцип работы и устройство

Ролик артикула 017689 работает в паре. Он устанавливается как ведущий (как правило, нижний) элемент, соединённый с приводом, а напротив него располагается прижимной (верхний) ролик, часто с пружинным или пневматическим механизмом прижима. Стальная полоса проходит между ними. Прижимной ролик создаёт необходимое давление, а подающий, вращаясь от привода через шпоночное соединение, за счёт силы трения захватывает металл и продвигает его вперёд с заданной скоростью и усилием.

Качество изготовления определяет ресурс и надёжность детали. Основой служит высококачественная конструкционная (например, сталь 45) или легированная сталь (например, 40Х), прошедшая термообработку — закалку, цементацию или поверхностную индукционную закалку. Это позволяет достичь высокой твёрдости поверхности (HRC 45-60 и выше), что критически важно для сопротивления абразивному износу. Рабочая поверхность может быть выполнена в разных вариантах: гладкая шлифованная сталь для минимизации трения или с нанесением износостойкого полимерного покрытия (полиуретан, вулколан) для максимального коэффициента сцепления. Обязательным условием является высочайшая геометрическая точность: соосность внешней поверхности и посадочного отверстия, отсутствие биения, точные размеры шпоночного паза и чистота обработки. Любое отклонение ведёт к вибрациям, неравномерному износу и дефектам на подаваемом материале.

Сферы применения

Данный ролик с конкретными параметрами 30-10-10 для стали толщиной 0.8-1.0 мм широко применяется в различных областях металлообработки, где требуется точная и непрерывная подача металлической ленты:

1. Линии продольной резки (роспуска рулонов): Обеспечивает непрерывную и стабильную подачу широкого стального рулона в систему ножей для разделения на узкие полосы (штрипсы).


2. Линии поперечной резки (гильотинные, летучие ножницы): Обеспечивает точную подачу материала на заданный отрезок длины перед каждым режущим циклом. От точности ролика зависит отсутствие отклонений в длине заготовок.


3. Профилегибочные станки (станки холодного гнутья): Подающие ролики обеспечивают движение стальной полосы через последовательность формовочных клетей, создающих готовый профиль (элементы кровельных систем, стеновых панелей, строительных конструкций).


4. Автоматические линии штамповки и вырубки: Критически важны для точной шаговой подачи металлической ленты в пресс. От этого зависит правильное позиционирование заготовки под штампом и, следовательно, качество каждой детали.


5. Прокатные станы и упаковочное оборудование для металлопродукции.

Важность своевременной замены и признаки износа

Ролик подающий — расходный элемент, и его своевременная замена является ключевым аспектом профилактического обслуживания. Износ происходит по нескольким направлениям: уменьшение диаметра и образование рисок на рабочей поверхности из-за абразива; разбивание шпоночного паза под переменными нагрузками; износ посадочного отверстия.

Признаки критического износа ролика артикула 017689:

• Проскальзывание стальной ленты, ведущее к нарушению длины подачи.


• Появление на поверхности металла следов, борозд, вмятин или царапин.


• Увеличение вибрации и шума работы подающего механизма.


• Нестабильность скорости подачи.

Эксплуатация изношенного ролика не только снижает качество продукции, но и создаёт риск выхода из строя более дорогостоящих узлов оборудования (редукторов, приводных валов, подшипниковых узлов) из-за возникающих дисбалансов, ударных нагрузок и перекосов.

Таким образом, ролик подающий (шпонка) артикул 017689 с геометрией 30-10-10 для стали 0.8/1.0 мм — это высокотехнологичный компонент, точные параметры которого являются результатом инженерного расчёта под конкретные производственные задачи. Его корректный подбор по артикулу и размерам, а также своевременная замена гарантируют сохранение проектной точности, производительности и максимального ресурса всего подающего механизма промышленного оборудования.
