Ролик подающий под сталь 30-22-10 1.0/1.2 для сварочного полуавтомата — купить

Ролик подающий под сталь (30-22-10) 1.0/1.2 для сварочного полуавтомата — это прецизионная расходная деталь, являющаяся сердцем механизма подачи проволоки. Его основная и единственная функция — обеспечение абсолютно стабильной, равномерной и бесперебойной подачи сварочной проволоки от катушки через весь сварочный рукав (гофру) непосредственно в горелку. Исправность и правильный подбор этого небольшого по размеру, но критически важного по функции элемента напрямую определяют качество сварочного процесса. От него зависит отсутствие таких дефектов, как нестабильная дуга, поры, непровары, неравномерная форма шва и рывки проволоки. По сути, этот ролик является ключевым транслятором команды оператора в точное механическое действие аппарата.

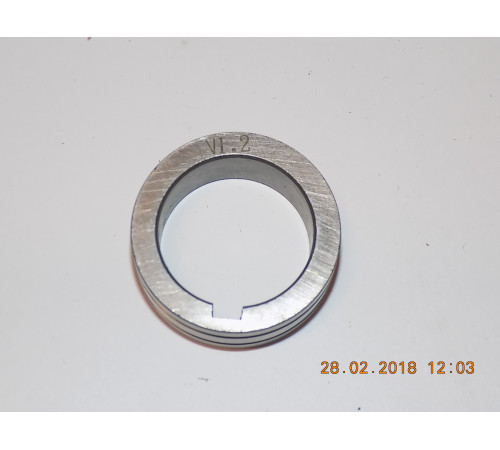

Конструкция и расшифровка маркировки ролика (30-22-10) 1.0/1.2

Ролик представляет собой компактное колесо, изготовленное из высокопрочной инструментальной стали. Для достижения максимальной долговечности и сопротивления абразивному износу, который неизбежно возникает при контакте с проволокой, материал часто подвергается термообработке (закалке). Это гарантирует, что деталь сохранит свою геометрию в течение длительного времени даже под постоянной нагрузкой.

Центральным рабочим элементом ролика является точно рассчитанная канавка (ручей) на его внешней поверхности. Именно ее профиль и геометрия являются определяющими для выполнения функции.

Маркировка детали несет в себе всю необходимую для правильного подбора информацию:

• Цифры (30-22-10) обозначают ключевые геометрические и посадочные размеры:





  • 30 — это внешний диаметр ролика, составляющий 30 миллиметров. Этот размер стандартизирован и должен точно соответствовать посадочному месту в механизме подачи конкретной модели полуавтомата.


  • 22 — диаметр посадочного отверстия (внутренний диаметр). Это 22 мм, которые обеспечивают точную и беспроигрышную установку ролика на вал прижимного механизма или двигателя подающего устройства. Правильный внутренний диаметр исключает люфт и биение при вращении.


  • 10 — общая ширина ролика, равная 10 мм. Этот параметр определяет пространственную стабильность проволоки в тракте.







• Обозначение 1.0/1.2 — это самая важная для технологического процесса часть маркировки. Она указывает на профиль канавки, рассчитанный под конкретный диаметр сварочной проволоки. Данный ролик является комбинированным (универсальным) и предназначен для работы с двумя наиболее востребованными диаметрами:





  • 1.0 мм — проволока для тонких, деликатных работ. Применяется при кузовном ремонте автомобилей, сварке тонколистового металла, где требуется минимальное тепловложение и аккуратный, контролируемый шов.


  • 1.2 мм — самый популярный и универсальный диаметр. Используется для широкого спектра общих сварочных работ: от сборки металлоконструкций и заборов до ремонтных работ в мастерских и на производстве.





Канавка имеет специфическую форму, часто V-образную или с углублением заданного радиуса. Эта форма выполняет две противоположные, но одинаково важные задачи: она должна надежно охватывать проволоку, обеспечивая достаточное сцепление для ее проталкивания, но при этом не деформировать ее чрезмерно, чтобы не создавать дополнительного сопротивления движению.

Использование ролика с неподходящим профилем категорически недопустимо. Если применить ролик для проволоки 1.0/1.2 для проволоки диаметром 0.8 мм, контакт будет недостаточным, что приведет к проскальзыванию, рывкам и нестабильной подаче. Если же попытаться протолкнуть через него проволоку 1.6 мм, это вызовет ее сильную деформацию, повышенный износ как проволоки, так и ролика, а в худшем случае — застревание в сварочном рукаве (линоле) и обрыв.

Принцип работы и функциональное назначение в механизме подачи

В узле подачи (подающем механизме) сварочного полуавтомата всегда работает пара таких роликов. Они расположены друг над другом, образуя своеобразные «приводные валки».

• Ведущий (нижний) ролик жестко закреплен на валу электродвигателя. Именно он получает вращательное усилие от мотора.


• Прижимной (верхний) ролик установлен в подвижном кронштейне с регулируемой пружиной. Сила прижима регулируется оператором в зависимости от диаметра и типа проволоки.

Сварочная проволока заправляется в зазор между этими двумя роликами. Прижимной ролик, под действием пружины, плотно прижимает проволоку к ведущему ролику. Когда двигатель включается, ведущий ролик начинает вращаться. Благодаря силе трения, созданной прижимом, и точному соответствию профиля канавки диаметру проволоки, вращение преобразуется в поступательное движение. Таким образом, ролик является конечным и ключевым элементом, который непосредственно «толкает» (push-система) проволоку по всему тракту длиной 3-4 метра до самой горелки. Стабильность этого движения — залог качественной сварки.

Сфера применения подающего ролика

Данная деталь является расходным материалом для широкого класса оборудования:

1. Сварочные полуавтоматы MIG/MAG. Это основная сфера применения. Аппараты для сварки в среде защитных газов (углекислый газ, аргон, их смеси) используются повсеместно: на промышленных предприятиях, в цехах металлообработки, в автосервисах, станциях техобслуживания, частных мастерских и гаражах.


2. Роботизированные сварочные комплексы и линии. Во многих таких системах применяются стандартные или схожие по конструкции механизмы подачи проволоки, для которых требуются аналогичные ролики. Стабильность подачи здесь критична, так как процесс автоматизирован.


3. Аппараты для сварки порошковой (флюсовой) проволокой. При работе без защитного газа (процесс FCAW) также используется механическая подача проволоки, и исправность роликов не менее важна. Однако для такой проволоки часто рекомендуются ролики с иным, более мягким профилем канавки (например, U-образным или радиусным).


4. Любое иное оборудование, в конструкцию которого входит механизм принудительной подачи сварочной или наплавочной проволоки «толкающего» типа.

Раскрытие технической информации: артикул и вес

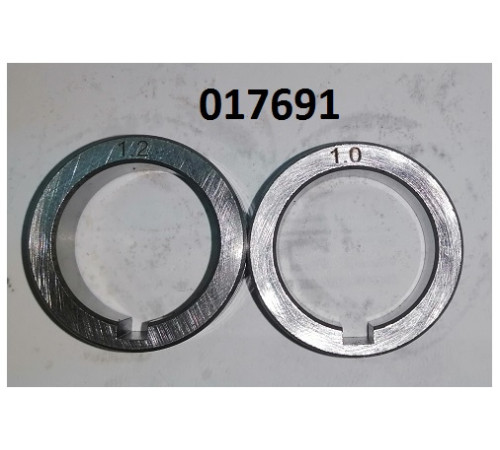

• Артикул: 017691 — это уникальный идентификационный код, присвоенный данной конкретной детали производителем или дистрибьютором. Его значение невозможно переоценить. Использование правильного артикула — это единственная гарантия того, что вы получаете именно оригинальный или полностью совместимый ролик с четко заданными параметрами: 30 мм внешний диаметр, 22 мм посадочное отверстие, 10 мм ширина и комбинированный профиль под проволоку 1.0 и 1.2 мм. Артикул исключает человеческую ошибку при заказе, позволяет быстро найти точный аналог и обеспечивает повторяемость результата при замене.






• Вес брутто: 0.025 кг (25 грамм) / Масса: 0.025 кг. Эти, казалось бы, малозначительные цифры несут важную техническую и потребительскую информацию:





  • Индикатор качества материалов и обработки. Масса в 25 грамм для стальной детали таких размеров свидетельствует о применении высококачественной, плотной инструментальной стали и прецизионной обработки. Дешевые аналоги, изготовленные из низкосортных сплавов или с нарушением геометрии, могут иметь иной вес.


  • Критерий балансировки. Ролик вращается с высокой скоростью. Его минимальная, но точно выверенная масса в сочетании с идеальной геометрией обеспечивает отсутствие дисбаланса, биений и вибраций. Любая вибрация передается на проволоку, вызывая микро-рывки, что негативно сказывается на стабильности дуги.


  • Подтверждение корректности материала. Плотность закаленной стали известна. Совпадение фактического веса детали с ожидаемым расчетным значением косвенно подтверждает, что ролик изготовлен из правильного материала, а не из мягкой стали, алюминиевого сплава или пластика, которые не выдержат рабочих нагрузок и мгновенно износятся.


  • Практический аспект. Небольшой вес делает деталь удобной для пересылки, хранения и инвентаризации. Однако легкость не означает хрупкость — правильно изготовленный ролик рассчитан на сотни часов работы под значительным прижимным усилием.





Ключевые признаки качества и важность своевременной замены

Качественный подающий ролик визуально отличается безупречной чистотой обработки. Рабочая поверхность канавки должна быть зеркально гладкой, полированной, без малейших заусенцев, сколов, рисок или следов грубой механической обработки. Любая шероховатость будет увеличивать износ как самого ролика, так и проволоки, а также создавать дополнительное сопротивление.

Со временем, даже при использовании качественной проволоки, канавка ролика подвергается естественному износу. Признаком износа является появление характерного зеркального блеска на рабочей поверхности, изменение геометрии профиля, появление задиров или канавок. Изношенный ролик теряет силу сцепления с проволокой, начинает проскальзывать. Это моментально отражается на процессе сварки: дуга становится нестабильной, подача — рывковой, в шве появляются дефекты.

Замена подающего ролика является обязательной процедурой в двух случаях:

1. При видимом износе рабочей поверхности.


2. При смене диаметра или типа сварочной проволоки. Например, переход со стальной проволоки 1.2 мм на алюминиевую 1.0 мм требует не только смены профиля ролика (на U-образный или радиусный), но и самого ролика, так как алюминиевая проволока более мягкая и требует особого подхода к подаче.

Итог: ролик подающий под сталь (30-22-10) 1.0/1.2 (артикул 017691) — это не просто «колесико», а высокотехнологичный, прецизионно изготовленный компонент, от исправности которого напрямую зависит производительность, надежность и конечный результат работы всего сварочного комплекса. Его корректный подбор по всем параметрам (посадочные размеры 30-22-10, профиль 1.0/1.2) и использование изделия с подтвержденным качеством — это фундаментальное правило для любого специалиста, который ценит безупречное качество сварки, эффективность работы и минимизацию простоев оборудования.
