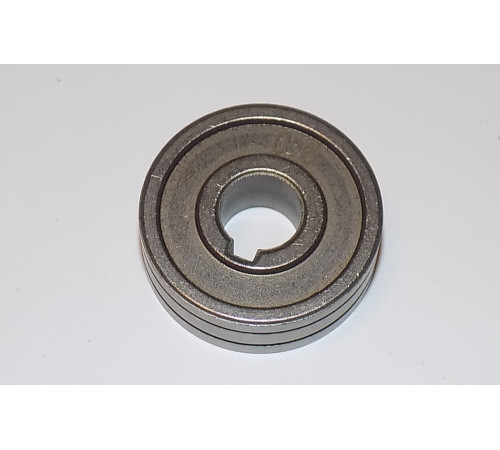

Ролик подающий (шпонка) 30-10-10 для сварочного полуавтомата под сталь 0.6/0.8 мм

Ролик подающий (шпонка) под сталь (30-10-10) 0.6/0.8 — это высокоточный изнашиваемый компонент, критически важный для систем автоматической и полуавтоматической подачи металлопроката. Его прямое назначение — обеспечение плавного, непрерывного и дозированного продвижения стальной заготовки (полосы, ленты, профиля, прутка) в рабочую зону технологического оборудования. От корректной работы этого ролика напрямую зависят точность позиционирования заготовки, стабильность технологического процесса, качество готовой продукции и общая бесперебойность производственного цикла. Артикул 017688 уникально идентифицирует данную модель с конкретными геометрическими и функциональными параметрами.

Детальная расшифровка маркировки и конструктивных параметров

Маркировка изделия является его техническим паспортом и содержит исчерпывающую информацию о совместимости и применении.

• «Ролик подающий (шпонка)»: Указание на тип детали. Термин «шпонка» в данном контексте описывает ключевой способ крепления. Ролик имеет шпоночный паз, который входит в зацепление со шпонкой на приводном валу оборудования. Такое соединение гарантирует абсолютно жесткую передачу крутящего момента от привода к рабочей поверхности ролика, полностью исключая проскальзывание и проворачивание. Это принципиальное отличие от роликов, устанавливаемых на подшипниках или на гладкую ось.


• «Под сталь»: Жестко определяет сферу эксплуатации. Конструкция, материал и термообработка данного ролика оптимизированы для контакта именно со стальными поверхностями. Это подразумевает высочайшую стойкость к абразивному износу, возникающему при трении о сталь, и способность выдерживать значительные удельные давления без деформации рабочей кромки.


• Цифровая маркировка (30-10-10): Обозначает три ключевых геометрических размера.


  • Первое число (30): Внешний (наружный) диаметр рабочей части ролика. Составляет 30 мм. Этот размер, в связке с частотой вращения вала, определяет линейную скорость подачи заготовки. Замена ролика на модель с иным внешним диаметром без перенастройки привода приведет к изменению шага подачи.


  • Второе число (10): Диаметр внутреннего (посадочного) отверстия. Составляет 10 мм. Это самый критичный размер для подбора. Он должен с минимальным зазором соответствовать диаметру приводного вала в механизме подачи вашего оборудования. Несовпадение посадочного диаметра делает установку ролика невозможной.


  • Третье число (10): Ширина (толщина) ролика. Составляет 10 мм. Данный параметр определяет ширину рабочей поверхности, контактирующей с заготовкой. Он должен быть согласован с шириной подаваемого материала или конструкцией подающей клети для обеспечения устойчивости заготовки без перекосов.






• Индекс 0.6/0.8: Важнейший технологический параметр, характеризующий конфигурацию рабочей кромки (так называемой «губы») ролика. Он указывает на радиусы закругления. Конструкция данного ролика предусматривает двустороннюю универсальность:


  • 0.6 мм: Одна боковая рабочая кромка ролика имеет радиус закругления 0.6 мм.


  • 0.8 мм: Противоположная боковая рабочая кромка имеет радиус закругления 0.8 мм.





Такое инженерное решение позволяет одному ролику адаптироваться к различным условиям. Меньший радиус (0.6 мм) обеспечивает более «острый» и жесткий захват, что идеально для тонколистовой стали малой толщины, предотвращая проскальзывание. Больший радиус (0.8 мм) создает более плавный контакт, лучше распределяет давление и минимизирует риск продавливания или образования следов на кромке более толстых или более мягких стальных заготовок. При износе одной стороны ролик можно перевернуть на оснастке и использовать сторону с другим радиусом, тем самым продлевая его ресурс.

Материалы, производство и обеспечиваемые свойства

Для изготовления роликов подающих под сталь, таких как артикул 017688, используются высококачественные подшипниковые или инструментальные стали (например, марки ШХ15, зарубежные аналоги). Технологический процесс обязательно включает в себя операцию объемной термообработки — закалку с последующим низким отпуском. Это придает материалу высокую и однородную твердость по всему объему, особенно на рабочей поверхности и кромках. Типовая достигаемая твердость находится в диапазоне 58-62 HRC по Роквеллу.

После термообработки следует финишная операция — высокоточное шлифование. Шлифуется внешний диаметр, боковые поверхности и, что критически важно, радиусы закругления кромок (0.6 и 0.8 мм). Это обеспечивает:

• Идеальную геометрию и минимальное биение.


• Низкую шероховатость поверхности, что снижает силу трения и износ как самого ролика, так и подаваемой заготовки.


• Высокую износостойкость, напрямую вытекающую из сочетания правильного материала, твердости и качества обработки.

Принцип работы и интеграция в систему подачи

Ролик является активным, приводным элементом так называемой подающей клети или узла. Он работает в паре с прижимным (обычно верхним) роликом, который может быть неподвижным или также вращающимся, но чаще выполняет роль прижима.

Стальная заготовка прокладывается между ними. Прижимной ролик, оснащенный пружинным, пневматическим или гидравлическим механизмом, создает регулируемое усилие, фиксируя материал и прижимая его к приводному ролику. Приводной ролик (как рассматриваемая модель) жестко зафиксирован на валу шпоночным соединением. Вал приводится во вращение электродвигателем через редуктор или систему шестерен. Вращаясь, ролик за счет силы трения захватывает стальную заготовку и проталкивает ее строго на заданное расстояние за один цикл (или непрерывно).

Радиусная форма рабочей кромки (0.6/0.8 мм) плавно входит в контакт с заготовкой, обеспечивая надежный захват по всей ширине, минимизируя деформацию кромки металла и предотвращая ее задиры.

Области и конкретные примеры применения

Данный ролик арт. 017688 является стандартным расходным элементом для обширного парка металлообрабатывающего оборудования, где реализована автоматическая подача металла. Основные сферы применения:

1. Оборудование для холодной штамповки и высечки:





   • Кривошипные и эксцентриковые прессы-автоматы: Для точной подачи стальной полосы или ленты в зону штампа. Используется при массовом производстве крепежных изделий (болтов, гаек, шайб), деталей электротехники (контактов, клемм), элементов корпусов бытовой техники, автомобильных компонентов и прочих штампованных изделий.


   • Вырубные и высечные прессы: Для дозированной подачи листовой стали для последующей вырубки деталей сложной конфигурации.







2. Оборудование для гибки, профилирования и резки:





   • Автоматические линии продольной и поперечной резки рулона: В разматывающих и правильно-подающих устройствах, где требуется точное позиционирование стальной ленты перед ножом.


   • Гильотинные ножницы с автоматической подачей: Для подачи листа на строго заданную длину отреза.


   • Профилегибочные станки и станы (линии производства металлочерепицы, профнастила, стеновых и кровельных панелей): Для непрерывной и синхронной подачи стальной полосы через серию клетей, формирующих конечный профиль.


   • Линии обработки арматуры и прутка: В арматурорезных и арматурогибочных станках-автоматах для подачи стального прутка заданного диаметра на измеренную длину перед операцией резки или гибки.







3. Производство сварных сеток, металлоконструкций и других изделий:





   • На оборудовании, где требуется синхронизированная подача нескольких стальных проволок или прутков (например, перед сваркой или скруткой).





Ключевые преимущества и критерии корректного подбора

Использование ролика подающего артикул 017688 обеспечивает следующие преимущества:

• Высокая точность изготовления: Гарантирует стабильность шага подачи, отсутствие биения и люфтов, что критично для точности конечных изделий.


• Универсальность за счет двойной конфигурации радиуса (0.6/0.8 мм): Позволяет работать с более широким сортаментом сталей по толщине и свойствам, а также удваивает ресурс за счет возможности переворота на оснастке.


• Продленный межремонтный интервал: Высокая износостойкость снижает частоту замен, минимизируя простои оборудования на техническое обслуживание.


• Надежное соединение с валом: Шпоночное крепление полностью исключает проворачивание, обеспечивая 100%-ную передачу момента.

Для правильного подбора и отсутствия проблем при установке необходимо строго сверить три параметра ролика с паспортными данными вашего оборудования или размерами изношенного образца:

1. Посадочный диаметр (10 мм) — должен соответствовать диаметру вала.


2. Внешний диаметр (30 мм) — влияет на скорость и шаг подачи.


3. Ширина (10 мм) — должна соответствовать ширине паза или рабочей зоны узла подачи.

Выбор стороны с радиусом 0.6 мм или 0.8 мм осуществляется эмпирически, исходя из толщины и марки подаваемой стали. Общее правило: для более тонких материалов (примерно до 1.5-2.0 мм) и для обеспечения максимально жесткого захвата предпочтительнее сторона с радиусом 0.6 мм. Для более толстого проката, а также для минимизации следов на материале, используется сторона с радиусом 0.8 мм.

Таким образом, ролик подающий (шпонка) под сталь 30-10-10 с радиусами 0.6/0.8 мм — это не просто сменная деталь, а прецизионный функциональный элемент, определяющий точность и надежность всего процесса автоматической подачи металла. Его корректный подбор по артикулу 017688 и понимание нюансов его конструкции являются основой для бесперебойной, качественной и экономичной работы металлообрабатывающего полуавтоматического и автоматического оборудования.
