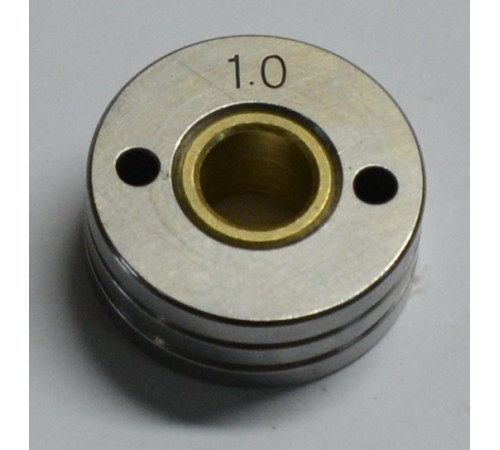

Ролик подающий под сталь 30-10-12 (1.0/1.2 мм) для сварочного полуавтомата

Ролик подающий под сталь (30-10-12) 1,0/1,2 для сварочного полуавтомата — это высокоточный механический компонент, критически важный для работы любого полуавтоматического сварочного аппарата (MIG/MAG). Его основная и единственная функция — обеспечение стабильной, бесперебойной и равномерной подачи сварочной проволоки от катушки через весь сварочный рукав непосредственно в горелку и зону формирования сварочной ванны. От исправности и правильного подбора этого, на первый взгляд, небольшого элемента напрямую зависит качество сварного шва, отсутствие таких дефектов, как пористость, непровары, неравномерность валика, а также общая производительность и предсказуемость процесса сварки.

Детальное описание конструкции, принципа работы и роли в сварочном процессе

Ролик является сердцем узла, известного как механизм подачи проволоки (подающий механизм). Этот механизм обычно включает в себя пару таких роликов: ведущий (активный) и прижимной (нажимной). Они устанавливаются в специальной раме (подающем механизме) друг напротив друга. Ведущий ролик жестко фиксируется на валу электродвигателя, который получает команды от управляющей схемы сварочного аппарата. Прижимной ролик монтируется на подвижном рычаге с регулируемой пружиной, что позволяет создавать необходимое давление на проволоку.

Принцип работы заключается в следующем: сварочная проволока с катушки заправляется между двумя роликами. Сила прижима, создаваемая пружиной, фиксирует проволоку в канавке (желобке) ведущего ролика. Когда сварщик нажимает на курок горелки, электродвигатель приводится во вращение. Ведущий ролик, вращаясь, за счет силы трения захватывает проволоку и проталкивает ее через гибкий канал-гофру к токопроводящему наконечнику в горелке. Таким образом, ролик преобразует вращательное движение двигателя в точное линейное перемещение проволоки с заданной скоростью.

Стабильность этой подачи — ключевой фактор. Любое проскальзывание проволоки в роликах, вызванное износом канавки или неправильным прижимом, приводит к неравномерной скорости подачи. На практике это проявляется в «прыгающей» дуге, характерном треске, чрезмерном разбрызгивании металла и формировании неоднородного шва с плохими механическими свойствами. Поэтому ролик — это не расходник в обычном понимании, а высокоточная изнашиваемая деталь, требующая периодической замены для поддержания аппарата в идеальном техническом состоянии.

Расшифровка маркировки: (30-10-12) 1,0/1,2

Маркировка содержит всю необходимую информацию для безошибочного подбора запчасти.

• (30-10-12): Эти цифры обозначают геометрические размеры корпуса самого ролика в миллиметрах.





  • 30 мм — внешний диаметр ролика. Стандартный размер для большинства бытовых и профессиональных полуавтоматов.


  • 10 мм — ширина рабочей части (обода) ролика, на которой нарезаны канавки.


  • 12 мм — диаметр посадочного отверстия. Это критически важный размер, который должен точно соответствовать диаметру вала двигателя вашего подающего механизма. Диаметр 12 мм является промышленным стандартом для огромного спектра оборудования.







• 1,0/1,2: Эта часть маркировки указывает на диаметр сварочной проволоки, для подачи которой предназначен ролик. Указание двух значений через дробь означает, что перед вами универсальный (комбинированный) ролик. На его рабочем ободе нарезаны два отдельных канала (желобка): один рассчитан на проволоку диаметром 1,0 мм, второй — на проволоку диаметром 1,2 мм. Это существенно повышает функциональность, позволяя сварщику, имеющему один ролик, работать с двумя наиболее распространенными диаметрами стальной проволоки. Для смены диаметра необходимо просто ослабить прижим, извлечь ролик, развернуть его на валу двигателя нужным желобком к проволоке и снова установить.




Профиль канавки: «под сталь» — ключевая особенность

Упоминание «под сталь» в названии — это не формальность, а важнейшая техническая характеристика. Она описывает форму (профиль) канавки на ролике. Для стальной сплошной сварочной проволоки используется канавка с V-образным или U-образным профилем с определенным углом раскрытия.

Такой профиль оптимален по нескольким причинам:

1. Надежный захват: Обеспечивает достаточную площадь контакта поверхности ролика с проволокой, создавая необходимое трение для передачи усилия без проскальзывания.


2. Минимальная деформация: Правильно рассчитанный угол не вызывает чрезмерного смятия или деформации проволоки. Сильная деформация могла бы ухудшить скольжение проволоки в токопроводящем наконечнике горелки (контактном наконечнике), привести к ее застреванию и увеличению нагрузки на двигатель.


3. Самоцентрирование: Форма канавки помогает удерживать проволоку по центру, предотвращая ее смещение к краям ролика.

Важно: Категорически запрещено использовать данный ролик с профилем «под сталь» для подачи алюминиевой или порошковой (самозащитной) проволоки. Для алюминиевой проволоки (более мягкой) применяются ролики с более глубокими, часто полированными канавками специального профиля, чтобы не образовывать на поверхности проволоки микроцарапин и не забивать канал алюминиевой стружкой. Для порошковой проволоки требуются ролики с зубчатым (ребристым, насеченным) профилем (маркируются как «Knurled» или «под порошковую проволоку»), так как их жесткая оболочка плохо захватывается гладкой V-образной канавкой.

Технические характеристики и их практическая интерпретация

На основе предоставленных данных можно сделать важные выводы о качестве и применении детали:

• Артикул: 015924. Это уникальный идентификационный номер, присвоенный данному изделию производителем или дистрибьютором. Использование артикула является гарантией того, что вы получаете именно оригинальную или совместимую деталь с точно заданными параметрами (30-10-12, под сталь, 1,0/1,2). При поиске замены или заказе всегда оперируйте этим артикулом, чтобы избежать ошибок, так как ролики с одинаковыми размерами, но разным профилем канавки не взаимозаменяемы.






• Вес брутто (кг): 0.05. Масса в 50 грамм свидетельствует о изготовлении ролика из высокопрочного и износостойкого металла — обычно это закаленная инструментальная сталь или специализированный стальной сплав. Такой материал обеспечивает длительный срок службы даже в условиях интенсивной работы и высоких нагрузок на трение. Небольшой вес при высокой прочности также положительно влияет на динамику работы системы подачи: снижается инерция, что способствует более точному и быстрому отклику на команды двигателя. Это особенно важно при использовании прерывистых режимов сварки (например, 4-тактного режима или точечной сварки), где необходимы частые и четкие старты и остановки подачи.




Сфера применения и цели использования

1. Эксплуатация сварочных полуавтоматов MIG/MAG: Основное назначение — установка в подающие механизмы аппаратов для дуговой сварки в среде защитных газов (MIG — инертный газ, MAG — активный газ). Данный конкретный ролик предназначен для работы со стальной сплошной сварочной проволокой в таких аппаратах.






2. Техническое обслуживание и ремонт оборудования: Самая частая причина приобретения — замена изношенного ролика. В процессе работы канавка постепенно истирается, ее геометрия нарушается, могут появиться заусенцы или полированные участки, снижающие трение. Признаками износа являются: нестабильная дуга, проскальзывание проволоки (слышно по характерному звуку и видно по неравномерному вращению катушки), рывковая подача. Регулярная проверка состояния роликов и их своевременная замена — обязательный пункт в обслуживании полуавтомата.






3. Адаптация аппарата под другой диаметр проволоки: Если пользователь планирует перейти с проволоки диаметром 1,0 мм на 1,2 мм или наоборот, замена ролика на комбинированную модель 1,0/1,2 — необходимое условие для сохранения качества сварки. Использование проволоки в несоответствующей канавке (меньшего или большего диаметра) неминуемо приводит к плохому захвату, деформации проволоки и сбоям в подаче.






4. Профессиональная и любительская среда: Ролик востребован в условиях промышленного производства (сварочные цеха, металлоконструкции, судо- и автомобилестроение), в сервисных центрах, на строительных площадках, а также в частных гаражах и мастерских у домашних умельцев. Надежность подачи не зависит от масштаба работ и является базовым требованием.




Критические аспекты выбора, установки и эксплуатации

1. Совместимость с аппаратом: Несмотря на то, что размеры 30-10-12 являются отраслевым стандартом для таких брендов как Ресанта, Aurora, BlueWeld, Fubag, Kemppi, Lincoln Electric и многих других, перед покупкой необходимо визуально сравнить новый ролик со старым или свериться с руководством по эксплуатации вашего полуавтомата. Особое внимание — посадочному отверстию (12 мм).






2. Правильная регулировка прижима: После установки ролика критически важно правильно отрегулировать силу прижима прижимного ролика с помощью регулировочной пружины или винта. Слишком слабый прижим вызовет проскальзывание. Слишком сильный прижим приведет к:





   • Деформации (сплющиванию) проволоки, что ухудшит ее прохождение через наконечник горелки.


   • Ускоренному износу самого ролика и направляющих втулок.


   • Повышенной нагрузке на двигатель подачи.
     Эмпирическое правило правильной регулировки: После заправки проволоки отключите подачу газа и дайте аппарату подать проволоку в воздух. Если при легком зажатии проволоки пальцами у выхода из горелки подача останавливается (происходит проскальзывание в роликах), а после отпускания — возобновляется, значит прижим отрегулирован корректно.







3. Чистота и обслуживание: Перед установкой нового ролика и в процессе работы следите за чистотой канавки. Попадание в нее смазки, консистентной грязи, металлической пыли или окалины резко снижает коэффициент трения и ухудшает подачу. Регулярно очищайте механизм подачи от загрязнений.




Таким образом, ролик подающий под сталь (30-10-12) 1,0/1,2 — это прецизионный компонент, от которого напрямую зависит стабильность и качество технологического процесса полуавтоматической сварки. Его корректный подбор по типу проволоки (сталь) и диаметру (1,0 или 1,2 мм), своевременная замена при износе и грамотная настройка прижима являются фундаментальными условиями для создания прочных, надежных сварных соединений, минимизации брака, сокращения расхода материалов и обеспечения бесперебойной работы сварочного оборудования.
