Ролик подающий под сталь 37-19-12 V 0.8/1.0 для сварочного полуавтомата — купить

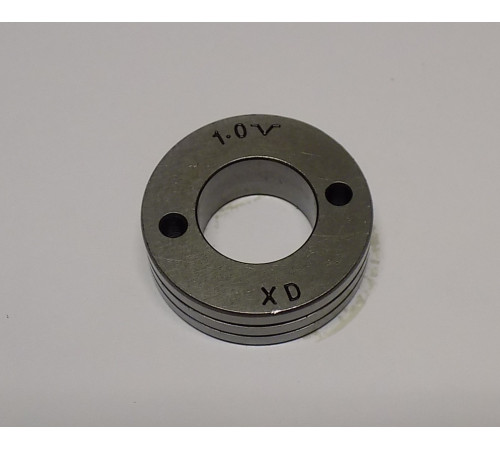

Ролик подающий под сталь (37-19-12) V 0,8/1.0 для сварочного полуавтомата (артикул 017693) — это высокоточный компонент роликового механизма подачи проволоки, фундаментально влияющий на стабильность и качество сварочного процесса. Его основное назначение — преобразование трения скольжения между проволокой и направляющими каналами в трение качения, что обеспечивает плавную, бесперебойную и точно дозированную подачу сварочной проволоки из бухты (катушки) в сварочную горелку. Конструктивно ролик представляет собой жесткое колесо с профилированной рабочей поверхностью, установленное на подшипниковый узел и являющееся частью механизма прижима (обычно в паре с ответным прижимным роликом). Именно он, находясь в непосредственном контакте со сварочной проволокой, передает на нее усилие от приводного двигателя подающего механизма.

Маркировка изделия «(37-19-12) V 0,8/1.0» является его техническим паспортом и содержит всю необходимую информацию для корректного подбора и эксплуатации. Ее расшифровка критически важна для понимания функциональности ролика:

Геометрические размеры (37-19-12):

• 37 мм — внешний диаметр рабочей части ролика. Этот размер оптимизирован под типовые конструкции подающих механизмов большинства сварочных полуавтоматов. Диаметр влияет на передаточное отношение и линейную скорость подачи проволоки при заданных оборотах двигателя.


• 19 мм — диаметр посадочного отверстия (внутренний диаметр). Это ключевой монтажный параметр. Он должен абсолютно точно соответствовать диаметру оси (вала) в подающем механизме вашего конкретного полуавтомата. Посадка без люфта исключает биение и эксцентриситет, которые приводят к неравномерной подаче, рывкам проволоки и, как следствие, к нестабильной сварочной дуге с плохим формированием шва.


• 12 мм — ширина (толщина) ролика. Данная ширина обеспечивает достаточную площадь контакта с проволокой для надежной передачи усилия без проскальзывания, одновременно будучи компактной для размещения в механизме.

Индекс нагрузки V 0,8/1.0:

• V — обозначает тип преобладающей нагрузки, в данном случае радиальная (вертикальная). В контексте сварочного полуавтомата это сила прижима ролика к проволоке, создаваемая регулировочным механизмом.


• 0,8/1,0 кН — параметры допустимой нагрузки. Динамическая (рабочая) нагрузка составляет 0,8 кН (примерно 82 килограмм-силы), а статическая — 1,0 кН (около 102 кгс). Эти цифры указывают на высокий запас прочности ролика. Превышение рекомендуемого усилия прижима (которое регулируется на самом полуавтомате) не приведет к немедленной поломке ролика, но может вызвать деформацию проволоки, особенно мягкой (алюминиевой, порошковой), и ускоренный износ как самого ролика, так и направляющих наконечников.

Артикул 017693 — это уникальный идентификатор производителя. Использование ролика с этим конкретным артикулом гарантирует полное соответствие всех заявленных геометрических размеров, допусков и механических характеристик. Это исключает проблемы совместимости, которые могут возникнуть при установке неоригинальных или контрафактных аналогов, чьи неточности в размерах (даже в доли миллиметра) нарушат работу всей системы подачи.

Вес (масса): 0,07 кг (70 грамм). Эта характеристика свидетельствует о применении для изготовления корпуса материалов высокой плотности и прочности, а не облегченных сплавов. Масса в 70 грамм для вращающейся детали такого размера говорит о солидной конструкции. Небольшой, но достаточный вес вращающихся частей способствует снижению момента инерции, что обеспечивает быстрый отклик на команды двигателя — ролик мгновенно начинает вращение и так же быстро останавливается, что важно для точного дозирования проволоки в импульсных и точечных режимах сварки.

Качество, долговечность и эффективность ролика определяются материалами и инженерными решениями, заложенными в его конструкцию:

Корпус (обойма): Изготавливается из высокопрочной легированной или подшипниковой стали, прошедшей термообработку — закалку и отпуск. Это обеспечивает высокую поверхностную твердость (порядка 58-62 HRC), делая ролик чрезвычайно износостойким. Сварочная проволока, особенно стальная, является абразивным материалом. Без должной твердости канавка ролика быстро протачивается, теряет свою геометрию, что приводит к проскальзыванию проволоки и неконтролируемому изменению скорости подачи.

Профиль рабочей канавки: Это наиболее важная функциональная особенность. Ролик с маркировкой «V 0,8/1.0» имеет V-образный профиль (уголковый), предназначенный для работы со стальной сварочной проволокой диаметром 0,8 и 1,0 миллиметра. Канавка точно повторяет контур проволоки, обеспечивая максимальную площадь контакта и надежное сцепление. Использование ролика с неправильным профилем (например, U-образного для алюминиевой проволоки) для стальной проволоки приведет к ее деформации, недостаточному прижиму или, наоборот, к чрезмерному закусыванию.

Подшипниковый узел: Внутри ролика установлен прецизионный шарикоподшипник качения, обеспечивающий легкое вращение с минимальным сопротивлением. Часто такой подшипник имеет двухсторонние контактные уплотнения (тип 2RS). Эти уплотнения выполняют две жизненно важные функции: удерживают внутри заводскую консистентную смазку, рассчитанную на весь срок службы, и герметично защищают шариковую дорожку от попадания абразивных загрязнений — металлической пыли, частиц меди с проволоки, окружающей сварочной грязи. Именно чистота и смазка подшипника определяют, будет ли ролик вращаться свободно или начнет «подклинивать», создавая переменное сопротивление подаче.

Сфера применения ролика 37-19-12 V 0,8/1.0 (арт. 017693) строго специализирована — это оборудование для механизированной и полуавтоматической сварки в среде защитных газов (MIG/MAG). Он используется в:

• Сварочных полуавтоматах всех типов: от бытовых и ремонтных до промышленных.


• Подающих механизмах (моторах-податчиках), как встроенных в аппарат, так и выносных.


• Роботизированных сварочных комплексах, где надежность и точность каждого компонента системы подачи критически важны для бесперебойной работы автоматической линии.

Функциональная роль и преимущества использования именно этого ролика в системе подачи сварочного полуавтомата:

1. Обеспечение стабильной скорости подачи: Плавное качение без проскальзывания гарантирует, что проволока поступает в зону сварки с постоянной, заданной оператором скоростью. Это — основа для формирования однородного, качественного сварочного шва без пор, брызг и непроваров.


2. Предотвращение деформации проволоки: Правильный V-образный профиль и точно отрегулированное усилие прижима (в рамках допустимой нагрузки 0,8 кН) не мнут и не царапают проволоку. Деформированная проволока создает повышенное трение в токопроводящем наконечнике, приводит к его перегреву и быстрому износу, а также нарушает стабильность дуги.


3. Снижение нагрузки на подающий механизм: Замена трения скольжения на качение минимизирует усилие, которое должен развивать двигатель подачи. Это снижает его износ, предотвращает перегрев и проскальзывание приводных шестерен.


4. Универсальность для диаметров 0.8 и 1.0 мм: Один ролик эффективно работает с двумя наиболее распространенными диаметрами стальной сварочной проволоки, что делает его универсальным решением для многих задач.


5. Повышение общей надежности аппарата: Износ концентрируется на этом сменном расходном элементе. Своевременная замена изношенного ролика (артикул 017693) защищает от повреждений более дорогостоящие компоненты: приводные шестерни, двигатель, направляющие каналы и горелку.

Таким образом, ролик подающий под сталь (37-19-12) V 0,8/1.0 (артикул 017693, вес 0,07 кг) — это не просто «колесико», а высокотехнологичный, точно рассчитанный элемент, от которого напрямую зависит производительность и результат работы сварочного полуавтомата. Его параметры — диаметры 37 и 19 мм, ширина 12 мм, профиль «V» под проволоку 0,8/1,0 мм и нагрузочная характеристика 0,8/1,0 кН — представляют собой полное техническое описание для корректного выбора, гарантирующего плавную подачу, стабильную дугу и, как итог, безупречное качество сварных соединений.
